> EATON - MOELLER>Leistungsschalter NZM >NZMS1-4-A20 109948 Y7-109948 ELECTRIC NZM Auto Int., 4P, Iu: 20A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

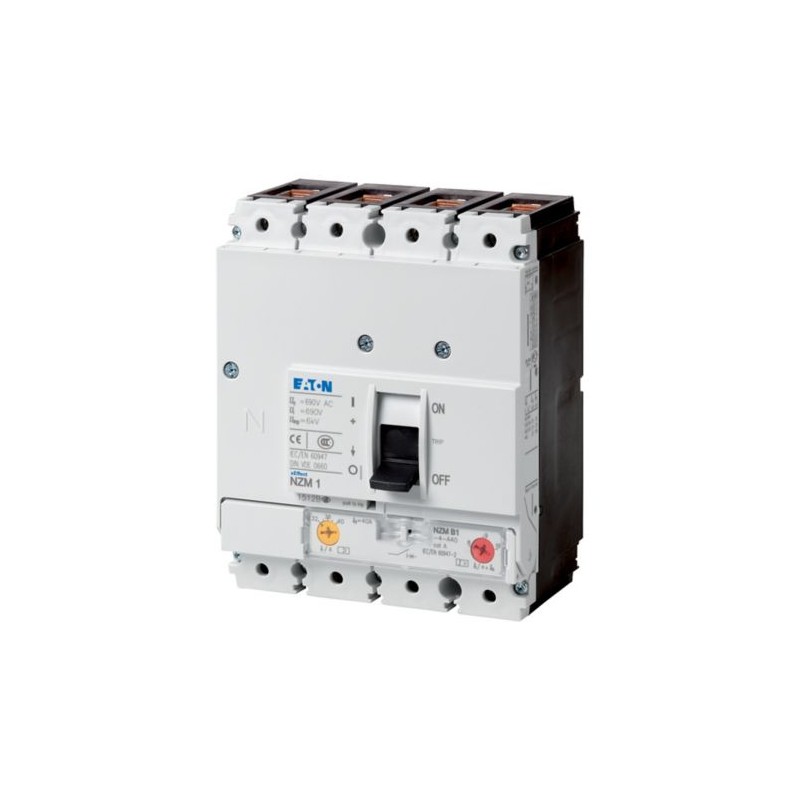

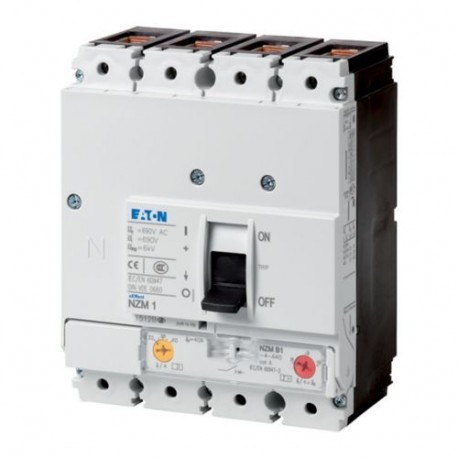

NZMS1-4-A20 109948 Y7-109948 EATON ELECTRIC NZM Auto Int., 4P, Iu: 20A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMS1-4-A20 109948 Y7-109948 EATON ELECTRIC NZM Auto Int., 4P, Iu: 20A

NZMS1-4-A20

109948

Y7-109948

EATON-MOELLER

NZM Auto Int., 4P, Iu: 20A

Int. automatische NZM, 4P, Ui -: 20A

Eaton Moeller series Schutzschalter NZMS1, thermomagnetisch, vierpolig, 20 A, 690 V, Rahmenklemme

Baureihe NZM.. -A-Leistungsschalter decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen machen die Montage stets flexibel. Mit thermomagnetischen Auslösern für System- und Kabelschutz. Hinweise: Der Sollwert im Neutralleiter ist synchron mit dem Sollwert Ir des Phasenleiters.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $699.79
Stückpreis: $699.79
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM thermomagnetischer Kompaktleistungsschalter
Katalognummer
109948
Produkt Länge/Tiefe
84.5 mm
Produkthöhe
145 mm
Produktbreite
120 mm
Produktgewicht
1.325 kg
Einhaltung(en)
RoHS conform
EAN
4015081095148
Modellcode
NZMS1-4-A20

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Bemessungsstrom = Bemessungsdauerstrom: 20 A
Stromstärkewert
20 A
Betriebsspannung
690 V - 690 V
Merkmale
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Hutschienenmontage optional
Verlustleistung des Betriebsmittels, stromabhängig
9.82 W
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Nennstrom des Neutralleiters
100 % des Phasenleiters
Überspannungskategorie
III
Anzahl der Pole
4-polig
Anschlussposition für den Hauptstromkreis
Vorderseite
Einstellung Kurzschlussauslöser unverzögert - max
350 A
Einstellung Kurzschlussauslöser unverzögert - min
350 A
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
4 mm² bis 16 mm² (2x) an Rahmenklemme
6 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
6 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 70 mm² (1x) an Rahmenklemme
4 mm² bis 25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 25 mm² (2x) an Rahmenklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
350 A
Einstellung Momentanstrom (Ii) - min
350 A
Überlaststromeinstellung (Ir) - max
20 A
Überlaststromeinstellung (Ir) - min
16 A
Überlaststromeinstellung (Ir)
15 A - 20 A
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
70 kA

ETIM for 109948 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 70 kA
Überlastauslöser Stromeinstellung (EF002336) 16 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 350 A
Verlustleistung (EF005387) None W
Gerätebauart (EF008240) Built-in device fixed built-in technique
Integrierter Erdschlussschutz (EF007296) false
Anschlussart Hauptstromkreis (EF006819) Frame clamp
Geeignet für Hutschienenmontage (EF007250) false
Hutschienenmontage optional (EF008904) true
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) false
Mit integriertem Unterspannungsauslöser (EF001390) false
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Front side
Ausführung des Betätigungselements (EF006976) Rocker lever
Komplettgerät mit Schutzeinheit (EF008906) true
Motorantrieb integriert (EF006697) false
Motorantrieb optional (EF007386) false
Schutzart (IP) (EF005474) IP20
