Ver maior

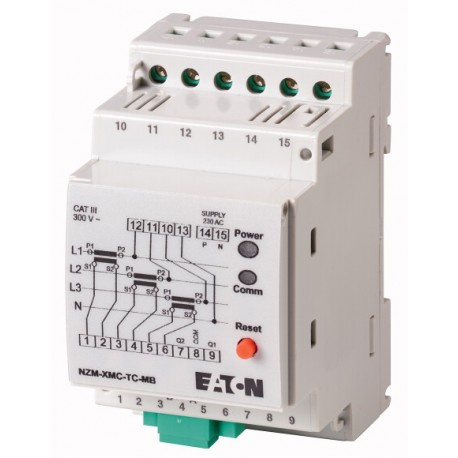

NZM-XMC-TC-MB 169832 EATON ELECTRIC NZM-XMC módulo de comunicação para transformadores de corrente externos ..
NZM-XMC-TC-MB
169832
EATON-MOELLER
NZM-XMC módulo de comunicação para transformadores de corrente externos de medição-TC-MB e
Os acessórios opcionais para a série de disjuntores NZM oferecem uma ampla gama de possibilidades de aplicação para uso em todo o mundo. As unidades funcionais modulares tornam a montagem flexível e simples.
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Acessórios NZM
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | Acessórios | ||
Acessórios | Módulos de medição | ||
Acessórios | Acessórios, diagnósticos & comunicação | ||
Descrição | Para medir corrente, tensão, potência e energia. Além disso, o módulo requer três transformadores de corrente e três tensão de torneiras com fio externamente. X/5A padrão de transformadores de corrente nominal até a 6.300 Um são adequados. 230 VAC fonte de alimentação 2 saídas configuráveis (S0 pulso, alarme, etc.) RS-485 Modbus porta (escravo) O consumo total de energia valor será armazenado na memória retentiva do módulo. BreakerVisu exibe (NZM-XMC-MDISP...) pode ser usada para a visualização e fins de registo. | ||
Número de pólos | 3/4 pólo | ||
Para uso com | |||
Frequência nominal do funcionamento | AC 50/60 Hz | ||
Padrão/Aprovação | IEC | ||
Construção de tamanho | NZM1/2/3/4 | ||
| Notas As distâncias mínimas em relação à NZM disjuntor precisa ser mantida para a instalação. O módulo pode ser instalado na entrada ou outgoer lado, bem como um chapéu em trilho DIN. A Eaton Modbus Configurador (www.eaton.eu pode ser usado para configurar o módulo. Não pode ser combinado com NZM-XMC-DISP dispositivo de exibição. | |||
Dados técnicos
| Geral | |||
Dimensões (W x H x D) | mm | 52 x 85 x 70 | |
Peso | kg | 0.21 | |
| Condições ambientais | |||
Temperatura de operação | °C | -10 - +50 | |
Armazenamento | °C | ||
Armazenamento | °C | -10 - +50 | |
De umidade relativa, sem condensação (IEC/EN 60068-2-30) | % | 5 - 95 | |
Adequado para a altura | 2000 | ||
Grau de Proteção | IP20 | ||
| Módulo de alimentação de energia | |||
Tensão de alimentação | Us | 230 V CA | |
| Fonte de alimentação | |||
Tensão nominal de operação | Ue | V AC | 300 / 520 |
Max. tensão | V AC | 520 | |
Frequência | Hz | 45 - 65 | |
Rigor | 0.5% +/- 1 dígito | ||
Categoria de sobretensão | Categoria III - 300 VAC / 520 VAC | ||
| Max. atual | |||
Categoria de sobretensão | Categoria III - 300 VAC / 520 VAC | ||
| Monitoramento de energia PM | |||
Rigor | 0.5% +/- 1 dígito | ||
Tipo de saída | NPN, optocoupled | ||
Transistor tensão | 24 / - | ||
Transistor atual | 50 / - | ||
Frequência De Comutação | Hz | 5 | |
A duração do pulso | ms | 100 / - | |
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Dados técnicos ETIM 6.0
| PLC (EG000024) / Fieldbus, decentr. periferia - módulo de comunicação (EC001604) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado - módulo de comunicações ([email protected] [BAA073010]) | |||
Tensão de alimentação AC 50 Hz | V | 230 - 230 | |
Tensão de alimentação CA 60 Hz | V | 230 - 230 | |
Tensão de alimentação DC | V | 0 - 0 | |
Tipo de tensão de tensão de alimentação | AC | ||
Suporte de protocolo para TCP/IP | Nenhum | ||
Suporte de protocolo para PROFIBUS | Nenhum | ||
Suporte de protocolo para PODE | Nenhum | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo para KNX | Nenhum | ||
Suporte de protocolo para MODBUS | Sim | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Nenhum | ||
Suporte de protocolo para SUCONET | Nenhum | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Nenhum | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Nenhum | ||
Rádio Bluetooth padrão | Nenhum | ||
Rádio padrão WLAN 802.11 | Nenhum | ||
Rádio padrão GPRS | Nenhum | ||
Rádio padrão GSM | Nenhum | ||
Rádio padrão UMTS | Nenhum | ||
IO link master | Nenhum | ||
Sistema de acessório | Sim | ||
Grau de proteção (IP) | IP20 | ||
Com separação de potencial | Sim | ||
Fieldbus conexão de barramento separado acoplador possível | Sim | ||
Montagem em trilho possível | Nenhum | ||
Montagem na parede/montagem directa | Sim | ||
Frente a construir no possível | Nenhum | ||
Cremalheira-montagem possível | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Categoria, de acordo com EN 954-1 | - | ||
SIL, de acordo com IEC 61508 | Nenhum | ||
Nível de desempenho acc. EN ISO 13849-1 | Nenhum | ||
Appendant agente de operação (Ex ia) | Nenhum | ||
Appendant agente de operação (Ex ib) | Nenhum | ||
Explosão categoria de segurança para gás | Nenhum | ||
Explosão categoria de segurança para pó | Nenhum | ||
Largura | mm | 52 | |
Altura | mm | 85 | |
Profundidade | mm | 70 | |
Informações adicionais sobre o produto (links)
12/13 IL01219006Z (substitui AWA1230-2617) | |||||||
| |||||||
05/13 MN01219001Z (substitui AWB1230-1630en) | |||||||
| |||||||
| |||||||
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 195.5 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 195.5 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 0 V |
| Tipo de tensão de alimentação (EF002991) | AC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão EGPRS (EF009703) | Não |
| Rádio padrão GSM (EF008524) | Não |
| Rádio padrão LTE (EF009709) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Não |
| Grau de proteção (IP) (EF005474) | IP30 |
| Com separação potencial (EF003272) | Sim |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 50 mm |
| Altura (EF000040) | 70 mm |
| Profundidade (EF000049) | 65 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
