NZM-XMC-TC-MB 169832 EATON ELECTRIC 169832 NZM-XMC-TC-MB
NZM-XMC-TC-MB
169832
EATON-MOELLER

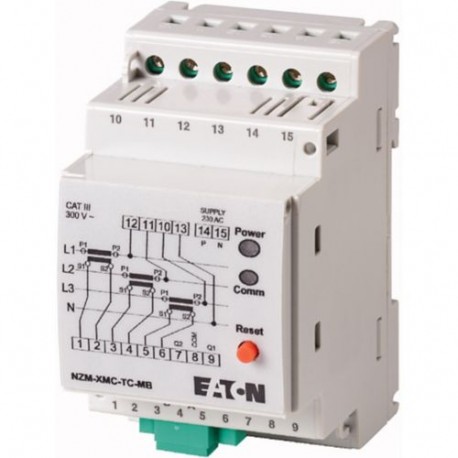

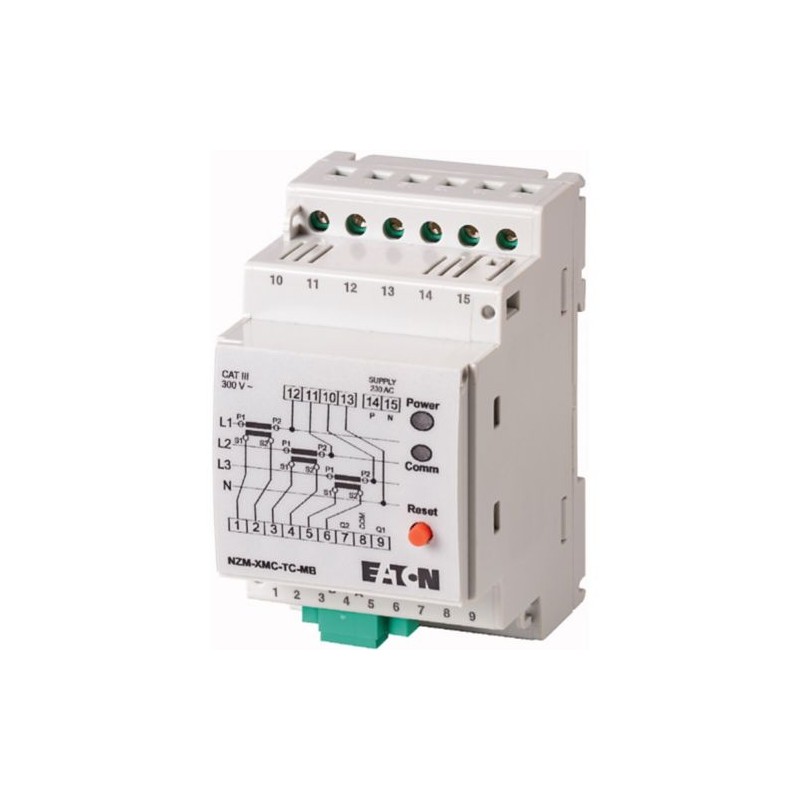

NZM-XMC-TC-MB Module de mesure et de communication pour transformateur de courant externe
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Module de mesure et de communication pour transformateur de courant externe
Eaton N° de catalogue
NZM-XMC-TC-MB
Module de mesure et de communication pour transformateur de courant externe
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Modules de mesure
Equipements complémentaires
Equipements complémentaires diagnostic communication
Description
Mesure du courant, de la tension, de la puissance et de l'énergie.
Le module requiert trois transformateurs de courant supplémentaires et trois prises de tension à câbler de l'extérieur. Les transformateurs de courant standards X/5A jusqu'à 6300 A sont appropriés.
Alimentation 230 V AC
2 sorties réglables (impulsion S0, alarme,...)
Interface Modbus RS485 (esclave)
La valeur globale de consommation d'énergie est sauvegardée de manière rémanente dans le module.
La visualisation et l'enregistrement seront réalisés à l'aide de l'afficheur BreakerVisu (NZM-XMC-MDISP...).
Nombre de pôles
tripolaire/tétrapolaire
Utilisation pour
NZM…
Fréquence assignée d'emploi
AC 50/60 Hz
norme / homologation
IEC 664
VDE 0110
UL 94
IEC 801
IEC 348
IEC 571-1
EN 61000-6-3
EN 61000-6-1
EN 61010-1
EN 61000-4-11
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 55011
CE
VDE 0110
UL 94
IEC 801
IEC 348
IEC 571-1
EN 61000-6-3
EN 61000-6-1
EN 61010-1
EN 61000-4-11
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 55011
CE
Taille
NZM1/2/3/4
Remarques
Lors de l'installation, il est obligatoire de respecter les distances minimales par rapport au disjoncteur.
Le module peut être monté côté entrée ou sortie, également sur profilé-support.
Le configurateur Modbus d'Eaton (www.eaton.eu) permet de régler le module.
Incompatibilité avec l'afficheur NZM-XMC-DISP.
Caractéristiques techniques
Généralités
Encombrements (L x H x P)
52 x 85 x 70 mm
Poids
0.21 kg
Conditions d'environnement
Température de service
-10 - +50 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Température ambianteStockage [ϑ]
-10 - +50 °C
convient pour hauteur
jusqu'à 2000 m
Degré de protection
IP30
Alimentation
Tension assignée d’emploi [Ue]
230 V AC
tolérance de tension max.(%)
- 15/+ 10 %
Fréquence
50/60 Hz
Catégorie de surtension
Catégorie III - 300 VAC / 520 VAC (EN 611010)
Protection
0.5 - 2 (type gL ou M) A
section raccordable min.
1 mm2
Courant
Courant assigné d'emploi [Ie]
5 (convertisseur ext. requis) A AC
Précision
Mesure de tension
0,5% +/- 1 chiffre
Mesure de courant
0,5% +/- 1 chiffre
Mesure puissance/énergie
0,5% +/- 1 chiffre
Détecteurs tension/courant
externe
facteur de puissance
0,5 - 1
Limitation plage de mesure : ITF/Shunt
0,2 - 120 %/2 - 120 %
Messkreis
Tension : phase-neutre/phase-phase
300/520 V AC
Fréquence
45 - 65 Hz
Courant assigné d'emploi
5 A
Surcharge continue
1,2 x In
Consommation pour mesure de tension
0.7 VA
Consommation pour mesure de courant : ITF/Shunt
0,9/0,75 VA
Section raccordable min. (mesure de tension)
1 mm2
Section raccordable min. (mesure de courant)
2.5 mm2
Ausgänge
Sorties à transistors optocouplées
NPN
tension de coupure max.
24 V CC
Courant commuté max.
50 mA
Fréquence maximale
5 Impulsion/s
Durée d'impulsion
100 ms
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module de communication (EC001604)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périquérique décentralisé - module de communication ([email protected] [BAA073010])
tension d'alimentation CA 50 Hz
195.5 - 253 V
tension d'alimentation CA 60 Hz
195.5 - 230 V
tension d'alimentation CC
0 - 0 V
type de tension d'alimentation
CA
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
classe de protection (IP)
IP30
avec séparation de potentiel
oui
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
non
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
-
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
52 mm
hauteur
85 mm
profondeur
70 mm
Encombrements
