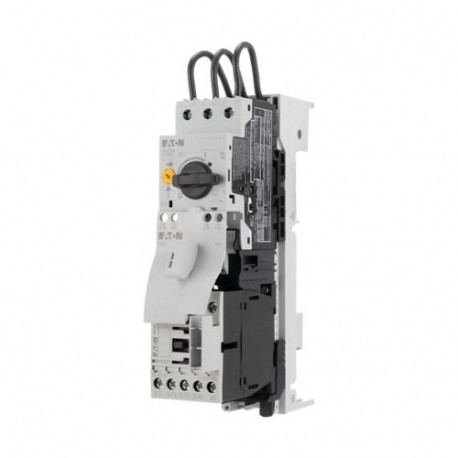

MSC-D-6,3-M7(230V50HZ)/BBA 102954 EATON MOELLER XTSC6P3B007BFNL-A 2,2kW arranque directo (AC-3,400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MSC-D-6,3-M7(230V50HZ)/BBA 102954 EATON MOELLER XTSC6P3B007BFNL-A 2,2kW arranque directo (AC-3,400V)

MSC-D-6,3-M7(230V50HZ)/BBA

102954

EATON - MOELLER

Disponível

Envio hoje

XTSC6P3B007BFNL-A 2,2kW arranque directo (AC-3,400V)

Mais detalhes


Contatores

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+58,84 €
2+57,19 €
4+55,85 €
5+55,47 €
7+55,05 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
Mais informaçõesPágina
Função básica
  DOL partidas de dispositivos completos)
Dispositivo básico
  MSC


Dados técnicos PKZM0→ >PKZM0
Acessórios PKZna de na
Dados técnicos DILMna de na
DILM acessóriosna de na
Notasna de na

BK25/3-PKZ0-E a extensão de terminal e, se necessário, B3.../...-PKZ0 três-fase de interligação de link pode ser adicionado ao motor-combinações de partida para fazer Tipo F-starters, de acordo com UL508.

Dados técnicos
Geral
Normas

UL 508 (mediante pedido)
CSA C 22.2 N.º 14 (mediante pedido)
Principal a realização de caminhos
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/3
Tensão nominal de operação
UeV230 - 415
Corrente operacional nominal

na de na

380 V, 400 V
EueUm6.3
Dados técnicos adicionais
Motor de proteção disjuntor PKZM0, PKE
  PKZM0 motor-proteção de circuitos disjuntores, veja motor-proteção de circuitos disjuntores/PKZM0 grupo de produtos
DILM contatores, consulte contatores grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos
DILM contatores

O consumo de energia da bobina em um estado frio e 1.0 x Uc

Dupla tensão da bobina, 50 Hz
VedaçãoW1.2
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6.3
Dissipação de calor por pólo, dependente da corrente
PvidW2.2
Equipamento de dissipação de calor, dependente da corrente
PvidW6.6
Estática dissipação de calor, não-dependente da corrente
PvsW1.4
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718010])
Tipo de acionador de motor
  Direto starter
Com um curto-circuito lançamento
  Sim
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V230 - 230
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V0 - 0
Tipo de tensão para acionamento
  AC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
 kW1.5
Nominal de operação de alimentação em AC-3, 400 V
 kW2.2
Potência nominal, 460 V, 60 Hz, 3-fase
 kW0
Potência nominal, 575 V, 60 Hz, 3-fase
 kW0
Operação de corrente nominal Ie
 Um5
Operação de corrente nominal em AC-3, 400 V
 Um6.3
Sobrecarga de lançamento configuração atual
 Um4 - 6.3
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
 Um0
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
 Um0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
 Um50000
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
 Um50000
Número de contatos auxiliares como contato normalmente aberto
  1
Número de contatos auxiliares como contato normalmente fechado
  0
Temperatura ambiente , limite superior de funcionamento
 °C60
Compensação de temperatura de protecção contra sobrecarga
  Sim
Lançamento de classe
  CLASSE 10
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
  Conexão a parafuso
Montagem em trilho possível
  Sim
Grau de proteção (IP)
  IP20
Suporte de protocolo para TCP/IP
  Nenhum
Suporte de protocolo para PROFIBUS
  Nenhum
Suporte de protocolo para PODE
  Nenhum
Suporte de protocolo para INTERBUS
  Nenhum
Suporte de protocolo para a ASI
  Nenhum
Suporte de protocolo para MODBUS
  Nenhum
Suporte de protocolo de Dados-de-Estrada
  Nenhum
Suporte de protocolo para DeviceNet
  Nenhum
Suporte de protocolo para SUCONET
  Nenhum
Suporte de protocolo de LON
  Nenhum
Suporte de protocolo para PROFINET IO
  Nenhum
Suporte de protocolo para PROFINET CBA
  Nenhum
Suporte de protocolo para SERCOS
  Nenhum
Suporte de protocolo Foundation Fieldbus
  Nenhum
Suporte de protocolo de rede EtherNet/IP
  Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
  Nenhum
Suporte de protocolo de Segurança do DeviceNet
  Nenhum
Suporte de protocolo para INTERBUS-Segurança
  Nenhum
Suporte de protocolo para PROFIsafe
  Nenhum
Suporte de protocolo para SafetyBUS p
  Nenhum
Suporte de protocolo para outros sistemas de bus
  Nenhum
Dimensões
IL03402015Z (AWA1210-2324) adaptador de Barramento

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTSC6P3B007BFNL-A DOL starter, 3p, 2.2kW/400V/AC3, 100kA, busbar a - EATON - MSC-D-6,3-M7230V50HZ/BBA - 10English253 Kbytespdf-XTSC6P3B007BFNL-A DOL starter, 3p, 2.2kW/400V/AC3, 100kA, busbar a - EATON - MSC-D-6,3-M7230V50HZ/BBA - 10
