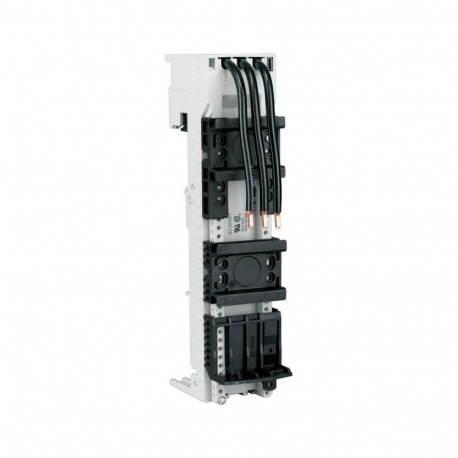

BBA0-32 101452 EATON MOELLER apoio DIL + PKZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA0-32 101452 EATON MOELLER apoio DIL + PKZ

BBA0-32

101452

EATON - MOELLER

4

Disponível

Envio hoje

apoio DIL + PKZ

Mais detalhes


Disjuntor Do Motor

Motor-protective circuit-breakers PKZ (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
4+$26.46
8+$25.63
12+$25.23
16+$24.98
20+$24.97
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  60 mm sistema de
A gama de produtos
  Acessórios
Acessórios
  Adaptadores de barramento

  Para montagem plana Cu-barramentos com 60 mm entre centros de barramento, apropriado para o 5 mm e 10 mm barramento de espessura
Corrente operacional nominal 32
Para DOL Starter
Para uso com
  Barramento adaptador PKZ0, PKE
Tensão nominal de operação
UeV690
Corrente operacional nominal
EueUm32
A capacidade do Terminal
  AWG 10
(6 mm2)
Adaptador de largura
 mm45
Adaptador de comprimento
 mm200
Trilho DIN
 Quantidade2
Para uso com
  PKZM0, PKE + DILM(C)17
PKZM0, PKE + DILM(C)25
PKZM0, PKE + DILM(C)32
Adaptador de largura
 mm45
Para uso com
  PKZM0, PKE + DILM(C)17
PKZM0, PKE + DILM(C)25
PKZM0, PKE + DILM(C)32
Notasna de na

Em combinação com componentes individuais PKZM0, PKE e DILM usar o contato elétrico do módulo de PKZM0-XM32DE.

Totalmente montado e testado combinação com a MSC D...

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm32
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW2.4
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Barramento adaptador (EC001531)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Barramento de sistema de calhas (LV circuitos) / adaptador de Barramento de baixa tensão de tecnologia de comutação) ([email protected] [ACN951008])
Trilho de montagem de armamento
  2 trilhos de montagem
Tipo de conexão elétrica
  Condutor redondo/fita de cobre
Corrente nominal Em
 Um32
Min. barramento de espessura
 mm5
Max. barramento de espessura
 mm10
Largura do adaptador
 mm45
Trilho de largura
 mm35
Barramento de distância
 mm60
Aprovações
Padrões De Produto  UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcação CE
UL Arquivo Nº.  E300273
UL Controlo de Categoria Nenhuma.  NMTR
CSA Arquivo.  232140
CSA Classe Nenhuma.  3211-37
América Do Norte Certificação  Reconhecido pela UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Max. Tensão Nominal  600 V CA
Dimensões
IL03402015Z (AWA1210-2324) adaptador de Barramento

>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf-BBA0-32 Busbar adapter, 45mm, 32A, 2TS - EATON - BBA0-32 - 101452 English 200 Kbytes pdf-BBA0-32 Busbar adapter, 45mm, 32A, 2TS - EATON - BBA0-32 - 101452
