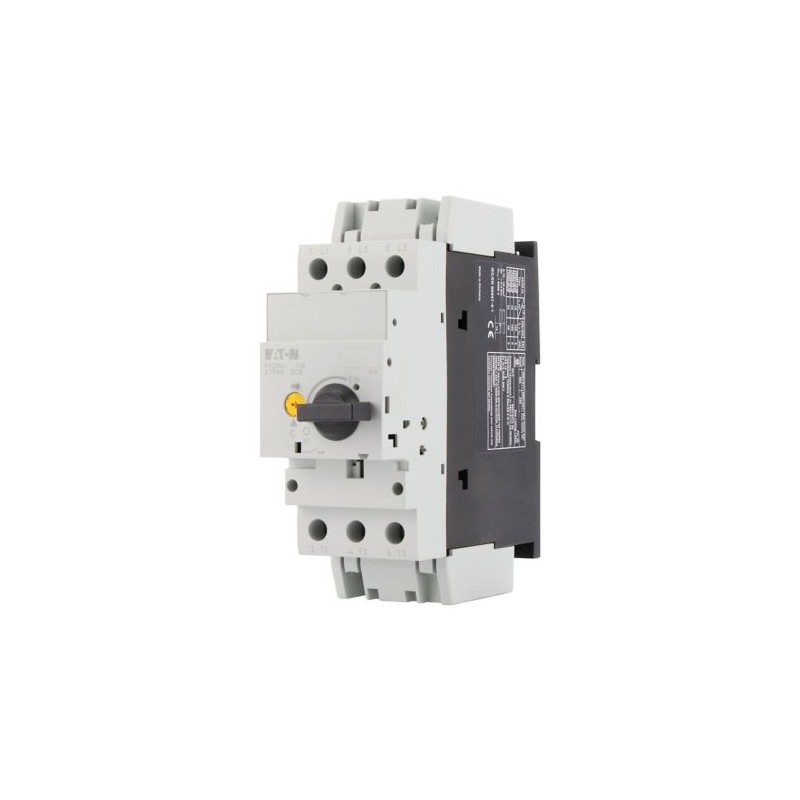

PKZM4-16-CB 132591 EATON MOELLER Circuit-breaker, 3p, Ir 10-16A, NA type Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

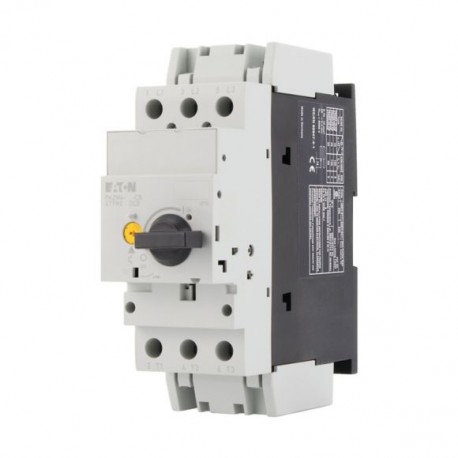

PKZM4-16-CB 132591 EATON MOELLER Circuit-breaker, 3p, Ir 10-16A, NA type

PKZM4-16-CB

132591

EATON - MOELLER

Disponível

Envio hoje

Circuit-breaker, 3p, Ir=10-16A, NA type

Mais detalhes


Disjuntor Do Motor

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor Protective Circuit Breakers PKZM0, PKZM01 and PKZM4 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+97,48 €
2+95,09 €
3+93,91 €
4+93,24 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  PKZM4 motor de protecção, disjuntores de até 65 Um
PKZM4 disjuntores de até 32 Um acordo com 489
Função básica
  Linha e proteção do cabo
Função
  Para proteção de cabos e condutores
Técnica de conexão
  Terminais de parafuso
Contato sequência
  >
A faixa de ajuste de

Sobrecarga lançamentos
EurUm10 - 16
Curto-circuito lançamentos

max.
EurmUm224
Notas
  Não pode ser usado como um interruptor principal
Dados técnicos
Geral
Normas
  IEC/EN 60947-4-1, VDE 0660 UL 489, CSA C 22.2 N.º 5-09
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Armazenamento
ϑ°C-40 - +80
Aberto
 °C-20 - +55
Entre
 °C-20 - +40
Posição de montagem
  >
Direção de alimentação de entrada
  conforme necessário
Grau de proteção

Dispositivo
  IP20
Terminações
  IP2X
Proteção contra contato direto
  Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
 g15
Altitude
 m2000
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.75 - 16)
2 x (0.75 - 16)
Flexível com virola
 mm21 x (0.75 - 16)
2 x (0.75 - 16)
Sólido ou trançado
 AWG14 - 6
Flexível com virolas
 AWGna de na
Especificado de torque de aperto para os parafusos do terminal

O cabo principal
 Nm3.3
Circuito de controle cabos
 Nm1
Principal a realização de caminhos
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/3
Tensão nominal de operação
UeV AC690
Nominal ininterrupta corrente = corrente operacional nominal
Euu= EueUm65 aberto

63 fechado
Nominal ininterrupta corrente = corrente operacional nominal
Euu= EueUm16
Frequência nominal
fHz40 - 60
Atual de perda de calor (3 pólo na temperatura de operação)
 W6
Vida útil mecânica
Operaçõesx 1060.03
Vida útil elétrica
Operações 30000
Frequência máxima
 Ops./h
Max. frequência de operação
 Ops/h40
Capacidade de comutação (UL489, CSA 22.2 No. 5.09)

SCCR 480Y/277 V 60 Hz
EucukA65
SCCR 600Y/347 V 60 Hz
EucukA22
Capacidade de comutação do Motor
 kArms
DC-5 (até 250 V)
 Um63 (3 contatos em série)
Viagem de blocos
Compensação de temperatura
 °C-5 - +40 (IEC/EN 60947, VDE 0660)
-25 - +55 (faixa)
A compensação de temperatura do erro residual para T > 40°
  >
Características de disparo
>
>
Deixe-características
Dimensões
>
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTPR016DCBNL Circuit-breaker, 3p, Ir10-16A, NA type - EATON - PKZM4-16-CB - 132591English436 Kbytespdf-XTPR016DCBNL Circuit-breaker, 3p, Ir10-16A, NA type - EATON - PKZM4-16-CB - 132591
