> EATON - MOELLER>Interruptores de posição >LSR-S02-1-I/TS 106852 ELECTRIC LSR-S02-1-I-TS interruptor de posição
Produto anterior Próximo produto

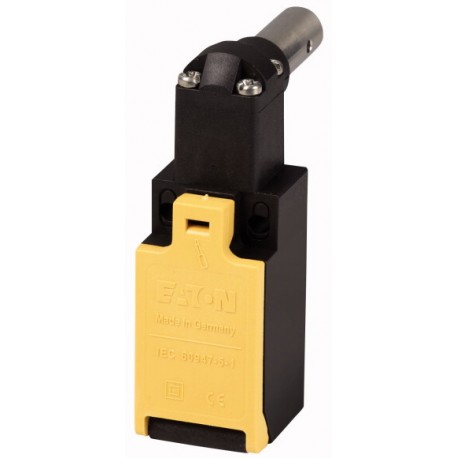

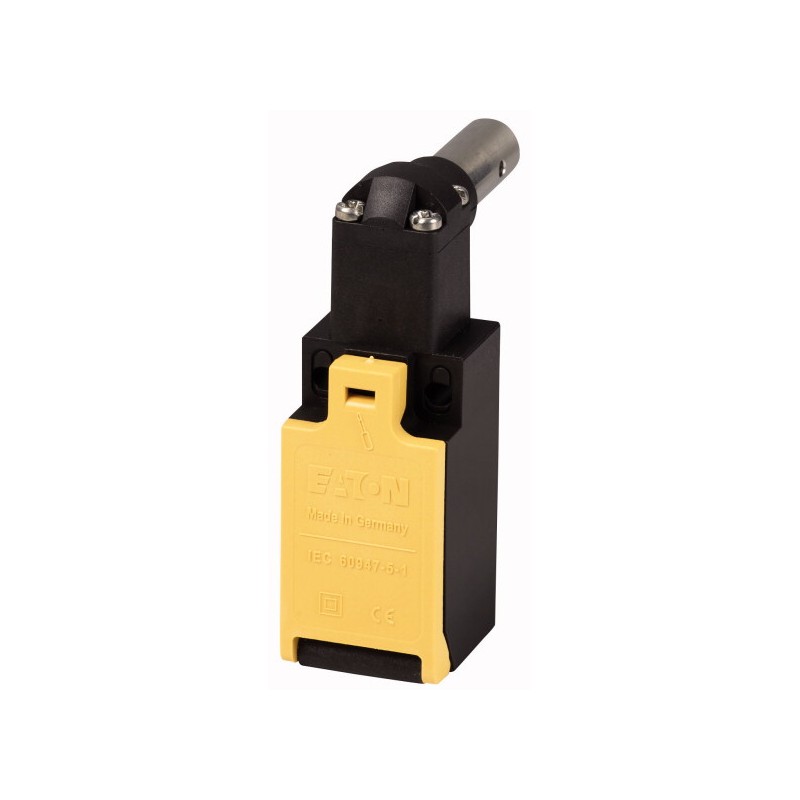

LSR-S02-1-I/TS 106852 EATON ELECTRIC LSR-S02-1-I-TS interruptor de posição Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

LSR-S02-1-I/TS 106852 EATON ELECTRIC LSR-S02-1-I-TS interruptor de posição

LSR-S02-1-I/TS

106852

EATON-MOELLER

LSR-S02-1-I-TS interruptor de posição

Interruptor de posição de segurança Plastic 2 NC Para dobradiça

Interruptor de segurança articulado, LSR, interruptor de dobradiça de segurança, unidade completa, 2 NF, material isolante, terminal de parafuso, -25 - + 70 ° C

Chave de segurança com dobradiça, Referência do grupo de peças: LSR, Grau de proteção: IP65, Características: Unidade completa, Temperatura ambiente: -25 - +70 °C, Contatos N/C = Normalmente fechado: 2 NF, Contatos Notas = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Carcaça: Material isolante, Tipo de conexão: Terminal de parafuso, Normas: IEC/EN 60947, Posição de montagem: Conforme necessário

Mais detalhes


Sensores > Interruptor de dobradiça

Interruptores de posição

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dobradiça operado por chave de segurança, LSR, Segurança da chave com dobradiça, unidade Completa, 2 NC, Isolado de material, terminal de Parafuso, -25 - +70 °C
Dobradiça operado por chave de segurança, Parte de grupo de referência: LSR, Grau de Proteção: IP65, Características: unidade Completa, temperatura Ambiente: -25 - +70 °C, Contatos N/C = Normalmente fechado: 2 NC, Contatos Notas = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Habitação: Isolado de material, tipo de Conexão: terminal de Parafuso, as Normas: IEC/EN 60947, posição de Montagem: Como necessário

Programa de entrega

Função básica
Interruptores de posição
Segurança interruptores de posição
Parte do grupo de referência
LSR
A gama de produtos
Segurança da chave com dobradiça
Grau de Proteção
IP65
Recursos
Unidade completa
Temperatura ambiente
-25 - +70 °C
Aprovação
0000SPC-495
Contactos
N/C = Normalmente fechado
2 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Contato sequência
131S018
Contato viagens■ = Contato fechado□ = Contato aberto
131U126
Habitação
Isolados de material
Tipo de ligação
Terminal de parafuso

Dados técnicos

Geral
Normas
IEC/EN 60947
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posição de montagem
Conforme necessário
Grau de Proteção
IP65
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
Precisão de repetição
0,02 mm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Corrente operacional nominal [eue]AC-1524 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
3
Corrente operacional nominal [eue]DC-13110 V [Ie]
0.8
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,3 A
Frequência de alimentação
max. 400 Hz
Curto-circuito com a norma IEC/EN 60947-5-1max. fusível
6 Um gG/gL
Nominal condicional de curto-circuito corrente
1 kA
As variáveis mecânicas
Vida útil mecânica [Operações]
1 x 10Seis
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Padrão-ação de contato
25 g
Freqüência de operação [de Operações/h]
≦ 1800

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.13 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Sensores (EG000026) / Dobradiça switch (EC002591)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição / Dobradiça switch ([email protected] [ACN833011])
Com indicação de status
Nenhum
Adequado para funções de segurança
Sim
Tipo de elemento de controle
Eixo oco
Forçado a abrir
Sim
Número de auxiliares de segurança contactos
Zero
Número de contatos como contato normalmente fechado
Dois
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato
Zero
Tipo de contacto de comutação
Ação lenta interruptor
Largura do sensor
30 mm
Altura do sensor
91 mm
Comprimento do sensor
32 mm
Operação de corrente nominal Ie AC-15, de 24 V
10 Um
Operação de corrente nominal Ie AC-15 A, 125 V
0
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Operação de corrente nominal Ie " CC-13, de 24 V
3
Operação de corrente nominal Ie " CC-13, 125 V
1 Um
Operação de corrente nominal Ie " CC-13, DE 230 V
0,5 A
Tipo de construção de habitação
Cubóide
Material da carcaça
Plástico
Revestimento de habitação
Outros
Tipo de conexão elétrica
Entrada de cabos métrica
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Tipo de interface
Nenhum
Tipo de interface para comunicação de segurança
Nenhum
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP65, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13

Dimensões

131X098

ETIM for 106852 Sensors (EC002591)
Característica Valor
With status indication (EF001602) false
Suitable for safety functions (EF001597) true
Type of control element (EF006976) Hollow shaft
Forced opening (EF006694) true
Number of safety auxiliary contacts (EF006940) 0
Number of contacts as normally closed contact (EF008255) 2
Number of contacts as normally open contact (EF008256) 0
Number of contacts as change-over contact (EF008257) 0
Type of switching contact (EF003591) Slow-action switch
Width sensor (EF007094) 30 mm
Height of sensor (EF007283) 91 mm
Length of sensor (EF007334) 32 mm
Rated operation current Ie at AC-15, 24 V (EF007084) 10 A
Rated operation current Ie at AC-15, 125 V (EF007082) 0 A
Rated operation current Ie at AC-15, 230 V (EF001385) 6 A
Rated operation current Ie at DC-13, 24 V (EF007087) 3 A
Rated operation current Ie at DC-13, 125 V (EF007085) 1 A
Rated operation current Ie at DC-13, 230 V (EF001386) 0.5 A
Construction type housing (EF004008) Cuboid
Housing material (EF001596) Plastic
Coating housing (EF001601) Other
Type of electric connection (EF003961) Cable entry metrical
Explosion safety category for gas (EF003997) None
Explosion safety category for dust (EF003998) None
Type of interface (EF006977) None
Type of interface for safety communication (EF003956) None
Degree of protection (IP) (EF005474) IP65
Degree of protection (NEMA) (EF011959) 13
