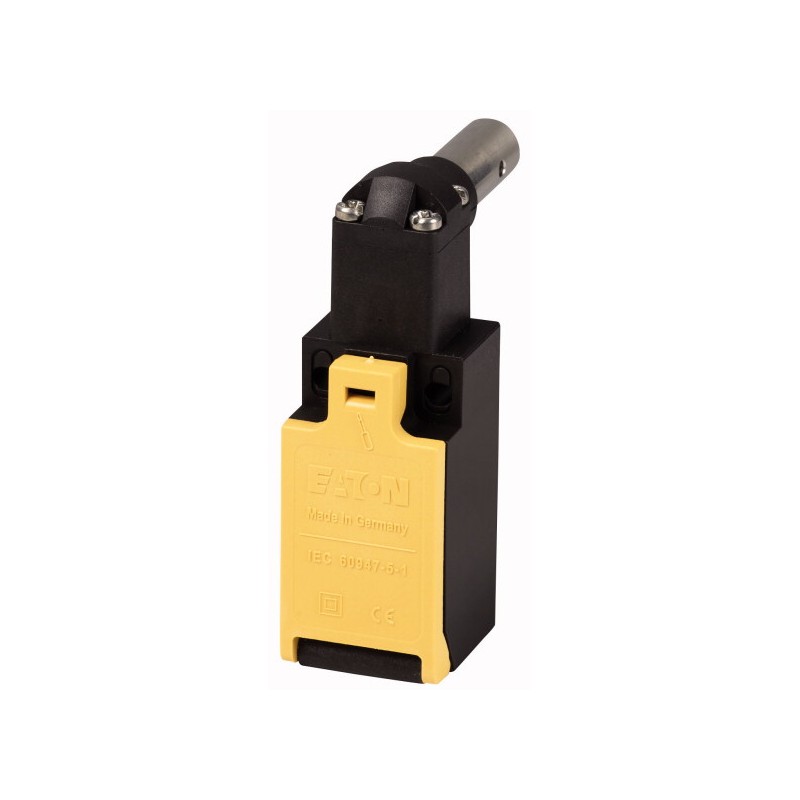

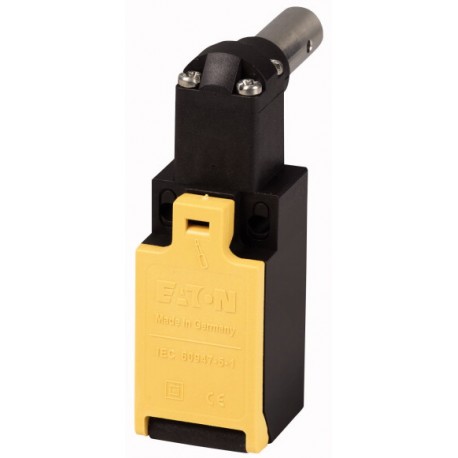

LSR-S02-1-I/TS 106852 EATON ELECTRIC Interruptor de posición de seguridad Plástico 2 NC Para bisagra
LSR-S02-1-I/TS
106852
EATON-MOELLER
Interruptor de posición de seguridad; Plástico; 2 NC; Para bisagra
Interruptor de seguridad con bisagra, LSR, Interruptor de bisagra de seguridad, Unidad completa, 2 NC, Material aislante, Terminal de tornillo, -25 - +70 °C
Interruptor de seguridad con bisagra, Referencia del grupo de piezas: LSR, Grado de protección: IP65, Características: Unidad completa, Temperatura ambiente: -25 - +70 °C, Contactos N/C = Normalmente cerrado: 2 NC, Contactos Notas = función de seguridad, mediante apertura positiva según IEC/EN 60947-5-1, Carcasa: Material aislante, Tipo de conexión: Terminal de tornillo, Normas: IEC/EN 60947, Posición de montaje: Según sea necesario
Sensores > Interruptor de bisagra
Interruptores de posición
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Bisagra-operado interruptor de seguridad, LSR, la Seguridad de bisagra interruptor, unidad Completa, 2 NC, material Aislante, terminal de Tornillo, -25 - +70 °C
Bisagra-operado interruptor de seguridad, Parte del grupo de referencia: LSR, Grado de Protección: IP65 Características: unidad Completa, temperatura Ambiente: -25 - +70 °C, Contactos N/C = Normalmente cerrado: 2 NC, Contactos, Notas = función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1, de la Vivienda: material Aislante, tipo de Conexión: terminal de Tornillo, de las Normas: IEC/EN 60947, posición de Montaje: Como lo requiere la
Programa de entrega
La función básica de
Interruptores de posición
Interruptores de posición de seguridad
Interruptores de posición de seguridad
Parte del grupo de referencia
LSR
Gama de productos
De seguridad de bisagra interruptor
Grado de Protección
IP65
Características
Unidad completa
Temperatura ambiente
-25 - +70 °C
Aprobación
Contactos
N/C = Normalmente cerrado
2 NC
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1Contacto secuencia
Contacto de viaje■ = Contacto cerrado□ = Contacto abierto
La vivienda
Material aislante
Tipo de conexión
Terminal de tornillo
Datos técnicos
General
Normas
IEC/EN 60947
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posición de montaje
Como se requiere
Grado de Protección
IP65
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDos
2 x (0.5 - 1.5) mmDos
Precisión de repetición
0,02 mm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Tensión nominal de aislamiento [Uyo]
500 V
Corriente de operación nominal [Ie]AC-1524 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominal [Ie]DC-1324 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.3 a
Frecuencia de alimentación
max. 400 Hz
Clasificación de cortocircuito IEC/EN 60947-5-1max. fusible
6 a gG/gL
Nominal condicional de la corriente de cortocircuito
1 kA
Mecánica variables
La esperanza de vida, mecánica [Operaciones]
1 x 10Seis
Mecánica de la resistencia de choque (la mitad sinusoidal de choque, de 20 ms)Estándar-acción póngase en contacto con
25 g
Frecuencia de operación [Operaciones/h]
≦ 1800
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.13 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Sensores (EG000026) / Bisagra interruptor (EC002591)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / Bisagra interruptor ([email protected] [ACN833011])
Con indicación del estado de
No
Adecuado para las funciones de seguridad
Sí
Tipo de elemento de control
Eje hueco
La apertura forzada
Sí
Número de auxiliares de seguridad de los contactos
Cero
Número de contactos contacto normalmente cerrado
Dos
Número de contactos contacto normalmente abierto
Cero
Número de contactos como de cambio de contacto
Cero
Tipo de contacto de conmutación
De acción lenta interruptor
El ancho del sensor
30 mm
La altura de sensor
91 mm
Longitud de sensor
32 mm
El funcionamiento nominal actual de la Ie en AC-15, 24 V
10 Un
El funcionamiento nominal actual de la Ie en AC-15 A, 125 V
0 Un
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
6 Un
El funcionamiento nominal Ie corriente en DC-13 24 V
Tres
El funcionamiento nominal Ie corriente en DC-13, 125 V
Uno
El funcionamiento nominal Ie corriente en DC-13, 230 V
0.5 a
El tipo de construcción de vivienda
Cuboide
Material de la carcasa
De plástico
Recubrimiento de la vivienda
Otros
Tipo de conexión eléctrica
Entrada de Cable métricos
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Tipo de interfaz
Ninguno
Tipo de interfaz para la comunicación de seguridad
Ninguno
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP65, UL/CSA Tipo 3R, 4X (sólo para uso en interiores), 12, 13

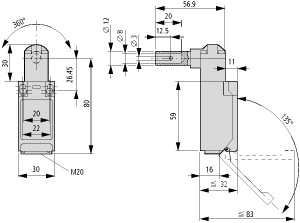

Dimensiones
| Característica | Valor |
|---|---|
| Con indicación de estado (EF001602) | false |
| Apto para funciones de seguridad (EF001597) | true |
| Ejecución del elemento accionador (EF006976) | Hollow shaft |
| Apertura forzada (EF006694) | true |
| Número de contactos auxiliares relacionados con la seguridad (EF006940) | 0 |
| Número de contactos normalmente cerrados (EF008255) | 2 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de elemento de conmutación (EF003591) | Slow-action switch |
| Anchura del sensor (EF007094) | 30 mm |
| Altura del sensor (EF007283) | 91 mm |
| Longitud del sensor (EF007334) | 32 mm |
| Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) | 10 A |
| Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) | 0 A |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 6 A |
| Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) | 3 A |
| Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) | 1 A |
| Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) | 0.5 A |
| Forma de construcción de la carcasa (EF004008) | Cuboid |
| Material de carcasa (EF001596) | Plastic |
| Revestimiento de la carcasa (EF001601) | Other |
| Ejecución de la conexión eléctrica (EF003961) | Cable entry metrical |
| Categoría de protección contra explosiones para gas (EF003997) | None |
| Categoría de protección contra explosiones para polvo (EF003998) | None |
| Tipo de interfaz (EF006977) | None |
| Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) | None |
| Grado de protección (IP) (EF005474) | IP65 |
| Grado de protección (NEMA) (EF011959) | 13 |
