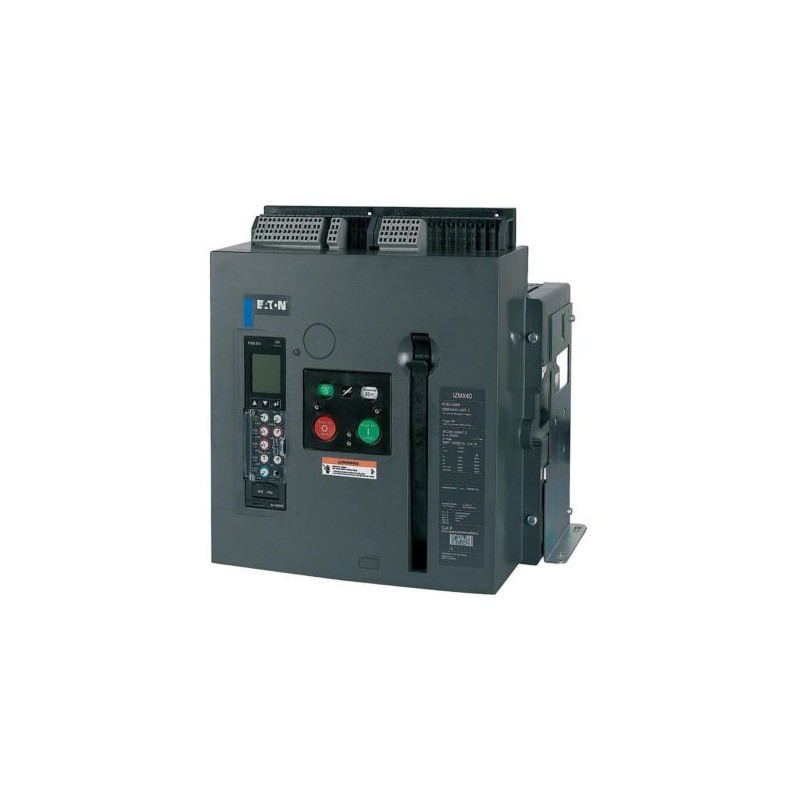

IZMX40H3-P12F-1 183636 4398173 EATON ELECTRIC Int. automático IZMX,3P,1250A,fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40H3-P12F-1 183636 4398173 EATON ELECTRIC Int. automático IZMX,3P,1250A,fixo

IZMX40H3-P12F-1

183636

4398173

EATON-MOELLER

Int. automático IZMX,3P,1250A,fixo

IZMX40 PXR25, 3P, 1250A, Montagem Fixa

Disjuntor, 3 polos, 1250A, 105 kA, Medição P, IEC, Fixo

Mais detalhes


Quadro Aberto de Disjuntores Automáticos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $11,777.60
Preço unitário: $11,777.60

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Disjuntor, 3 pólos, 1250A, 105 kA, P medição, IEC, Fixo
Disjuntor IZMX40 ( Ar disjuntores/chaves seccionadoras), 3 pólos, a Faixa de Corrente: Até 4000 A, corrente Nominal = nominal ininterrupta de corrente( Na = Ui): 1250 A, até 440 V, 50/60 Hz( Uti): 105 kA, até 440 V, 50/60 Hz( Ics): 105 kA, Sobrecarga de lançamento, min.( Iv): 500 A, Sobrecarga de lançamento, max.( Iv): 1250 A, tipo de Instalação: Fixo, Padrão/Aprovação: IEC, Protetor de função: medição

Programa de entrega

A gama de produtos
Ar disjuntores/chaves seccionadoras
A gama de produtos
Abrir disjuntores
Faixa De Corrente
Até 4000 A
Função de proteção
Medição
Tipo de instalação
Fixo
Construção de tamanho
IZMX40
O sistema de liberação
Versão eletrônica
Padrão/Aprovação
IEC
Número de pólos
3 pólo
Grau de Proteção
IP31 com selos de porta, IP55, com capa protetora
indicado para a zona de seletividade
adequado para a comunicação
com o sistema integrado de monitor
com o teste integrado possibilidade
Com display LCD gráfico
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1250 A
até 440 V, 50/60 Hz [eucu]
105 kA
até 440 V, 50/60 Hz [eucs]
105 kA
Sobrecarga de lançamento, min. [Eur]
500
Sobrecarga de lançamento, max. [Eur]
1250 A
Não-atrasada[Eueu= Eunx ...]
2 - 15, FORA
Atraso[Eusd= Eurx ...]
1,5 - 10

Dados técnicos

Geral
Normas
IEC/EN 60947
Temperatura ambienteArmazenamento [ϑ]
-20 - +70 °C
Temperatura ambienteTemperatura ambiente
-20 - +70 °C
Posição de montagem
123N098
123N099
Categoria de utilização
B
Grau de Proteção
IP31 com selos de porta, IP55, com capa protetora
Direção de alimentação de entrada
conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1250 A
Nominal ininterrupta de corrente a 50 °C [Iu]
1250 A
Nominal ininterrupta de corrente a 60 °C [Iu]
1250 A
Avaliado ininterrupto atual, a 70 °C [Iu]
1250 A
Nominal de impulso atmosférico tensão [Uimp]
12000 V AC
Tensão operacional nominal [Ue]
690 V AC
Utilizar a energia elétrica redes de até [U]
440 V
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de [eucm]até 440 V, 50/60 Hz [eucm]
231 kA
Nominal de curto-circuito capacidade de tomada de [eucm]até 690 V 50/60 Hz [eucm]
166 kA
Nominal de curta duração admissível corrente 50/60 Hzt = 1 s [Icw]
85 kA
Nominal de curta duração admissível corrente 50/60 Hzt = 3 s [Icw]
66 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcuO-t-COaté 240 V, 50/60 Hz [eucu]
105 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcuO-t-COaté 440 V, 50/60 Hz [eucu]
105 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcuO-t-COaté 690 V 50/60 Hz [eucu]
85 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcsO-t-CO-t-COaté 240 V, 50/60 Hz [eucs]
105 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcsO-t-CO-t-COaté 440 V, 50/60 Hz [eucs]
105 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]IEC/EN 60947 sequência operacional IcsO-t-CO-t-COaté 690 V 50/60 Hz [eucs]
75 kA
Horários de funcionamentoAtraso do fechamento através de mola de liberação
35 ms
Horários de funcionamentoA abertura Total do atraso através de shunt de lançamento
35 ms
Horários de funcionamentoA abertura Total do atraso através de subtensão
40 ms
Horários de funcionamentoA abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera)
52 ms
Tempo de vidaVida útil mecânica [ciclos de Comutação (ON/OFF)]
Doze mil e quinhentos
Tempo de vidaVida útil, mecânico de manutenção [ciclos de Comutação (ON/OFF)]
25000.
Tempo de vidaVida útil elétrica [ciclos de Comutação (ON/OFF)]
Dez mil
Tempo de vidaVida útil elétrica com custos de manutenção de ciclos de Chaveamento (ON/OFF)]
20000.
A máxima freqüência de operação [de Operações/h]
Sessenta
Dissipação de calor em corrente nominal eunA montagem fixa
60 W
Peso
A montagem fixa3-pólo
43 kg
Terminal de capacidades
Barra de cobreA montagem fixaPreto
1 x 60 x 10 mm
Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.

Admissível de corrente contínua para disjuntores operacional em quadros de distribuição em vários interno de temperatura ambiente. O menu de controle interno de temperatura ambiente deve ser estimado utilizando-se os métodos de cálculo da IEC regulamento.

Notas
Externo IZMX-DTP-PTM-1 para medição de tensão é necessário um módulo (1 módulo é adequado para 16 disjuntores)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
1250 A
Equipamento de dissipação de calor, dependente da corrente [Pvid]
60 W
Temperatura de funcionamento min.
-20 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação de proteção (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716013])
Avaliado permanente de corrente Ui
1250 A
Tensão nominal
690 - 690 V
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
105 kA
Sobrecarga de lançamento configuração atual
625 - 1250 A
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
2500 - 12500 Um
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
2500 - 15000 Um
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
Ligação ferroviária
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
Nenhum
Trilho DIN (cartola trilho de montagem opcionais
Nenhum
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Dois
Com desligado indicador de
Sim
Com menos de liberação de tensão
Nenhum
Número de pólos
Três
A posição de conexão para o principal circuito de corrente
Do lado de trás
Tipo de elemento de controle
Botão de pressão
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Sim
Grau de proteção (IP)
IP31

Dimensões

1230DIM-400
① Porta
② Da superfície de Contato do flange de terminal
