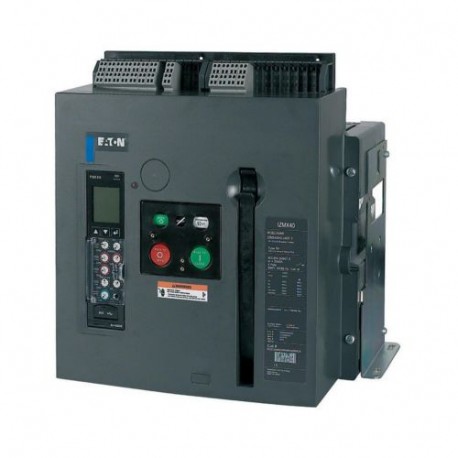

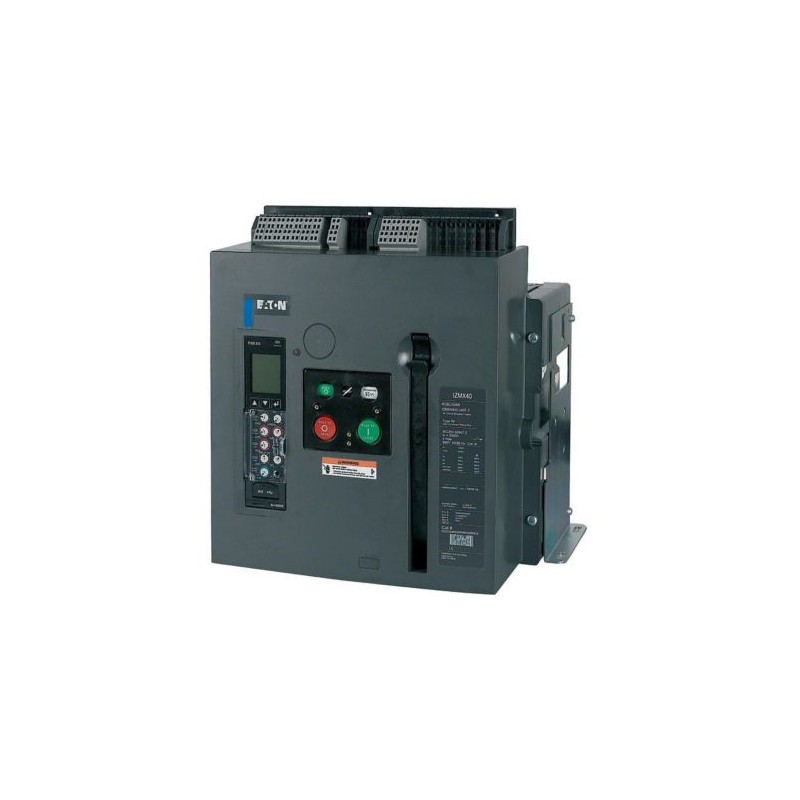

IZMX40H3-P12F-1 183636 4398173 EATON ELECTRIC Circuit-breaker, 3 pole, 1250 A, 105 kA, P measurement, IEC, F.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX40H3-P12F-1 183636 4398173 EATON ELECTRIC Circuit-breaker, 3 pole, 1250 A, 105 kA, P measurement, IEC, F..

IZMX40H3-P12F-1

183636

4398173

EATON-MOELLER

Circuit-breaker, 3 pole, 1250 A, 105 kA, P measurement, IEC, Fixed

Automatico IZMX40 PXR25, 3P, 1250A, Montaggio fisso

Interruttore automatico di potenza

Maggiori dettagli


Automatic Circuit Breakers Open Frame

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $11,784.20
Prezzo unitario: $11,784.20

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore automatico di potenza
Interruttore automatico di potenza IZMX40 ( Interruttore aperto/interruttore di potenza), A 3 poli, Portata: Fino a 4000 A, Corrente nominale = corrente nominale ininterrotta( In = Iu): 1250 A, fino a 440 V 50/60 Hz( Icu): 105 kA, fino a 440 V 50/60 Hz( Ics): 105 kA, Sganciatore termico min.( Ir): 500 A, Sganciatore termico max.( Ir): 1250 A, Tecnica di installazione: Montaggio fisso, Norma/Approvazione: IEC, Funzione di protezione: Misurazione P

Programma di fornitura

Assortimento
Interruttore aperto/interruttore di potenza
Assortimento
Interruttore aperto
Portata
Fino a 4000 A
Funzione di protezione
Misurazione P
Tecnica di installazione
Montaggio fisso
Grandezza
IZMX40
Tecnica di sgancio
Sganciatore elettronico
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grado di protezione
IP31 con cornice porta, IP55 con calotta di protezione
adatto per selettività di zona
adatto per la comunicazione
con monitoraggio sistema integrato
con possibilità di test integrata
con display LCD grafico
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1250 A
fino a 440 V 50/60 Hz [Icu]
105 kA
fino a 440 V 50/60 Hz [Ics]
105 kA
Sganciatore termico min. [Ir]
500 A
Sganciatore termico max. [Ir]
1250 A
senza ritardo[Ii= Inx …]
2 - 15, OFF
con ritardo[Isd= Irx …]
1,5 - 10

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
Temperatura ambienteStoccaggio [ϑ]
-20 - +70 °C
Temperatura ambienteTemperatura ambiente
-20 - +70 °C
Posizione di montaggio
123N098
123N099
Categoria d'uso
b
Grado di protezione
IP31 con cornice porta, IP55 con calotta di protezione
Senso di alimentazione
A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1250 A
Corrente nominale ininterrotta a 50 ℃ [Iu]
1250 A
Corrente nominale ininterrotta a 60 ℃ [Iu]
1250 A
Corrente nominale ininterrotta a 70 ℃ [Iu]
1250 A
Tensione nominale di tenuta ad impulso [Uimp]
12000 V AC
Tensione nominale di impiego [Ue]
690 V AC
Impiego in rete IT [U]
440 V
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]fino a 440 V 50/60 Hz [Icm]
231 kA
Potere nominale di chiusura sotto corto circuito [Icm]fino a 690 V 50/60 Hz [Icm]
166 kA
Corrente nominale di breve durata ammissibile 50/60 Hzt = 1 s [Icw]
85 kA
Corrente nominale di breve durata ammissibile 50/60 Hzt = 3 s [Icw]
66 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 240 V 50/60 Hz [Icu]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 440 V 50/60 Hz [Icu]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 690 V 50/60 Hz [Icu]
85 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 240 V 50/60 Hz [Ics]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 440 V 50/60 Hz [Ics]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 690 V 50/60 Hz [Ics]
75 kA
Tempi di commutazioneTempo di inserzione tramite bobina di inserzione
35 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore a lancio di corrente
35 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore di minima tensione
40 ms
Tempi di commutazioneTempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco)
52 ms
DurataDurata meccanica [Cicli di manovra (ON/OFF)]
12500
DurataDurata, meccanica con manutenzione [Cicli di manovra (ON/OFF)]
25000.
DurataDurata, elettrica [Cicli di manovra (ON/OFF)]
10000
DurataDurata, elettrica con manutenzione [Cicli di manovra (ON/OFF)]
20000.
Frequenza di manovra massima [Manovre/h]
60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasiA incasso fisso
60 W
Peso
A incasso fissoa 3 poli
43 kg
Sezioni di collegamento
Sbarra in CuA incasso fissonero
1 x 60 x 10 mm
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un "declassamento" che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.

Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili.

Note
È richiesto il modulo di misurazione della tensione esterno IZMX-DTP-PTM-1 (1 modulo è sufficiente per 16 interruttori automatici)

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1250 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
60 W
Temperatura ambiente di servizio min.
-20 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
1250 A
tensione nominale
690 - 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
105 kA
intervallo di regolazione sganciatore di sovraccarico
625 - 1250 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
2500 - 12500 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
2500 - 15000 A
protezione dalle dispersioni a terra integrata
no
tipo di collegamento circuito elettrico principale
collegamento su guida
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
no
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
2
segnalatore di intervento presente
sì
con sganciatore di minima tensione
no
numero di poli
3
posizione del collegamento per circuito elettrico principale
dietro
esecuzione dell’elemento di azionamento
pulsante
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP31

Dimensioni

1230DIM-400
① Porta
② Morsetto a flangia per montaggio a superficie

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
IZMX40H3-P12F-1 4398173 183636 IT_183636.pdf 302 Kbytes IZMX40H3-P12F-1 4398173 183636 IT_183636.pdf
