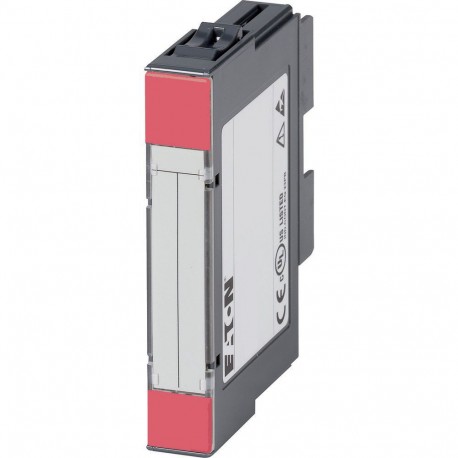

Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambienteTemperatura ambiente, operação
0 - +55 °C
Temperatura ambienteO armazenamento, o transporte [ϑ]
-25 - +85 °C
Umidade relativaUmidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Condições do ambiente, mecânicaGrau de Proteção
IP20
Condições do ambiente, mecânicaGases nocivos
ENTÃO,Dois: 10 (rel. umidade < 75%, sem condensação)
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
Resistência a vibrações, condições de funcionamento
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
EN 61000-4-2 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
PT 61100-4-2 V/m
Compatibilidade eletromagnética (EMC)Explosão
PT 61100-4-4
Compatibilidade eletromagnética (EMC)Surto
PT 61100-4-5
Compatibilidade eletromagnética (EMC)Irradiava RFI
PT 61100-4-6 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
PT 55016-2-3 dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
EN 61131-2
Compatibilidade eletromagnética (EMC)Tipo de teste
EN 61131-2
Outros dados técnicos (folha de catálogo)
Módulos de entrada analógica.
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
Conectável sensores
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Os módulos de saída analógica
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
A perda de energia [P]
Normalmente 1 W
Tensão de saídaAlto nível [UH⁄UUm]
> UL- 2 V DC (zero-ponto de comutação triac)
Corrente de saídaNível elevado (valor nominal) [euH]
0,5 A
Corrente de saídaDe alto nível (intervalo permitido) [euH]
De 0,02 - 0,5 A
Corrente de saídaSinal baixo [euUm]
< 1,5 mA
Back-up fusível
500 mA FF
Corrente de surto [euS]
8 (1 período de 60 Hz) Uma
Módulo de corrente total
1 Um
Atraso na mudança de sinal e carga resistivade Baixo a Alto nível
T/2 +1 µs ms
Atraso na mudança de sinal e carga resistivaDe Alto a Baixo sinal
T/2 +1 µs ms
A resistência de carga gama
a 120 V CA 240 Ω - 6 kΩ a 230 V AC 460 Ω - 11.5 kΩ
Fator de utilização [%]
100 (observar a redução de capacidade) g
Pode ser conectado
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Módulos de Basecom C de conexão
De 2 fios/3 fios
XN-S3x-SBC
4-fio
XN-S4x-SBCS
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
Tensão de entradaAlto nível [UeH]
> UL(-2 V) V
Módulos de Basecom C de conexão
De 2 fios/3 fios
XN-S3x-SBC
4-fio
XN-S4x-SBCS
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
A perda de energia [P]
Normalmente 1 W
Pode ser conectado
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Fator de utilização [g]
100 %
Módulos de Basecom C de conexão
De 2 fios/3 fios
XN-S3x-SBC
4-fio
XN-S4x-SBCS
Módulo de alimentação de energia
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
A perda de energia [P]
1 W
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
Tensão de entradaAlto nível [UeH]
> UL(-2 V) V
Corrente de saídaDe alto nível (intervalo permitido) [euH]
De 0,02 - 0,5 A
Corrente de saídaNível elevado (valor nominal) [euH]
0,5 A
Tensão nominal por meio de terminal de fornecimento de [UL]
120/230 V AC (45 - 65 Hz)
Nominal consumo de corrente do módulo de bus [euMB]
≦ 35 mA
A perda de energia [P]
Normalmente 1 W
O terminal da fonte (UL) fornece energia para o módulo de eletrônica e para os consumidores nas saídas. A corrente total necessária para cada módulo consiste na soma de todas as correntes parciais.
Parte da XI/módulo de eletrônica é fornecido com o módulo de tensão de barramento (5 V CC), a outra parte, através do fornecimento de terminal (UL).
Para aumentar a corrente de saída máxima de até 1 a, duas saídas podem ser ligadas em paralelo.
Nota para o cabeçalho da tabela
A corrente nominal do terminal de fornecimento de dados de aplicar em zero de corrente de carga.
Aplica-se para carga resistiva: RLO < 1 kω
