> EATON - MOELLER>Módulos de E / S remotos XION>XN-GWBR-MODBUS-TCP 140162 ELECTRIC Gateway Modbus / TCP com renovação bus 85 50 289792
Produto anterior Próximo produto

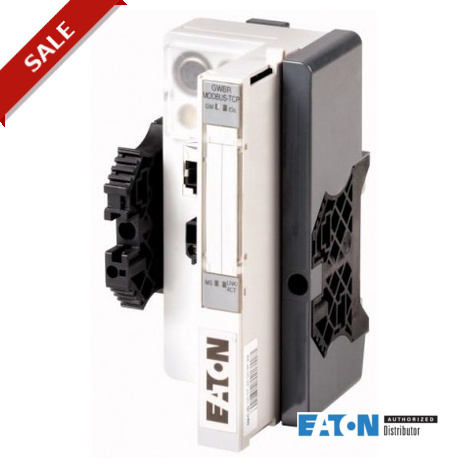

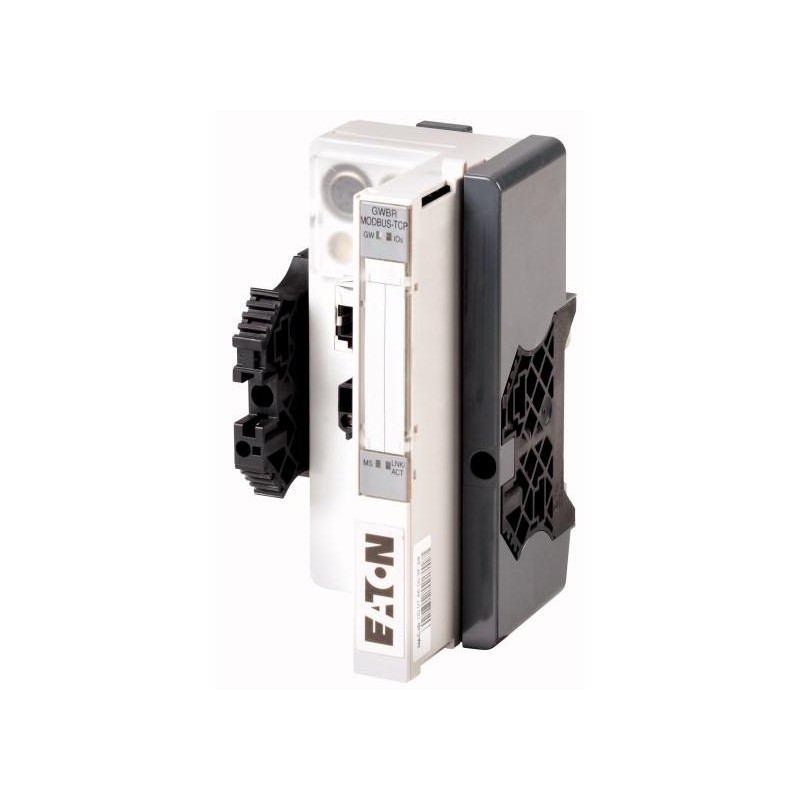

XN-GWBR-MODBUS-TCP 140162 EATON ELECTRIC Gateway Modbus / TCP com renovação bus 85 50 289792 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XN-GWBR-MODBUS-TCP 140162 EATON ELECTRIC Gateway Modbus / TCP com renovação bus 85 50 289792

XN-GWBR-MODBUS-TCP

140162

EATON-MOELLER

Gateway Modbus / TCP com renovação bus 85 50 289792

Mais detalhes


Módulos de E / S remotos XION

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
Função
 Gateways XI/
Função
 XN-Gateway integrado de abastecimento de
Breve Descrição
 suporta até 74 disco-tipo de módulos (XN, XNE)
1 x RJ45-soquete
Conjunto de endereços com decimais rotary codificação de mudar, BootP, DHCP ou I/Oassistant
Campo de ligação de autocarro
 Ethernet (Modbus-TCP protocolo)
A capacidade do Terminal (de bus de campo/tensão de alimentação)
 Terminais de parafuso
Interface de serviço
 PS/2 soquete
Taxa de transferência de dados
 10/100 MBit/s
Instruções de Ônibus refrescante módulo já está integrado.
Informações sobre os equipamentos fornecidos para A entrega de pacotes para todos os gateways inclui: 2 x colchete final XN-WEW-32/2-SW, 1 x placa de extremidade XN-ABPL
Dados técnicos
Geral
Normas
 EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
 Sim, através do isolador óptico
Temperatura ambiente
 °C 0 - +55
Armazenamento
 °C -25 - +85
Umidade relativa
 5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Gases nocivos
 ppm ENTÃO,2: 10 (rel. umidade < 75%, sem condensação)
H2S: 1.0 (rel. umidade < 75 %,sem condensação)
Vibração
 de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
 g de acordo com a norma IEC 60068-2-27
Contínua resistência ao choque (IEC/EN 60068-2-29)
 De acordo com a norma IEC 60068-2-29
Cair e derrubar
 De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Grau de Proteção
 IP20
Compatibilidade eletromagnética (EMC)
ESD
 kV PT 61100-4-2
Campos eletromagnéticos
 V/m PT 61100-4-2
Explosão
 PT 61100-4-4
Surto
 PT 61100-4-5
Irradiava RFI
 V PT 61100-4-6
Emissão de interferências (irradiada, de alta frequência)
 dB PT 55016-2-3
Flutuações de tensão/quedas de tensão.
 EN 61131-2
Tipo de teste
 EN 61131-2
Aprovações
 CE, cULus
Estática dissipação de calor, não-dependente da corrente
 Pvs W 10
Outros dados técnicos (folha de catálogo)
 >Dados Técnicos
Terminações
Classificação de dados
 de acordo com a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
Conexão de design de direção SUPERIOR
 Mola/parafuso do terminal
Comprimento de decapagem
 mm 8
Fixação gama
 max. 0,5 - 2,5 mm2
Conectável condutores
Sólidos
 mm2 0.5 - 2.5
Flexível, sem virola
 mm2 0.5 - 1.5
Flexível com virola
 mm2 0.5 - 1.5
Flexível com virola
 mm2 0.5 - 1.5
Medidor de pin IEC/EN 60947-1
 A1
Rede
Ônibus
 Ethernet
Protocolo de barramento
 Modbus-TCP
A máxima configuração de estação de
 74 cartas (XN, XNE) da fatia de design ou max. comprimento da estação: 1 m
Sistema de alimentação
 Usys V DC 24 /5
Coordenação tipo 2
 Usys V DC 4.7 5.3...
Coordenação tipo 1
 Usys V DC
Tensão de campo
 UL 24 V DC
Admissível gama
 18-30 V C.C.
Ondulação Residual
 % De acordo com EN 61131-2
Interface de serviço
 PS/2 soquete
Conexão de design para bus de campo
 RJ45-ônibus
Taxa de transferência de dados
 kBit/s 10000, 100000
Taxa de transferência de dados de configuração
 automática
Endereçamento
 Decimal rotary codificação de mudar, BootP, DHCP ou I/Oassistant
Intervalo de endereços
 1 - 254 decimal
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 0
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 10
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C 0
Temperatura de funcionamento max.
 °C 55
Grau de Proteção
 IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Atende a norma de produto.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Aprovações
Padrões De Produto IEC/EN 6113-2; marcação CE
Especialmente concebido para a América do Norte Nenhum
Limitação De Corrente Do Disjuntor Nenhum
Grau de Proteção IEC: IP20, UL/CSA Tipo: -
Dimensões
MN05002009Z manual do Usuário XI/para XN-GWBR-MODBUS-TCP gateway
>
>>

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
