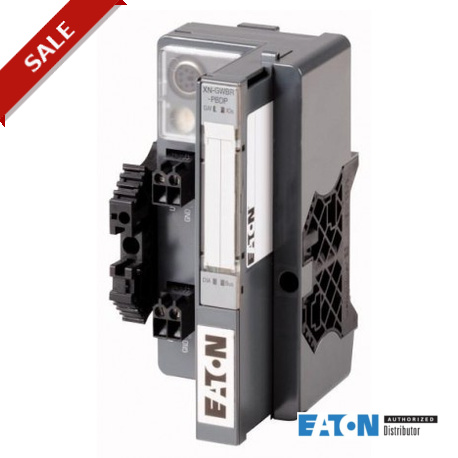

XN-GW-PBDP-12MB 140048 4520634 EATON ELECTRIC 12MB Profibus gateway 85 50 225 161
XN-GW-PBDP-12MB
140048
4520634
EATON-MOELLER
12MB Profibus gateway 85 50 225 161
Módulos de E / S remotos XION
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
Função | Gateways XI/ | ||
Função | XN gateway sem integrado de abastecimento de | ||
Breve Descrição | suporta até 74 disco-tipo de módulos (XN) 1 x 9 pólos SUB-D de soquete Definição de endereço com dois hexadecimal rotary codificação mudar | ||
Campo de ligação de autocarro | PROFIBUS-DP (DPV0 protocolo) | ||
Interface de serviço | PS/2 soquete | ||
Taxa de transferência de dados | 9.6 Kbit/s a 12 Mbit/s | ||
| Instruções Do módulo de fonte de XN-BR-24VDC-D deve ser montado imediatamente próximo a porta de entrada para fornecer o suprimento para o gateway. | |||
| Informações sobre os equipamentos fornecidos para A entrega de pacotes para todos os gateways inclui: 2 x colchete final XN-WEW-32/2-SW, 1 x placa de extremidade XN-ABPL | |||
Dados técnicos
| Geral | |||
Normas | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Potencial de isolamento | Sim, através do isolador óptico | ||
Temperatura ambiente | °C | 0 - +55 | |
Armazenamento | °C | -25 - +85 | |
Umidade relativa | 5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C) | ||
Gases nocivos | ppm | ENTÃO,2: 10 (rel. umidade < 75%, sem condensação) H2S: 1.0 (rel. umidade < 75 %,sem condensação) | |
Vibração | de acordo com a norma IEC/EN 60068-2-6 | ||
Mecânica, resistência ao choque | g | de acordo com a norma IEC 60068-2-27 | |
Contínua resistência ao choque (IEC/EN 60068-2-29) | De acordo com a norma IEC 60068-2-29 | ||
Cair e derrubar | De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32 | ||
Grau de Proteção | IP20 | ||
Compatibilidade eletromagnética (EMC) | |||
ESD | kV | PT 61100-4-2 | |
Campos eletromagnéticos | V/m | PT 61100-4-2 | |
Explosão | PT 61100-4-4 | ||
Surto | PT 61100-4-5 | ||
Irradiava RFI | V | PT 61100-4-6 | |
Emissão de interferências (irradiada, de alta frequência) | dB | PT 55016-2-3 | |
Flutuações de tensão/quedas de tensão. | EN 61131-2 | ||
Tipo de teste | EN 61131-2 | ||
Aprovações | CE, cULus | ||
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 2.5 |
Outros dados técnicos (folha de catálogo) | >Dados Técnicos | ||
| Terminações | |||
Classificação de dados | de acordo com a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1 | ||
Conexão de design de direção SUPERIOR | Mola/parafuso do terminal | ||
Comprimento de decapagem | mm | 8 | |
Fixação gama | max. 0,5 - 2,5 mm2 | ||
Conectável condutores | |||
Sólidos | mm2 | 0.5 - 2.5 | |
Flexível, sem virola | mm2 | 0.5 - 1.5 | |
Flexível com virola | mm2 | 0.5 - 1.5 | |
Flexível com virola | mm2 | 0.5 - 1.5 | |
Medidor de pin IEC/EN 60947-1 | A1 | ||
| Rede | |||
Ônibus | PROFIBUS DP | ||
Protocolo de barramento | PROFIBUS-DPV0 | ||
A máxima configuração de estação de | 74 cartas (XN) de fatia de design ou max. comprimento da estação: 1 m | ||
Sistema de alimentação | Usys | V DC | 24 /5 |
Tensão operacional | V DC | 5 (de ônibus refrescante módulo) | |
Admissível gama | 4.7-5,3 V DC | ||
Ondulação Residual | % | De acordo com EN 61131-2 | |
Nominal consumo de corrente do módulo de ônibus | EuMB | mA | |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 2.5 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | 55 | |
Grau de Proteção | IP20 | ||
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Dados técnicos ETIM 4.0(Mostra)(Ocultar recursos)
Tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Tensão de alimentação CA 60 Hz | V | 0 - 0 | |
Tensão de alimentação DC | V | 18 - 30 | |
Tipo de tensão de tensão de alimentação | DC | ||
Suporte de protocolo de in-bound para TCP/IP | Nenhum | ||
Suporte de protocolo de entrada para PROFIBUS | Sim | ||
Suporte de protocolo de in-bound para PODE | Nenhum | ||
Suporte de protocolo de in-bound para INTERBUS | Nenhum | ||
Suporte de protocolo de in-bound para a ASI | Nenhum | ||
Suporte de protocolo de in-bound para o BEI/KNX | Nenhum | ||
Suporte de protocolo de in-bound para MODBUS | Nenhum | ||
Suporte de protocolo de entrada de Dados-de-estrada | Nenhum | ||
Suporte de protocolo de in-bound para DeviceNet | Nenhum | ||
Suporte de protocolo de in-bound para SUCONET | Nenhum | ||
Suporte de protocolo de in-bound para LON | Nenhum | ||
Suporte de protocolo de in-bound para SERCOS | Nenhum | ||
Suporte de protocolo de in-bound para PROFINET IO | Nenhum | ||
Suporte de protocolo de in-bound para PROFINET CBA | Nenhum | ||
Suporte de protocolo de in-bound para Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de in-bound para EtherNet/IP | Nenhum | ||
Suporte de protocolo de entrada para a Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de in-bound para a Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo de in-bound para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo de in-bound para PROFIsafe | Nenhum | ||
Suporte de protocolo de in-bound para SafetyBUS p | Nenhum | ||
Suporte de protocolo de entrada para outros sistemas de bus | Nenhum | ||
Suporte de protocolo de out-bound para TCP/IP | Nenhum | ||
Suporte de protocolo de out-bound para PROFIBUS | Sim | ||
Suporte de protocolo de out-bound para PODE | Nenhum | ||
Suporte de protocolo de out-bound para INTERBUS | Nenhum | ||
Suporte de protocolo de out-bound para a ASI | Nenhum | ||
Suporte de protocolo de out-bound para o BEI/KNX | Nenhum | ||
Suporte de protocolo de out-bound para MODBUS | Nenhum | ||
Suporte de protocolo de out-bound para Dados-de-estrada | Nenhum | ||
Suporte de protocolo de out-bound para DeviceNet | Nenhum | ||
Suporte de protocolo de out-bound para SUCONET | Nenhum | ||
Suporte de protocolo de out-bound para LON | Nenhum | ||
Suporte de protocolo de out-bound para SERCOS | Nenhum | ||
Suporte de protocolo de out-bound para PROFINET IO | Nenhum | ||
Suporte de protocolo de out-bound para PROFINET CBA | Nenhum | ||
Suporte de protocolo de out-bound para Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de out-bound para EtherNet/IP | Nenhum | ||
Suporte de protocolo de out-bound para as-Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de out-bound para a Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo de out-bound para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo de out-bound para PROFIsafe | Nenhum | ||
Suporte de protocolo de out-bound para SafetyBUS p | Nenhum | ||
Suporte de protocolo de out-bound para outros sistemas de bus | Nenhum | ||
Radiostandard Bluetooth | Nenhum | ||
Radiostandard WLAN 802.11 | Nenhum | ||
IO link master | Nenhum | ||
Sistema de acessório | Sim | ||
Grau de proteção (IP) | IP20 | ||
Com separação de potencial | Sim | ||
Fieldbus conexão de barramento separado acoplador possível | Sim | ||
Montagem em trilho possível | Sim | ||
Montagem na parede/montagem directa | Nenhum | ||
Frente a construir no possível | Nenhum | ||
Cremalheira-montagem possível | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Classe de segurança de acordo com a norma DIN V 19250 | 0 | ||
Categoria, de acordo com EN 954-1 | - | ||
SIL, de acordo com IEC 61508 | 0 | ||
SIL, de acordo com IEC 62061 | 0 | ||
Nível de desempenho acc. EN ISO 13849-1 | - | ||
Appendant agente de operação (Ex ia) | Nenhum | ||
Appendant agente de operação (Ex ib) | Nenhum | ||
Explosão categoria de segurança para gás | Nenhum | ||
Explosão categoria de segurança para pó | Nenhum | ||
Largura | mm | 50.6 | |
Altura | mm | 114.8 | |
Profundidade | mm | 74.4 |
Aprovações
| Padrões De Produto | UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE | ||
| UL Arquivo Nº. | E205091 | ||
| UL Controlo de Categoria Nenhuma. | NRAQ, NRAQ7 | ||
| CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
| CSA Classe Nenhuma. | 2252-01, 2252-81 | ||
| América Do Norte Certificação | UL, certificado pela UL para o uso no Canadá | ||
| Especialmente concebido para a América do Norte | Nenhum | ||
| Limitação De Corrente Do Disjuntor | Nenhum | ||
| Grau de Proteção | IEC: IP20, UL/CSA Tipo: - |
