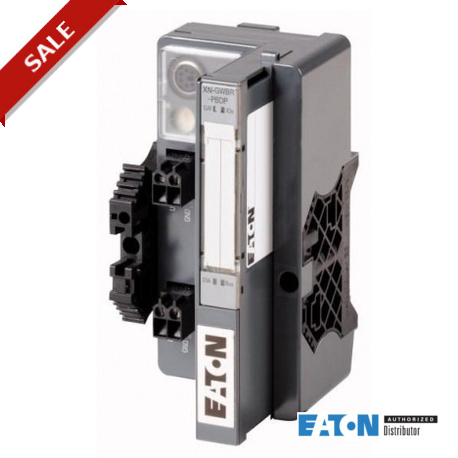

XN-GW-PBDP-12MB 140048 4520634 EATON ELECTRIC Gateway XI/ON zum Bussystem Profibus DP 12 MB
XN-GW-PBDP-12MB
140048
4520634
EATON-MOELLER
Gateway XI/ON zum Bussystem Profibus DP 12 MB
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Gateway XI/ON zum Bussystem Profibus DP 12 MB
Das XI/ON Standard I/O-System bietet aufgrund seiner hohen Modularität und der großen Funktionsvielfalt für jede Applikation die passende I/O-Lösung. Steckbare Module, schneller Modulwechsel (Hot Swap), Verdrahtung auf Basismodul Schraube oder Zugfeder, mechanische Kodierung der Module. Die Standard-Gateways bedienen die Bussysteme CANopen, Profibus-DP, DeviceNet und Ethernet.
Lieferprogramm
Funktion
Gateways XI/ON
Funktion
XN-Gateway ohne integrierte Versorgung
Kurzbeschreibung
unterstützt bis zu 74 Module (XN) in Scheibenausführung
1 x 9-polige SUB-D-Buchse
Adresseinstellung über 2 Hex-Drehkodierschalter
Adressbereich: 1 - 125 (dez.)
1 x 9-polige SUB-D-Buchse
Adresseinstellung über 2 Hex-Drehkodierschalter
Adressbereich: 1 - 125 (dez.)
Feldbusanbindung
PROFIBUS-DP (Protokoll DPV0)
Serviceschnittstelle
PS/2-Buchse
Übertragungsrate
9.6 kBit/s bis 12 MBit/s
Hinweise
Zur Versorgung des Gateways ist direkt neben dem Gateway das Versorgungsmodul XN-BR-24VDC-D zu montieren.
Information zum Lieferumfang
Im Lieferumfang aller Gateways enthalten:
2 x Endwinkel XN-WEW-32/2-SW,
1 x Abschlussplatte XN-ABPL
2 x Endwinkel XN-WEW-32/2-SW,
1 x Abschlussplatte XN-ABPL
Technische Daten
Allgemeines
Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
ja, über Optokoppler
Umgebungstemperatur
0 - +55 °C
Lagerung [ϑ]
-25 - +85 °C
relative Feuchte
5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Schadgas
SO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
Vibration
gemäß IEC/EN 60068-2-6
Schockfestigkeit
gemäß IEC 60068-2-27 g
Dauerschockfestigkeit (IEC/EN 60068-2-29)
nach IEC 60068-2-29
Kippen und Umstürzen
nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Schutzart
IP20
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Elektromagnetische Verträglichkeit (EMV)Burst
EN 61100-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
EN 61100-4-5
Elektromagnetische Verträglichkeit (EMV)Einströmung
EN 61100-4-6 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
EN 61131-2
Elektromagnetische Verträglichkeit (EMV)Typprüfung (Type Test)
nach EN 61131-2
Approbationen
CE, cULus
Verlustleistung statisch, stromunabhängig [Pvs]
2.5 W
Weitere Technische Daten (Blätterkatalog)
Technische Daten
Anschlussklemmen
Bemessungsdaten
nach VDE 0611 Teil 1/8.92/IEC/EN 60947-7-1
Anschlusstechnik in TOP-Richtung
Zugfederzuganschluss/Schraubanschluss
Abisolierlänge
8 mm
Klemmbereich
max. 0.5 - 2.5 mm2
Klemmbare Leitereindrähtig
0.5 - 2.5 mm2
Klemmbare Leiterfeindrähtig ohne Aderendhülse
0.5 - 1.5 mm2
Klemmbare Leiterfeindrähtig mit Aderendhülse
0.5 - 1.5 mm2
Klemmbare Leiterfeindrähtig mit Aderendhülse
0.5 - 1.5 mm2
Lehrdorn IEC/EN 60947-1
A1
Vernetzung
Bus
PROFIBUS-DP
Busprotokoll
PROFIBUS-DPV0
Maximaler Stationsausbau
74 Module (XN) in Scheibenausführung oder max. Länge der Station: 1 m
Systemversorgung [Usys]
24 /5 V DC
Betriebsspannung
5 (aus Bus Refreshing-Modul) V DC
zulässiger Bereich
4.7 - 5.3 V DC
Restwelligkeit
< 5 (nach EN 61131-2) %
Nennstromaufnahme aus Modulbus [IMB]
≦ 430 mA
Serviceschnittstelle
PS/2-Buchse
Anschlusstechnik Feldbus
1 x SUB-D-Buchse, 9-polig
Datenübertragungsrate
9.6 - 12000 kBit/s
Adressierung
2 Hex-Drehkodierschalter
Feldbusabschluss
über SUB-D-Stecker
Anzahl Parameterbytes
5 Bytes
Anzahl Diagnosebytes
3 Bytes
Adressbereich
1 - 125 dezimal
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
2.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
0 °C
Betriebsumgebungstemperatur max.
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 4.0
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
18 - 30 V
Spannungsart der Versorgungsspannung
DC
Unterstützt Protokoll ankommend für TCP/IP
nein
Unterstützt Protokoll ankommend für PROFIBUS
ja
Unterstützt Protokoll ankommend für CAN
nein
Unterstützt Protokoll ankommend für INTERBUS
nein
Unterstützt Protokoll ankommend für ASI
nein
Unterstützt Protokoll ankommend für EIB/KNX
nein
Unterstützt Protokoll ankommend für MODBUS
nein
Unterstützt Protokoll ankommend für Data-Highway
nein
Unterstützt Protokoll ankommend für DeviceNet
nein
Unterstützt Protokoll ankommend für SUCONET
nein
Unterstützt Protokoll ankommend für LON
nein
Unterstützt Protokoll ankommend für SERCOS
nein
Unterstützt Protokoll ankommend für PROFINET IO
nein
Unterstützt Protokoll ankommend für PROFINET CBA
nein
Unterstützt Protokoll ankommend für Foundation Fieldbus
nein
Unterstützt Protokoll ankommend für EtherNet/IP
nein
Unterstützt Protokoll ankommend für AS-Interface Safety at Work
nein
Unterstützt Protokoll ankommend für DeviceNet Safety
nein
Unterstützt Protokoll ankommend für INTERBUS-Safety
nein
Unterstützt Protokoll ankommend für PROFIsafe
nein
Unterstützt Protokoll ankommend für SafetyBUS p
nein
Unterstützt Protokoll ankommend für sonstige Bussysteme
nein
Unterstützt Protokoll abgehend für TCP/IP
nein
Unterstützt Protokoll abgehend für PROFIBUS
ja
Unterstützt Protokoll abgehend für CAN
nein
Unterstützt Protokoll abgehend für INTERBUS
nein
Unterstützt Protokoll abgehend für ASI
nein
Unterstützt Protokoll abgehend für EIB/KNX
nein
Unterstützt Protokoll abgehend für MODBUS
nein
Unterstützt Protokoll abgehend für Data-Highway
nein
Unterstützt Protokoll abgehend für DeviceNet
nein
Unterstützt Protokoll abgehend für SUCONET
nein
Unterstützt Protokoll abgehend für LON
nein
Unterstützt Protokoll abgehend für SERCOS
nein
Unterstützt Protokoll abgehend für PROFINET IO
nein
Unterstützt Protokoll abgehend für PROFINET CBA
nein
Unterstützt Protokoll abgehend für Foundation Fieldbus
nein
Unterstützt Protokoll abgehend für EtherNet/IP
nein
Unterstützt Protokoll abgehend für AS-Interface Safety at Work
nein
Unterstützt Protokoll abgehend für DeviceNet Safety
nein
Unterstützt Protokoll abgehend für INTERBUS-Safety
nein
Unterstützt Protokoll abgehend für PROFIsafe
nein
Unterstützt Protokoll abgehend für SafetyBUS p
nein
Unterstützt Protokoll abgehend für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Mit Potenzialtrennung
ja
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Anforderungsklasse gemäß DIN V 19250
0
Kategorie nach EN 954-1
-
SIL gemäß IEC 61508
0
SILcl gemäß IEC 62061
0
Performance Level nach EN ISO 13849-1
-
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
50.6 mm
Höhe
114.8 mm
Tiefe
74.4 mm
Approbationen
Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
Abmessungen
Hinweis: Je nach Ausführung sind die Stecker / Anschlüsse unterschiedlich.
Link zum Blätterkatalog
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-GW-PBDP-12MB 4520634 140048 140048_DE.pdf | 215 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
