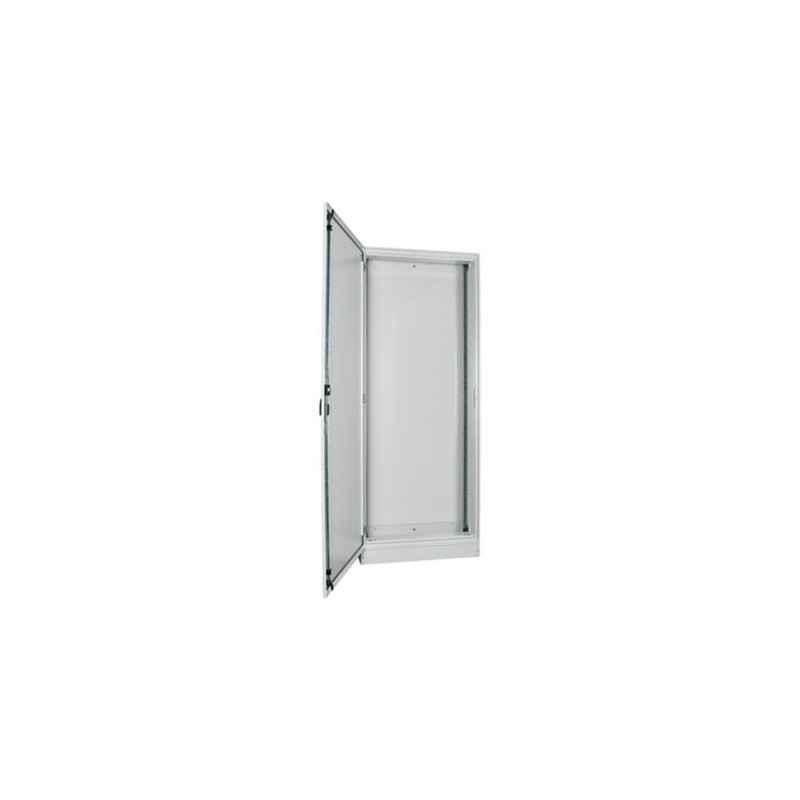

BPM-F-600/20/2-P-EP 142445 EATON ELECTRIC Floor standing distribution board Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-F-600/20/2-P-EP 142445 EATON ELECTRIC Floor standing distribution board

BPM-F-600/20/2-P-EP

142445

EATON-MOELLER

Floor standing distribution board

O sistema EP de montagem embutida padrão é um sistema para suportes de aparelhagem testados de fábrica e de fábrica

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic empty enclosure
Catalog Number
142445
EAN
4015081391769
Product Length/Depth
270 mm
Product Height
2080 mm
Product Width
620 mm
Product Weight
47 kg
Compliances
RoHS conform
Model Code
BPM-F-600/20/2-P-EP

Especificações do produto

Features
Connectable
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP55
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Fitted with:
Door
Surface finishing
Powder coating
Degree of protection
IP55
IK10
Other
Heat diss. ambient 35°C delta T:20°C free stand individ. encl. top (IEC 60890)
158 W
Heat diss. ambient 35°C delta T: 20°C free stand middle encl. top (IEC 60890)
132 W
Heat diss. ambient 35°C delta T:20°C free stand starting encl. top (IEC 60890)
144 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
127 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
112 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
119 W
Heat diss. ambient 35°C delta T:35°C free stand individ. encl. top (IEC 60890)
317 W
Heat diss. ambient 35°C delta T: 35°C free stand middle encl. top (IEC 60890)
265 W
Heat diss. ambient 35°C delta T:35°C free stand starting encl. top (IEC 60890)
288 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
255 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
225 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
238 W
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
0 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Detached
Installation type
Floor installation possible
Number of covers/doors
1
Suitable for
Metrical mounting
Permissible load of the enclosure according to IEC 62208 - max
0 N
Permissible load of the door(s) according to IEC 62208 - max
0 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 142445 Armários/Quadros elétricos (EC000261)
Característica Valor
Largura (EF000008) 620 mm
Altura (EF000040) 2080 mm
Profundidade (EF000049) 270 mm
Material (EF002169) Aço
Qualidade do material (EF001257) Outro
Acabamento da superfície (EF006569) Revestimento em pó
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Independente (EF020363) Sim
Mural com base de chão (EF015208) Não
Adequado para aplicação em paredes (EF000664) Não
Modelo de canto (EF020814) Não
Montagem intermédia (EF022994) Não
Acoplável (EF001229) Sim
Com tampa de montagem (EF000118) Não
Placa de montagem regulável em profundidade (EF006054) Não
Construção em parede (EF007536) Não
Fixação de poste (EF009582) Não
Com porta (EF009169) Sim
Número de portas (EF000122) 1
Com porta de vidro (EF001089) Não
Com porta de ventilação (EF006279) Não
Com porta traseira (EF007381) Não
Número de bloqueios (EF000123) 0
Com topo (EF007965) Não
Tampa transparente (EF011401) Não
Adequado para montagem métrica (EF005823) Sim
Telhado inclinado (EF009278) Não
Número de orifícios do conector (EF005554) 0
Pré-puncionada (EF001039) Não
Versão EMC (EF001062) Sim
Resistência ao impacto (IK) (EF004293) IK10
Grau de proteção (IP) (EF005474) IP55
Grau de proteção (NEMA) (EF011959) Outro
Dissipação térmica (Delta T=20K) segundo IEC/TR 60890 (EF014986) 0 W
Carga máxima admissível segundo IEC 62208 (EF014987) 0 N
Carga máx. admissível da(s) porta(s) segundo IEC 62208 (EF014988) 0 N
Carga máx. admissível da platine segundo IEC 62208 (EF014989) 0 N
