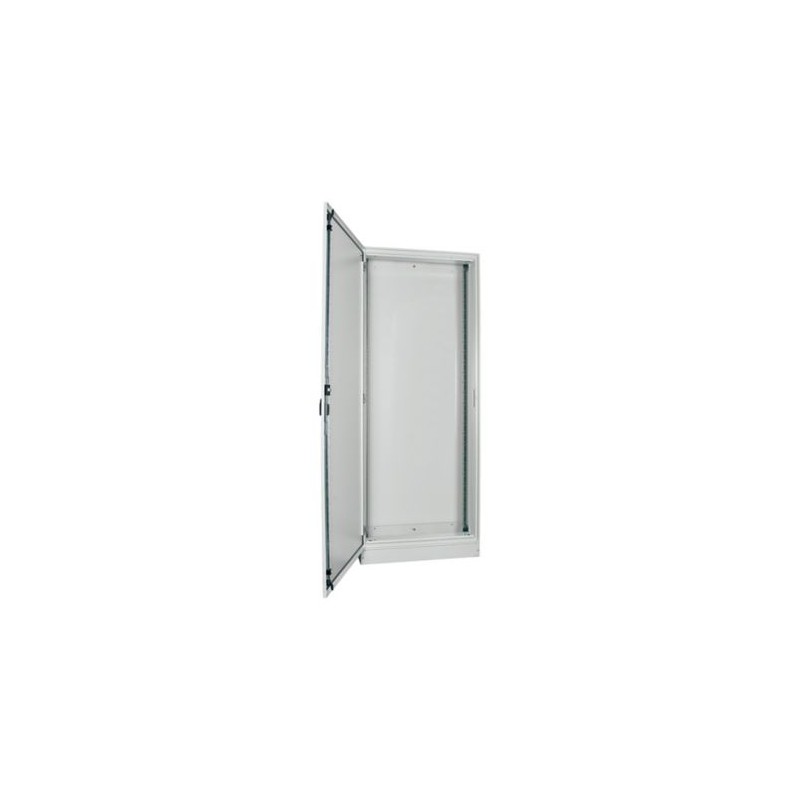

BPM-F-600/20/2-P-EP 142445 EATON ELECTRIC Tableau de distribution au sol, EP, IP55, H x l x P 2 060 x 600 ..
BPM-F-600/20/2-P-EP
142445
EATON-MOELLER
Tableau de distribution au sol, EP, IP55, H x l x P = 2 060 x 600 x 250 mm
Le système EP encastré standard est un système pour le montage en surface d’ensembles d’appareillage de commutation finis en usine et testés
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton xEnergy Basic empty enclosure
Catalog Number
142445
Model Code
BPM-F-600/20/2-P-EP
EAN
4015081391769
Product Length/Depth
270 mm
Product Height
2080 mm
Product Width
620 mm
Product Weight
47 kg
Compliances
RoHS conform
Spécifications du produit
Features
Connectable
EMC-version
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP55
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Fitted with:
Door
Surface finishing
Powder coating
Degree of protection
IP55
IK10
Other
IK10
Other
Heat diss. ambient 35°C delta T:20°C free stand individ. encl. top (IEC 60890)
158 W
Heat diss. ambient 35°C delta T: 20°C free stand middle encl. top (IEC 60890)
132 W
Heat diss. ambient 35°C delta T:20°C free stand starting encl. top (IEC 60890)
144 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
127 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
112 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
119 W
Heat diss. ambient 35°C delta T:35°C free stand individ. encl. top (IEC 60890)
317 W
Heat diss. ambient 35°C delta T: 35°C free stand middle encl. top (IEC 60890)
265 W
Heat diss. ambient 35°C delta T:35°C free stand starting encl. top (IEC 60890)
288 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
255 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
225 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
238 W
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
0 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Detached
Installation type
Floor installation possible
Number of covers/doors
1
Suitable for
Metrical mounting
Permissible load of the enclosure according to IEC 62208 - max
0 N
Permissible load of the door(s) according to IEC 62208 - max
0 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 620 mm |
| Hauteur (EF000040) | 2080 mm |
| Profondeur (EF000049) | 270 mm |
| Matériau (EF002169) | Acier |
| Qualité du matériau (EF001257) | Autre |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Indépendant (EF020363) | Oui |
| Modèle mural avec prise au sol (EF015208) | Non |
| Montage mural (EF000664) | Non |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Plaque de montage réglable en profondeur (EF006054) | Non |
| Encastrement mural (EF007536) | Non |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Oui |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 0 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Nombre d'ouvertures de connecteur (EF005554) | 0 |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Oui |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP55 |
| Classe de protection (NEMA) (EF011959) | Autre |
| Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) | 0 W |
| Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) | 0 N |
| Charge max. autorisée de la porte selon IEC 62208 (EF014988) | 0 N |
| Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) | 0 N |
