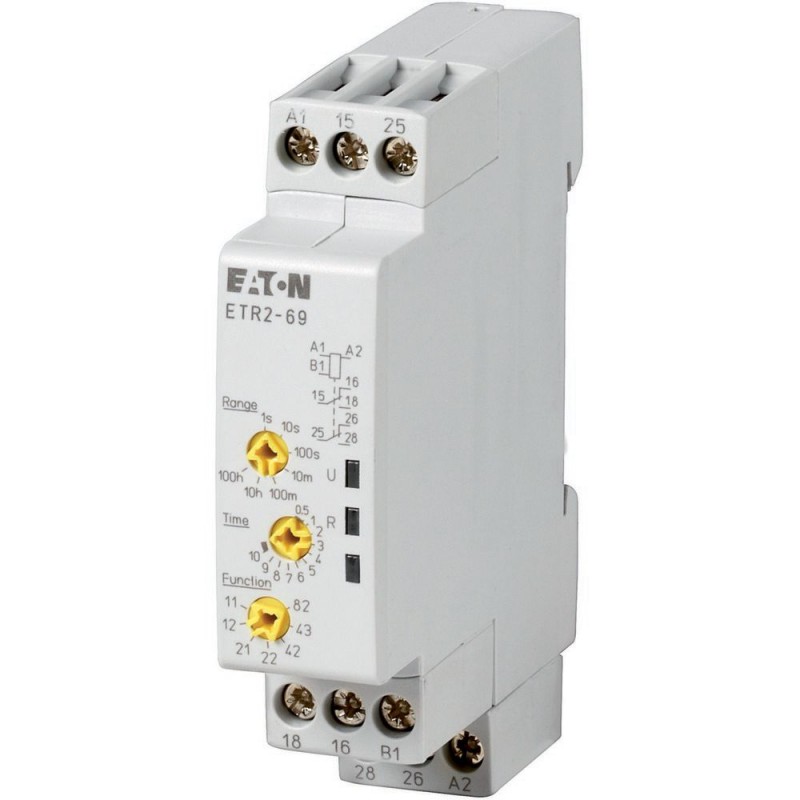

ETR2-69 262689 Y7-262689 EATON ELECTRIC temporizador multifunções
ETR2-69
262689
Y7-262689
EATON-MOELLER
temporizador multifunções
Relé temporizador 1 W 0,05 s-100 h Multi-Função 24-240 V AC 50/60
Eaton Moeller® series ETR2 Timing relay, 1W, 0.05s-100h, multi-function, 24-240VAC 50/60Hz, 24-48VDC
ETR2 Relé de temporização eletronicamente multifuncional, largura de 17,5 mm, intervalo de tempo 0,05 s-100h, 1 contatos de comutação ajustáveis, 11 de atraso, 21 contatos intermitentes na energização, 42 intermitentes, iniciadores de pulso, 43 intermitentes, iniciadores de pausa, 12 retardados, 22 contatos intermitentes na desenergização, 82 contatos de pulso
Relés > Relé temporizador
Relés de temporização (KETR, KEMR, KESR)
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton Moeller® series ETR2 Timing relay
Catalog Number
262689
Product Length/Depth
63 mm
Product Height
70 mm
Product Width
17.5 mm
Product Weight
0.054 kg
Certifications
UL
UL 508
UL File No.: E29184
CSA-22.2 No. 14
IEC/EN 60947-5-1
Certified by UL for use in Canada
CSA Class No.: 3211-03
IEC/EN 61812-1
CSA File No.: UL report valid
CE
UL Category Control No.: NKCR, NKCR7
UL 508
UL File No.: E29184
CSA-22.2 No. 14
IEC/EN 60947-5-1
Certified by UL for use in Canada
CSA Class No.: 3211-03
IEC/EN 61812-1
CSA File No.: UL report valid
CE
UL Category Control No.: NKCR, NKCR7
Model Code
ETR2-69
Especificações do produto
Type
Timer relay
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Rated operational current (Ie)
3 A at 230 V (NO)
4 A at AC-15, 220 V 230 V 240 V
3 A at 230 V (NC)
4 A at AC-15, 220 V 230 V 240 V
3 A at 230 V (NC)
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Heat dissipation capacity Pdiss
0 W
Nominal current
3 A
Degree of protection
IP20
Functions
Off-delayed
Fleeting contact on de-energization
Flashing, pause initiating
Pulse shaping
Flashing, starting with pause, fixed time
Flashing, starting with pulse, fixed time
Flashing, pulse initiating
Delay on de-energization
Multi-functional
Adjustable timing function
Delay-on energization
Fleeting contact on energization
Outputs, reversible delayed/undelayed
Pulse forming
On-delayed
Fleeting contact on de-energization
Flashing, pause initiating
Pulse shaping
Flashing, starting with pause, fixed time
Flashing, starting with pulse, fixed time
Flashing, pulse initiating
Delay on de-energization
Multi-functional
Adjustable timing function
Delay-on energization
Fleeting contact on energization
Outputs, reversible delayed/undelayed
Pulse forming
On-delayed
Mains voltage tolerance
24 - 240 V AC (at 50/60 Hz)
24 - 48 V DC
24 - 48 V DC
Voltage type
AC/DC
Suitable for
DIN rail (top hat rail) mounting
Number of contacts (change-over contacts)
1
Number of outputs (delayed, change-over contact)
1
Number of outputs (delayed, normally closed contact)
0
Number of outputs (delayed, normally open contact)
0
Number of outputs (undelayed, change-over contact)
0
Number of outputs (undelayed, normally closed contact)
0
Number of outputs (undelayed, normally open contact)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at DC - max
240 V
Rated control supply voltage (Us) at DC - min
24 V
Time range - max
360000 s
Time range - min
0.05 s
Product category
ETR2 timing relays
Voltage type of operating voltage
AC/DC
Operating voltage at AC, 50 Hz - min
24 V
Operating voltage at AC, 50 Hz - max
240 V
Operating voltage at AC, 60 Hz - min
24 V
Operating voltage at AC, 60 Hz - max
240 V
Operating voltage at DC - min
24 V
Operating voltage at DC - max
48 V
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Completo com base (EF003359) | Não |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Sim |
| Montagem frontal (EF020288) | Não |
| Conectável no bloco de contato auxiliar (EF006952) | Não |
| Função de atraso na energização (EF003374) | Sim |
| Função de atraso na desenergização (EF003401) | Sim |
| Função de contato flutuante na energização (EF003378) | Sim |
| Função de contato flutuante na desenergização (EF003402) | Sim |
| Função estrela-triângulo (EF003380) | Não |
| Função de modelação de pulso (EF003403) | Sim |
| Função piscar, iniciar com pausa, tempo fixo (EF003363) | Sim |
| Função piscar, iniciar com pulso, tempo fixo (EF003364) | Sim |
| Função de relógio, iniciar com pausa, variável (EF003365) | Não |
| Função de relógio, começar com pulso, variável (EF003366) | Não |
| Intervalo de tempo (EF003384) | 0.05 s |
| Possibilidade de operação remota (EF003361) | Não |
| Adequado para controlo remoto (EF003362) | Não |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Número de saídas, sem atraso, contato normalmente fechado (EF006835) | 0 |
| Número de saídas, sem atraso, contato normalmente aberto (EF006836) | 0 |
| Número de saídas, sem atraso, contato de comutação (EF006837) | 0 |
| Número de saídas, com atraso, contato normalmente fechado (EF006838) | 0 |
| Número de saídas, com atraso, contato normalmente aberto (EF006839) | 0 |
| Número de saídas, atraso, contato de comutação (EF006840) | 1 |
| Saídas reversíveis com atraso/sem atraso (EF006988) | Sim |
| Com saída semicondutora (EF003373) | Não |
| Tensão de operação de 50 Hz CA (EF008206) | 24 V |
| Tensão de operação AC 60 Hz (EF008207) | 24 V |
| Tensão de operação DC (EF008208) | 24 V |
| Tipo de tensão (tensão de operação) (EF005294) | AC/DC |
| Corrente nominal (EF000001) | 3 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidade (EF000049) | 63 mm |
