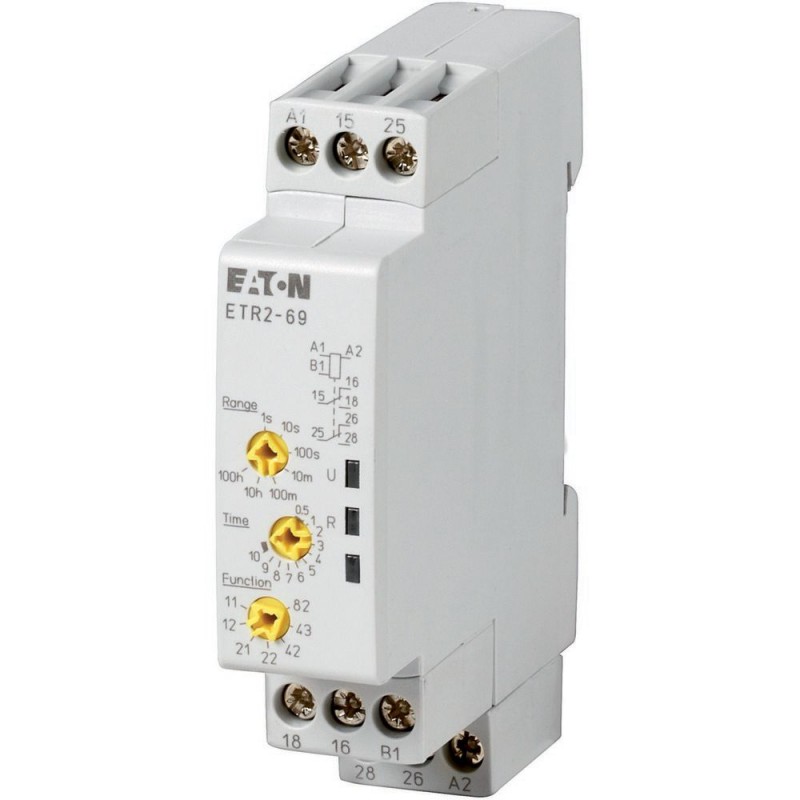

ETR2-69 262689 Y7-262689 EATON ELECTRIC Temporizzatore, 1W, 0.05s-100h, multifunzione, 24-240VAC 24-48VDC
ETR2-69
262689
Y7-262689
EATON-MOELLER
Temporizzatore, 1W, 0.05s-100h, multifunzione, 24-240VAC 24-48VDC
Relè temporizzato 1 W 0,05 s-100 h Multifunzione 24-240 V AC 50/60
Eaton Moeller® series ETR2 Timing relay, 1W, 0.05s-100h, multi-function, 24-240VAC 50/60Hz, 24-48VDC
Temporizzatore multifunzione elettronico ETR2, larghezza 17,5mm, intervallo di tempo 0,05s-100h, 1 contatti di commutazione regolabili, 11 ritardo all'eccitazione, 21 contatti lampeggianti all'eccitazione, 42 lampeggianti, iniziatori a impulsi, 43 lampeggianti, iniziatori di pausa, 12 ritardati, 22 contatti lampeggianti alla diseccitazione, 82 contatti a impulsi
relè > relè a tempo
Relè temporizzati (KETR, KEMR, KESR)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton Moeller® series ETR2 Timing relay
Catalog Number
262689
EAN
4015082626891
Product Length/Depth
63 mm
Product Height
70 mm
Product Width
17.5 mm
Product Weight
0.054 kg
Certifications
UL
UL 508
UL File No.: E29184
CSA-22.2 No. 14
IEC/EN 60947-5-1
Certified by UL for use in Canada
CSA Class No.: 3211-03
IEC/EN 61812-1
CSA File No.: UL report valid
CE
UL Category Control No.: NKCR, NKCR7
UL 508
UL File No.: E29184
CSA-22.2 No. 14
IEC/EN 60947-5-1
Certified by UL for use in Canada
CSA Class No.: 3211-03
IEC/EN 61812-1
CSA File No.: UL report valid
CE
UL Category Control No.: NKCR, NKCR7
Model Code
ETR2-69
Specifiche del prodotto
Type
Timer relay
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Rated operational current (Ie)
3 A at 230 V (NO)
4 A at AC-15, 220 V 230 V 240 V
3 A at 230 V (NC)
4 A at AC-15, 220 V 230 V 240 V
3 A at 230 V (NC)
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Heat dissipation capacity Pdiss
0 W
Nominal current
3 A
Degree of protection
IP20
Functions
Off-delayed
Fleeting contact on de-energization
Flashing, pause initiating
Pulse shaping
Flashing, starting with pause, fixed time
Flashing, starting with pulse, fixed time
Flashing, pulse initiating
Delay on de-energization
Multi-functional
Adjustable timing function
Delay-on energization
Fleeting contact on energization
Outputs, reversible delayed/undelayed
Pulse forming
On-delayed
Fleeting contact on de-energization
Flashing, pause initiating
Pulse shaping
Flashing, starting with pause, fixed time
Flashing, starting with pulse, fixed time
Flashing, pulse initiating
Delay on de-energization
Multi-functional
Adjustable timing function
Delay-on energization
Fleeting contact on energization
Outputs, reversible delayed/undelayed
Pulse forming
On-delayed
Mains voltage tolerance
24 - 240 V AC (at 50/60 Hz)
24 - 48 V DC
24 - 48 V DC
Voltage type
AC/DC
Suitable for
DIN rail (top hat rail) mounting
Number of contacts (change-over contacts)
1
Number of outputs (delayed, change-over contact)
1
Number of outputs (delayed, normally closed contact)
0
Number of outputs (delayed, normally open contact)
0
Number of outputs (undelayed, change-over contact)
0
Number of outputs (undelayed, normally closed contact)
0
Number of outputs (undelayed, normally open contact)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at DC - max
240 V
Rated control supply voltage (Us) at DC - min
24 V
Time range - max
360000 s
Time range - min
0.05 s
Product category
ETR2 timing relays
Voltage type of operating voltage
AC/DC
Operating voltage at AC, 50 Hz - min
24 V
Operating voltage at AC, 50 Hz - max
240 V
Operating voltage at AC, 60 Hz - min
24 V
Operating voltage at AC, 60 Hz - max
240 V
Operating voltage at DC - min
24 V
Operating voltage at DC - max
48 V
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | No |
| adatto per montaggio su guida a cappello (EF007250) | Sì |
| adatto per montaggio frontale (EF020288) | No |
| innestabile su contattore (EF006952) | No |
| funzione ritardata all'eccitazione (EF003374) | Sì |
| funzione ritardata alla diseccitazione (EF003401) | Sì |
| funzione scorrevole all'attivazione (EF003378) | Sì |
| funzione scorrevole al taglio (EF003402) | Sì |
| funzione stella/triangolo (EF003380) | No |
| funzione formazione d'impulsi (EF003403) | Sì |
| funzione lampeggiante con pausa iniziale, tempo fisso (EF003363) | Sì |
| funzione lampeggiante con impulso iniziale, tempo fisso (EF003364) | Sì |
| funzione ciclica con pausa iniziale, variabile (EF003365) | No |
| funzione ciclica con impulso iniziale, variabile (EF003366) | No |
| intervallo di tempo (EF003384) | 0.05 s |
| comandabile a distanza (EF003361) | No |
| adatto per telecomando (EF003362) | No |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| numero di uscite, non ritardate, contatto di apertura (EF006835) | 0 |
| numero di uscite, non ritardate, contatto di chiusura (EF006836) | 0 |
| numero di uscite, non ritardate, contatto invertitore (EF006837) | 0 |
| numero di uscite, ritardate, contatto di apertura (EF006838) | 0 |
| numero di uscite, ritardate, contatto di chiusura (EF006839) | 0 |
| numero di uscite, ritardate, contatto invertitore (EF006840) | 1 |
| uscite, con commutazione ritardate/non ritardate (EF006988) | Sì |
| con uscita semiconduttore (EF003373) | No |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| tensione d'esercizio DC (EF008208) | 24 V |
| tipo di tensione d'esercizio (EF005294) | AC/DC |
| corrente nominale (EF000001) | 3 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 70 mm |
| profondità (EF000049) | 63 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON EMR ERT EMT EN.pdf | 3 Mbytes |
|
| PDF EATON SAFETY RELAYS ESR5 EN.pdf | 1 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ETR2-69 Y7-262689 262689 ES_262684.pdf | 508 Kbytes |
|
