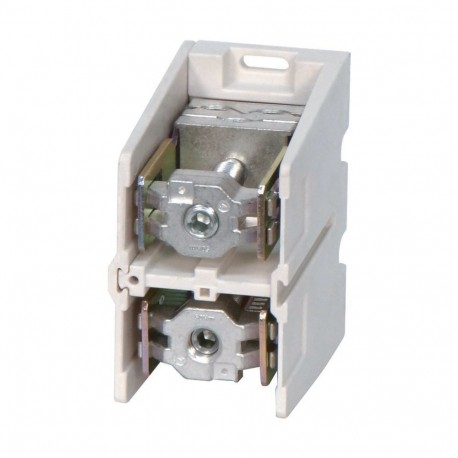

K3X185/1 062985 Y7-62985 EATON ELECTRIC Borne Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K3X185/1 062985 Y7-62985 EATON ELECTRIC Borne

K3X185/1

062985

Y7-62985

EATON-MOELLER

Borne

Conexão terminal, 800A, 1P, Flat/Round

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 800A, 1p, flat/round

Terminais de conexão K, para AL e, um lado redondo e o outro lado plano, corrente nominal de operação Ie = 800 A, número de pólos = 1, capacidades terminais: Fio de cobre trançado redondo, setor trançado, fio redondo sólido, setor sólido e condutor redondo de alumínio sólido, setor sólido = 2x120-240 ou 3x50-185 ou setor de alumínio sólido = 2x150-185 ou 3x95-150 mm². Outro lado: 2x tira de cobre (11x21x1) ou barra de = 50x20 mm, notas: Kits de conversão para terminal de tira em conexão de cabo disponíveis separadamente, tampas de terminais disponíveis separadamente

Mais detalhes


Sistemas de distribuição de energia / switches > Terminal da linha principal

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $328.96
Preço unitário: $328.96
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
062985
EAN
4015080629856
Product Length/Depth
125 mm
Product Height
140 mm
Product Width
78 mm
Product Weight
2.997 kg
Compliances
RoHS conform
Model Code
K3X185/1

Delivery program

Type
Accessory/spare part type
Terminations
Terminals, 160 – 1000 A
Nominal current
800 A
Number of poles
Single-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
800 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
2
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
2
Number of inputs
2
Number of outputs
3
Terminal capacity (aluminum cable)
150 mm² - 185 mm² (2x)
95 mm² - 150 mm² (3x)
Terminal capacity (conductor)
50 mm x 20 mm
Terminal capacity (copper band)
2 segments of 21 mm x 1 mm (11x) for flat strip
Terminal capacity (copper/aluminum cable)
50 mm² - 185 mm² (3x)
120 mm² - 240 mm² (2x)
Conductor cross section, input - min
50 mm²
Conductor cross section, input - max
185 mm²
Conductor cross section, input AWG - min
1 mm²
Conductor cross section, input AWG - max
350 mm²
Conductor cross section, output - min
50 mm²
Conductor cross section, output - max
300 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
Accessory panel building
General switchboard accessory

ETIM for 062985 Sistemas de distribuição de energia (EC000275)
Característica Valor
Número de polos (EF001391) 1
Corrente nominal (EF000001) 800 A
Tipo de conexão (EF000124) Aparafusado
Método de montagem (EF000003) Parafuso
Número de entradas (EF000318) 2
Número de saídas (EF000319) 3
Adequado para núcleos sólidos (EF007816) Não
Útil para condutores trançados (EF007818) Sim
Adequado para condutores de fios finos (EF007804) Não
Adequado para condutores multifilares sem terminal (EF016327) Não
Adequado para condutores multifilares com fios extrafinos (EF016328) Não
Adequado para condutores multifilares com fios extrafinos sem terminal (EF016329) Não
Secção do condutor - entrada (EF016330) 50 mm²
Secção do condutor - saída (EF016331) 50 mm²
Secção do condutor - entrada AWG (EF016332) 1
Secção do condutor - saída AWG (EF016333) 0
Protegido contra contato (EF004521) Sim
Altura (EF000040) 140 mm
Largura (EF000008) 78 mm
Profundidade (EF000049) 125 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K3X185/1 Y7-62985 062985 ES_046374.pdf 2 Mbytes K3X185/1 Y7-62985 062985 ES_046374.pdf
