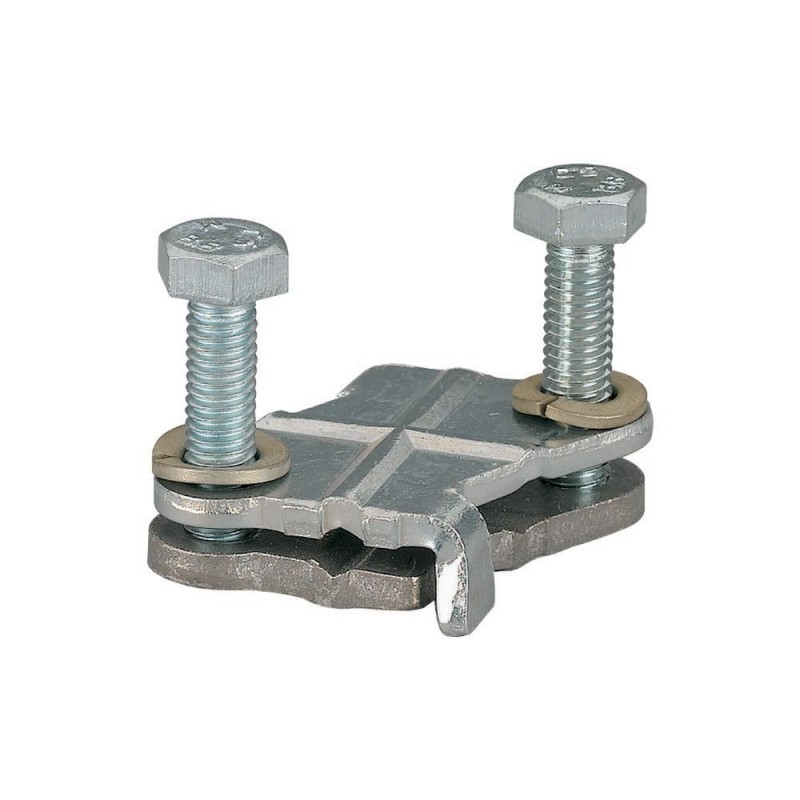

K20X10/35 002325 Y7-2325 EATON ELECTRIC flange Embarrado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K20X10/35 002325 Y7-2325 EATON ELECTRIC flange Embarrado

K20X10/35

002325

Y7-2325

EATON-MOELLER

10

flange Embarrado

distribuidor de barras para CU20x5 (x10, x15)

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU 20x5(x10)

Terminal de barramento ultraplano, capacidade do terminal para cabo redondo = re 1,5-10 ou rf 1,5-6 mm², capacidade do terminal para cabo plano = 3x9x0,8 ou 6x9x0,8 ou 4x16x0,8 ou 6x16x0,8 ou 10x16x0,8, para barramentos de 20x5 / 20x10, corrente nominal de operação Ie = 400A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $98.14
Preço unitário: $9.81
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002325
EAN
4015080023258
Product Length/Depth
40 mm
Product Height
30 mm
Product Width
40 mm
Product Weight
0.07 kg
Compliances
RoHS conform
Model Code
K20X10/35

Especificações do produto

Used with
Cu 20 x 5 mm busbars
Cu 20 x 10 mm busbars
Accessory panel building
Prepared enclosures
Ci insulated enclosure
Accessory for busbar enclosures
Type
Accessory/spare part type
Ultra-flat busbar terminals
Busbar terminals
Width clamp
31 mm
Busbar thickness - max
10 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
124 mm²
Rated operational current (Ie) - max
400 A
Functions
Terminal for flat strip
Rated operation current (Ie)
250 A
200 A
400 A
100 A
160 A
Suitable for
Round conductor connection
Flat rail
Strip conductor connection
Rated operational current
400 A
Terminal capacity (flat strip)
16 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
16 mm x 0.8 mm (4x)
9 mm x 0.8 mm (6x)
16 mm x 0.8 mm (10x)
Terminal capacity (round conductor)
1.5 mm² - 10 mm²
1.5 mm² - 6 mm²

ETIM for 002325 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 20 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 31 mm
Máx. seção transversal do condutor (EF004969) 124 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 400 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim
