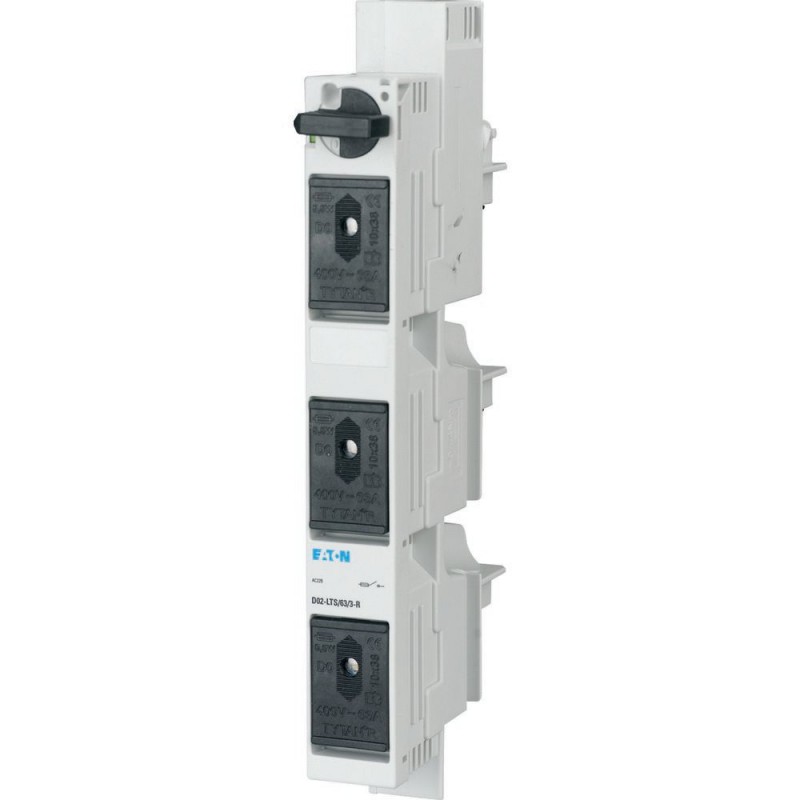

D02-LTS/63/3-R 114316 Y7-114316 EATON ELECTRIC seccionadora D02 ou D01, 63A, 3p 72mm, também para fusíveis c.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

D02-LTS/63/3-R 114316 Y7-114316 EATON ELECTRIC seccionadora D02 ou D01, 63A, 3p 72mm, também para fusíveis c..

D02-LTS/63/3-R

114316

Y7-114316

EATON-MOELLER

seccionadora D02 ou D01, 63A, 3p 72mm, também para fusíveis cilíndricos

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Bus-mounted switch-disconnector with fuses, 63A, 400 V, 3p, D02

A função flash indica sopro de fusível, entrega vazia, sem luvas de travamento ou fusíveis, molas de retenção para fusíveis D01 ou fusíveis cilíndricos fornecidos 10x38, indicador de posição de contato, plugue de fusível sem tampa de rosca, interruptores de carga em todos os polos e sem tocar à mão, versão D02-LTS/63/3-R-HK com contato auxiliar integrado, Bloqueável e selável

Mais detalhes


Disjuntores, fusíveis > Fusível suporte D0

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $213.90
Preço unitário: $213.90
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i busbar system device D02
Catalog Number
114316
EAN
4015081137169
Product Length/Depth
226 mm
Product Height
102 mm
Product Width
27 mm
Product Weight
0.361 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947-3
Model Code
D02-LTS/63/3-R

Delivery program

Type
Amperage Rating
63 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating
400 V AC
Rated operational voltage (Ue) - max
400 V
Rated impulse withstand voltage (Uimp)
6 kV
Rated operation current (Ie)
63 A
Rated conditional short-circuit current tested with links
63 kA
Conventional thermal current ith of auxiliary contacts (1-pole, open)
63 A
Current heat loss per contact at Ie
1.5 W
Frequency rating
40 Hz - 60 Hz
Frequency rating of contacts
40 Hz - 60 Hz
Utilization category
AC-22 B
Overvoltage category
IV
Pollution degree
3

Technical data - mechanical

Enclosure width
226 mm
Frame
E18, D02, C10x38
Mounting method
Busbar with 60 mm clearance
Mounting position
Vertical or horizontal
Mounting width
27 mm per pole (1.5 space units)
Degree of protection
IP20 enclosed
Distance between busbar centers
60 mm
Terminals
Lift terminals
Terminal capacity (solid cable)
1.5 mm² - 35 mm² at box terminal
Construction size
D02
Thread type
E18
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Design verification as per IEC/EN 61439 - technical data

Heat dissipation per contact with fuse link at Ie
7 W
Permitted heat loss from fuse links - max
5.5 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Additional information

Functions
Busbar fuse material
D fuse switch-disconnector with flashing function
Uninterrupted operation (Control mode)
Special features
  • The flash function indicates the blowing of fuse link
  • Supplied empty, without adapter sleeves and fuse links
  • Retaining springs for D01 fuse links or cylindrical fuse links 10x38 supplied
  • Contact position indicator
  • Fuse plug without screw cap
  • Switches the load on all poles and without touching by hand
  • Sealable and lockable
Used with
12 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
30 mm x 5/10 mm rail
15 mm x 5/10 mm rail
60 mm system
185 mm system

ETIM for 114316 Disjuntores e fusíveis (EC000277)
Característica Valor
Número de polos (EF001391) 3
Tamanho do fusível (EF002566) D02
Tensão especificada de funcionamento (EF000228) 400 V
Corrente nominal especificada (EF000227) 63 A

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
D02-LTS/63/3-R Y7-114316 114316 IT_114317.pdf 2 Mbytes D02-LTS/63/3-R Y7-114316 114316 IT_114317.pdf
