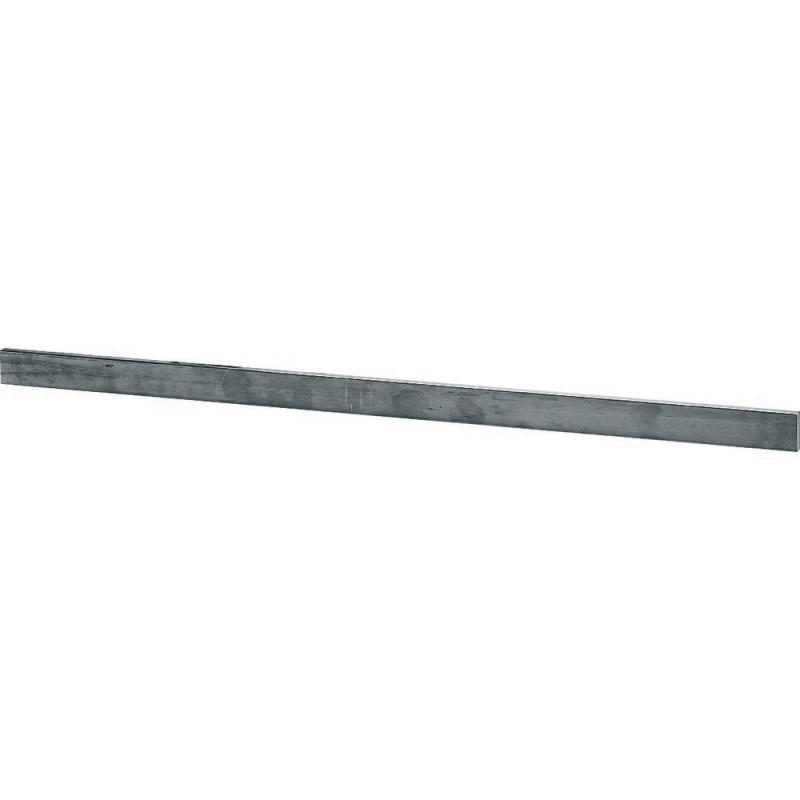

CU20X5-2250 007466 Y7-7466 EATON ELECTRIC barra de cobre Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CU20X5-2250 007466 Y7-7466 EATON ELECTRIC barra de cobre

CU20X5-2250

007466

Y7-7466

EATON-MOELLER

10

barra de cobre

Distribuidor de cobre, 20x5x2250mm, estanhado

Barramento de cobre, 20x5x2250mm, estanhado

Barra de cobre plana para sistema de distribuição IC, superfície estanhada, 20x5 mm, fornecida em comprimentos = 2250 mm, Ie = 250A, quadro de distribuição IC até 630A = 1x 20x5 + 1x 20x10

Mais detalhes


Aparelhos elétricos de baixa tensão > Barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,241.75
Preço unitário: $124.18
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Barramento de cobre, 20x5x2250mm, enlatados
Televisão barra de cobre para CI sistema de distribuição, estanho superfície, 20x5 mm, fornecidos em comprimentos=2250mm, Ie=250A, CI quadro de distribuição de até 630A=1x de 20x5+1x 20x10

Programa de entrega

A gama de produtos
60 mm sistema de
Acessórios
Plano de barras de cobre
Única unidade/unidade Completa
Sistema Modular
Descrição
Televisão barramentos de cobre
Acabamento da superfície
Estanhado
Corrente operacional nominal [eue]
250 A
Comprimento
2250 mm
Para uso com
SH0635/4
SH0632
Cu fator de
2,00 kg
Barramentos de cobre
Largura
20 mm
Altura
5 mm
Intervalo entre o barramento centros de
60 mm
Material
Cobre, estanhado
Notas

O cálculo material de subsídio de ￫ informações Gerais capítulo

Selecionando o barramento de seção transversal e o dispositivo a ser usado ￫ Engenharia capítulo

Dados técnicos

Geral
Normas
PT 13061
Temperatura ambienteTemperatura de funcionamento max.
+35 °C
Intervalo entre o barramento centros de
60 mm
Contactos
Intervalo entre o barramento centros de
60 mm
Nominal ininterrupta de corrente
Com desvios de temperatura, DIN 43671 estipula que um fator de correção k2 deve ser levado em conta
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 5 mm bar [Iu]
200 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 5 mm barramento [euu]
320 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 5 mm bar [Iu]
450 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 10 mm bar [Iu]
360 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 10 mm barramento [euu]
520 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 10 mm barramento [euu]
630 A
Dados elétricos
Corrente operacional nominal [eue]
250 A
As características do Material
Material
Cobre, estanhado
Acabamento da superfície
Estanhado
Notas

Para nominal ininterrupta de corrente ludo contato aplica-se o seguinte: de acordo com a norma DIN 43671 fator de correção k2 deve ser levado em conta no caso de temperaturas diferentes.

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento max.
+35 °C

ETIM for 007466 Componentes industriais para Baixa Tensão (EC001522)
Característica Valor
Corrente nominal especificada In (EF008250) 250 A
Modelo (EF000010) Plano
Comprimento (EF001438) 2250 mm
Largura (EF000008) 20 mm
Altura (EF000040) 5 mm
Flexível (EF000083) Não
Tipo de acabamento (EF000139) Estanhado
