> EATON - MOELLER series>Accesorios de conexión para envolventes>CU20X5-2250 007466 Y7-7466 ELECTRIC Distribuidor de cobre, 20x5x2250mm, estañado
Anterior producto Siguiente producto

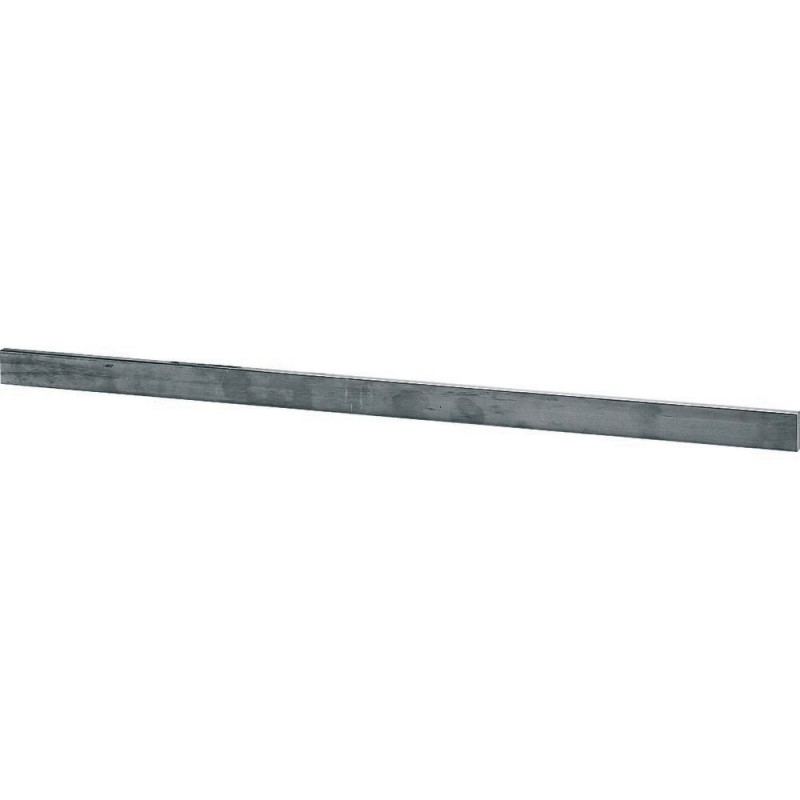

CU20X5-2250 007466 Y7-7466 EATON ELECTRIC Distribuidor de cobre, 20x5x2250mm, estañado Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CU20X5-2250 007466 Y7-7466 EATON ELECTRIC Distribuidor de cobre, 20x5x2250mm, estañado

CU20X5-2250

007466

Y7-7466

EATON-MOELLER

10

Distribuidor de cobre, 20x5x2250mm, estañado

Barra colectora de cobre, 20x5x2250mm, estañada

Barra plana de cobre para sistema de distribución CI, superficie estañada, 20x5 mm, suministrada en longitudes = 2250 mm, Ie = 250A, tablero de distribución CI hasta 630A = 1x 20x5 + 1x 20x10

Más detalles


Componentes industriales de baja tensión > Barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,244.65
Precio unitario: $124.47
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Cobre embarrado, 20x5x2250mm, estañado
Plano de la barra de cobre para CI sistema de distribución, con recubrimiento de estaño de la superficie, 20x5 mm, suministrado en longitudes=2250mm, Ie=250A, CI de la placa de distribución hasta 630A=1x 20x5+1x 20 × 10 ms

Programa de entrega

Gama de productos
60 mm sistema
Accesorios
Plana barras de cobre
Sola unidad/unidad Completa
Sistema Modular
Descripción
Plana de cobre barras colectoras
El acabado de la superficie
Estañado
Corriente de operación nominal [Ie]
250 Un
Longitud
2250 mm
Para el uso con
SH0635/4
SH0632
Cu factor de
2,00 kg
Barras colectoras de cobre
Ancho
20 mm
Altura
5 mm
El intervalo entre el embarrado centros de
60 mm
Material
De cobre, estañado
Notas

Cálculo de material subsidio ￫ información General capítulo

La selección de las barras colectoras de sección transversal y el dispositivo para ser utilizado ￫ de Ingeniería capítulo

Datos técnicos

General
Normas
EN 13061
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+35 °C
El intervalo entre el embarrado centros de
60 mm
Contactos
El intervalo entre el embarrado centros de
60 mm
Nominal de corriente ininterrumpida
Con desviaciones en la temperatura, DIN 43671 estipula que un factor de corrección k2 debe ser tomado en cuenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 5 mm de la barra [Iu]
Doscientos
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 5 mm de embarrado [Iu]
320 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 5 mm de la barra [Iu]
Cuatrocientos cinquenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 10 mm bar [Iu]
Trescientos sesenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 10 mm embarrado [Iu]
520 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 10 mm embarrado [Iu]
Seiscientos treinta
Datos eléctricos
Corriente de operación nominal [Ie]
250 Un
Características de los materiales
Material
De cobre, estañado
El acabado de la superficie
Estañado
Notas

Para nominal de corriente ininterrumpida luel contacto se aplica lo siguiente: según DIN 43671 factor de corrección k2 debe ser tomado en cuenta en caso de temperaturas diferentes.

La verificación del diseño según la norma IEC/EN 61439

Ambiente de funcionamiento temperatura máx.
+35 °C

ETIM for 007466 Interruptores de baja tensión (EC001522)
Característica Valor
Corriente nominal In (EF008250) 250 A
Modelo (EF000010) Plano
Longitud (EF001438) 2250 mm
Anchura (EF000008) 20 mm
Altura (EF000040) 5 mm
Flexible (EF000083) No
Tratamiento de superficie (EF000139) Estañado

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
