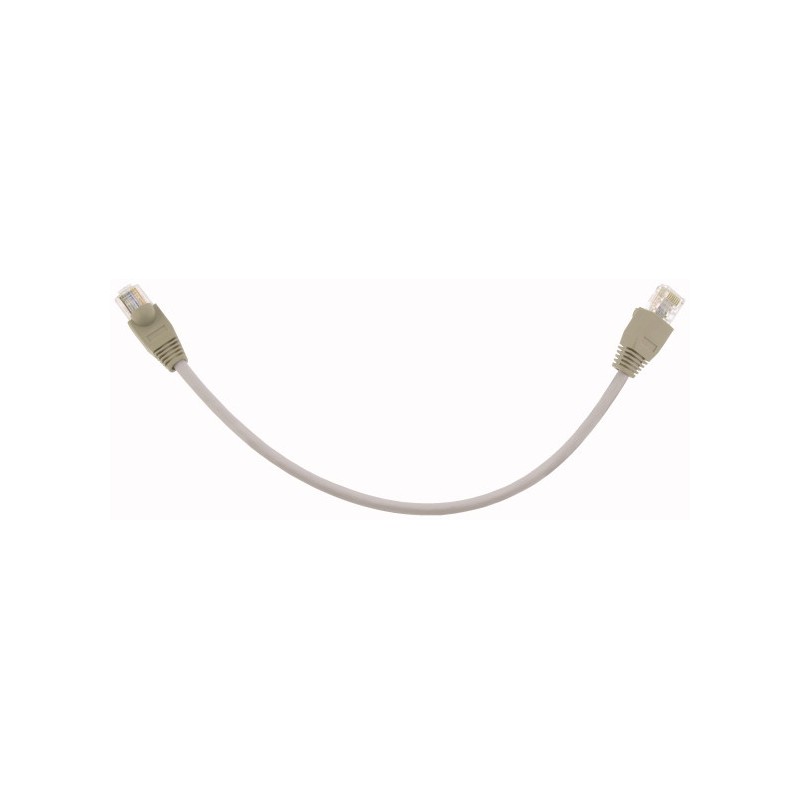

EASY-NT-30 256283 0004520996 EATON ELECTRIC Network Cable 0.3m Easy-Net Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY-NT-30 256283 0004520996 EATON ELECTRIC Network Cable 0.3m Easy-Net

EASY-NT-30

256283

0004520996

EATON-MOELLER

Network Cable 0.3m Easy-Net

Mais detalhes


Relés programáveis ​​EASY e displays MFD

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Cabo de conexão para dispositivos de rede através do easyNet, 2xRJ45, 30cm
Cabo de conexão do easyNet de interconexão, pré-fabricadas a 30 cm 2 plugs RJ45 nas extremidades

Programa de entrega

Descrição
Cabo de ligação para XC200 a interface do switch
Comprimento
0,3 m
Para uso com
easy800
MFD-...-CP8...
Para uso com
easyNet

Dados técnicos

Pares de 2 x 0,14 mm2
Condutor de material
E-Cu 58 F21 nach DIN 40500 Teil 4
Condutor de material
Max. De 0,49 mm (Cu fio desencapado 7 x 0,16 mmDois)
Núcleo
0,60 mm ±0.10 (dielétrico de polietileno, livre de halogênio, a cada dois núcleos emparelhado e torcida: wsbl-bl, wsor-ou, wsgn-gn, wsbr-br)
Encalhe
Quatro pares de
Bainha
4,5 mm ± 0.2 (livre de halogênio invólucro material, retardador de chama (FRNC)) mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Cabos (EG000001) / Dados e o cabo de comunicação (cobre) (EC003249)
Condutor de superfície
Nua
Diâmetro do condutor
4,5 mm
Nominal da seção transversal do condutor
De 0,14 mm2
AWG-tamanho
Vinte e seis
Categoria de condutor
Classe 2 = encalhado
Número de núcleos
Oito
Número de encalhe elementos
Dois
Encalhe elemento
Pares
Núcleo de material de isolamento
Outros
Especificação do núcleo de isolamento
Núcleo de identificação
Cor
A tela do encalhe elemento
Nenhum
Encalhe
A tela do encalhe
Nenhum
Longitudinal de água de bloqueio do cabo
Radial de água de bloqueio do cabo
Bainha protetora
Armouring
Material da bainha exterior
Especificação do material da bainha exterior
A bainha exterior de cor
Cinza
Reação-a-classe de incêndio, de acordo com a EN 13501-6
Fumaça de desenvolvimento de classe de acordo com a EN 13501-6
Euro classe de gotas/partículas em chamas de acordo com a EN 13501-6
Euro classe de acidez de acordo com a EN 13501-6
Livre de halogênio (acc. PT 60754-1/2)
Sim
Livre de halogênio (acc. IEC 60754-2)
Retardante de chama
Nenhum
Baixa de fumo (acc. PT 61034-2)
Nenhum
Baixa de fumo (acc. IEC 61034-2)
Sim
Resistente ao óleo (acc. PT 60811-404)
Resistente ao óleo (acc. IEC 60811-404)
A integridade de isolamento em conformidade com a norma IEC 60331
A integridade do circuito
Diâmetro exterior aprox.
4,5 mm
Min. permitido o raio de curvatura, movendo-se de aplicativo com forçado-orientação
mm
Min. permitido o raio de curvatura, a movimentação de aplicação/livre circulação
mm
Min. permitido o raio de curvatura, artigos de papelaria aplicação/instalação permanente
mm
Permitido cabo externo de temperatura durante a montagem, manuseio,
-25 - 60 °C
Permitido externo do cabo temperatura, após a montagem sem vibração
-25 - 60 °C
Categoria
5E
Valor de NVP
67 %
Instalação subterrânea
Nenhum
Resistente aos raios UV

Aprovações

Padrões De Produto
IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2258-02
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
