EASY-NT-30 256283 0004520996 EATON ELECTRIC Cable de conexión EasyNet Prefabricado 2 x RJ45 30 cm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY-NT-30 256283 0004520996 EATON ELECTRIC Cable de conexión EasyNet Prefabricado 2 x RJ45 30 cm

EASY-NT-30

256283

0004520996

EATON-MOELLER

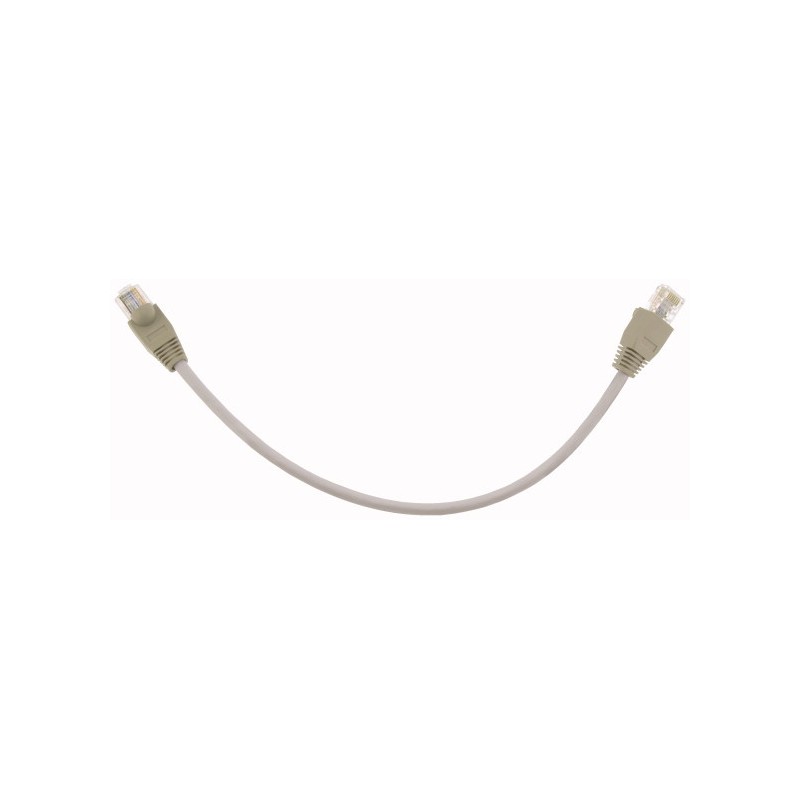

Cable de conexión EasyNet; Prefabricado; 2 x RJ45; 30 cm

Cable de conexión para dispositivos de red a través de easyNet, 2xRJ45, 30cm

Cable de conexión en la interconexión easyNet, prefabricado a 30 cm 2 enchufes RJ45 en los extremos

Más detalles


Cables / Conductores > Cable de datos y comunicación (cobre)

Relés programables EASY y pantallas MFD

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Cable de conexión para dispositivos de red a través de easyNet, 2xRJ45, 30cm
El cable de conexión en el easyNet de interconexión, prefabricados de 30 cm 2 conectores RJ45 en los extremos

Programa de entrega

Descripción
Cable de conexión para XC200 a la interfaz de conmutador
Longitud
0.3 m
Para el uso con
easy800
MFD-...-CP8...
Para el uso con
easyNet

Datos técnicos

Parejas 2 x 0,14 mm2
Material Conductor
E-Cu 58 F21 nach DIN 40500 Teil 4
Material Conductor
Max. 0.49 mm (cable de cobre desnudo de 7 x 0,16 mmDos)
Core
0.60 mm ±0.10 (dieléctrico de polietileno, libre de halógenos, cada dos núcleos vinculados y twisted: wsbl-bl, wsor-o, wsgn-gn, wsbr-br)
Varamiento
Cuatro pares de
La vaina
4.5 mm ± 0.2 (carcasa de material libre de halógenos, retardante de la llama (FRNC)) mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Cables (EG000001) / Datos y cable de comunicación (cobre) (EC003249)
Superficie de los conductores
Desnudo
Diámetro del conductor
4.5 mm
Sección Nominal del conductor
0,14 mm2
AWG-tamaño
Veintiséis
Categoría de conductores
Clase 2 = cadena
Número de núcleos de
Ocho
Número de varamientos elementos
Dos
Varamiento elemento
Pares
Núcleo de material aislante
Otros
Especificación de aislamiento de núcleo
Núcleo de identificación
Color
La pantalla de los varamientos elemento
Ninguno
Varamiento
La pantalla de los varamientos
Ninguno
Longitudinal de agua bloqueo de cable
Radial de agua bloqueo de cable
Funda de protección
El blindaje
Material de la cubierta exterior
Especificación del material de la cubierta exterior
El color exterior de la vaina
Gris
Reacción al fuego clase a según EN 13501-6
El humo de desarrollo de la clase según EN 13501-6
Euro clase de gotas/partículas en llamas según EN 13501-6
Euro clase de acidez según EN 13501-6
Libre de halógenos (acc. EN 60754-1/2)
Sí
Libre de halógenos (acc. IEC 60754-2)
Retardante de llama
No
Humo bajo (acc. EN 61034-2)
No
Humo bajo (acc. IEC 61034-2)
Sí
Resistente al aceite (acc. EN 60811-404)
Resistente al aceite (acc. IEC 60811-404)
Aislamiento de integridad, de acuerdo con la norma IEC 60331
La integridad del circuito
Diámetro exterior aprox.
4.5 mm
Min. permitido radio de curvatura, se mueve de la aplicación forzada de orientación
mm
Min. permitido radio de curvatura, en movimiento/de aplicación la libre circulación
mm
Min. permitido radio de curvatura, papelería aplicación/instalación permanente
mm
Permitido que el cable exterior de la temperatura durante el montaje y manipulación
-25 - 60 °C
Permitido que el cable exterior de la temperatura después de montar sin vibración
-25 - 60 °C
Categoría
5E
NVP valor
67 %
Instalación subterránea
No
Resistente a los rayos UV

Aprobaciones

Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

ETIM for 256283 Cables (EC003249)
Característica Valor
Duplex (EF023003) No
Material del conductor (EF001622) Otros
Superficie del conductor (EF010804) Descubierto
Diámetro del conductor (EF001621) 4.5 mm
Sección nominal del conductor (EF000060) 0.14 mm²
Calibre AWG (EF011789) 26
Clase del conductor (EF001632) Clase 2 = rígido de varios hilos
Número de hilos (EF001792) 8
Número de elementos del trenzado (EF001688) 2
Elemento de trenzado (EF001617) No
Material de aislamiento del conductor (EF000061) Otros
Especificación aislamiento del conductor (EF011805) Otros
Identificación de los conductores aislados según HD 308 S2 (EF013766) No
Tipo de identificación de los conductores (EF000067) Color
Apantallado sobre elemento de trenzado (EF001623) Ninguno
Trenzado (EF003802) Otros
Apantallado sobre trenzado (EF001624) Ninguno
Cable con obturación longitudinal (EF011011) Sí
Cable con obturación radial (EF011012) No
Apto para instalación subterránea (EF003689) No
Tipo de instalación subterránea autorizado (EF015176) Otros
Revestimiento de protección (EF001691) Otros
Material de cubierta (EF001625) Otros
Especificación del material de cubierta (EF011806) Otros
Color de cubierta exterior (EF001618) Gris
Blindaje/refuerzo (EF001683) Ninguno
Refuerzo de material (EF013440) Otros
Geometría del cable (EF013532) Redondo
Retardante de llama según IEC 60332-1-2 (EF016492) No
Retardante de llama según IEC 60332-3-21 (Cat A F/R) (EF016493) No
Retardante de llama según IEC 60332-3-22 (Cat A) (EF016494) No
Retardante de llama según IEC 60332-3-23 (Cat B) (EF016495) No
Retardante de llama según IEC 60332-3-24 (Cat C) (EF016496) No
Retardante de llama según IEC 60332-3-25 (Cat D) (EF016497) No
Baja emisión de humos según EN IEC 61034-2 (EF003799) No
Sin halógenos según IEC 60754-1 (EF016498) No
Sin halógenos según EN IEC 60754-2 (EF003792) No
Sin halógenos según IEC 60754-3 (EF016500) No
Clase de reacción al fuego según EN 13501-6 (EF011577) Ninguno
Reacción al fuego según EN 13501-6: Producción de humo (EF011578) Ninguno
Reacción al fuego según EN 13501-6: Gotas/partículas inflamables (EF011579) Ninguno
Reacción al fuego según EN 13501-6: Acidez (EF011580) Ninguno
Integridad del circuito según IEC 60331-23 (EF016619) No
Resistente al aceite según EN IEC 60811-404 (EF009770) No
Diámetro exterior aprox. (EF003921) 4.5 mm
Radio de curvatura mín. permitido, uso flexible con guiado forzado (EF011801) 120 mm
Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) 120 mm
Radio de curvatura mín. permitido, instalación fija (EF011803) 120 mm
Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) -25 °C
Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) -25 °C
Categoría (EF001619) 5E
Valor NVP (EF008387) 67 %
Certificado para aplicaciones marinas (EF013772) No
Adecuado como cable telefónico (EF013768) No
Adecuado como cable de datos de ordenador (EF013769) No
Adecuado como cable de señal (EF013770) Sí
Apto para uso como cable de alarma de seguridad (EF017089) No
Hilo de drenaje (EF001029) No
Con cable de desgarre (EF017088) No
Altura aproximada de cable (EF003797) 5 mm
Con protección contra roedores (EF007960) No
Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) No
Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) No
