> >>DILM500-XMV 208289 XTCEXMLM ELECTRIC XTCEXMLM intertravamento mecânico
Produto anterior Próximo produto

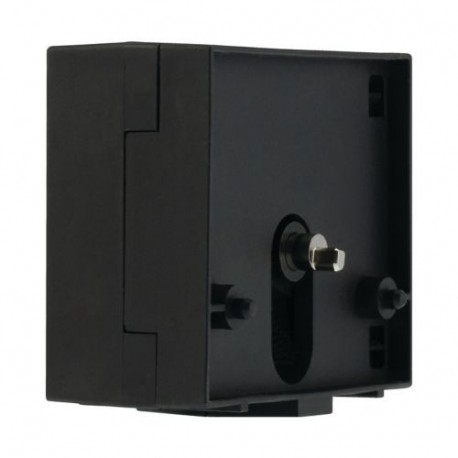

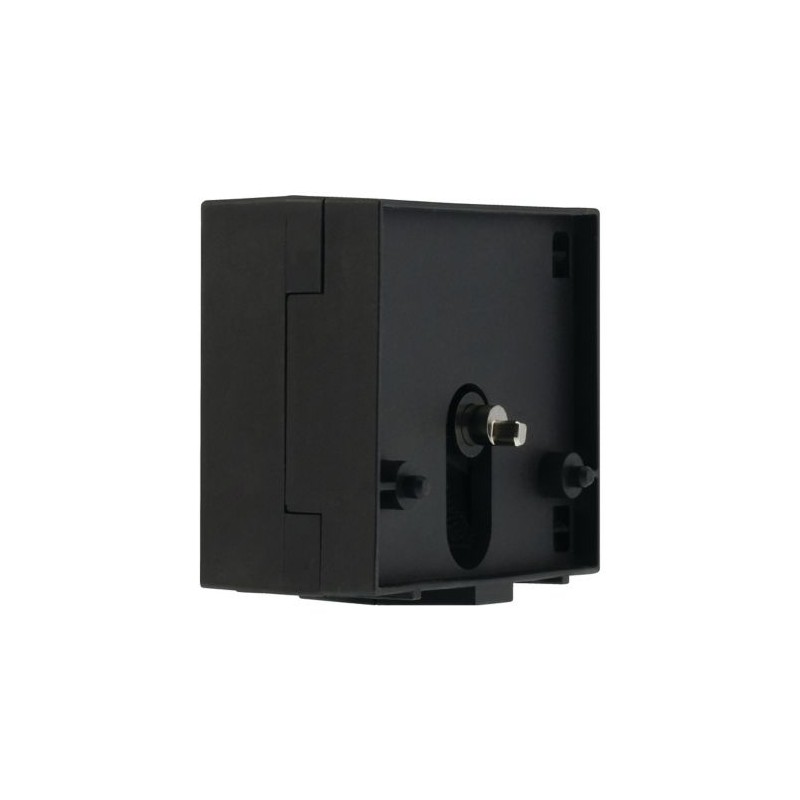

DILM500-XMV 208289 XTCEXMLM EATON ELECTRIC XTCEXMLM intertravamento mecânico Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM500-XMV 208289 XTCEXMLM EATON ELECTRIC XTCEXMLM intertravamento mecânico

DILM500-XMV

208289

XTCEXMLM

EATON-MOELLER

XTCEXMLM intertravamento mecânico

Mais detalhes


Disjuntores de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Contatores mais de 170 A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $53.68
Preço unitário: $53.68

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Intertravamento mecânico para DILM185A até DILM500
Intertravamento, gama de Produtos: Acessórios, intertravamento Mecânico, Para utilização com: DILM185A, DILM225A,, DILM250, DILM300A,, DILM400, DILM500,

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Intertravamento mecânico
Para uso com
DILM185A, DILM225A,
DILM250, DILM300A,
DILM400, DILM500,
Para uso com
Intertravamento mecânico para DILM185 até DILM500
Notas

Para contatores com as mesmas ou diferentes ímã sistemas, montado horizontalmente ou verticalmente, vida útil mecânica 5 x 10 operaçõesSeisConexões entre o intertravamento mecânico e o contatorNenhumContato auxiliar possível.

Contatores DILM250 para DILM500 podem ser interligados uns com os outros em todas as combinações.

Contatores DILM185A e DILM225A podem ser interligados uns com os outros em todas as combinações.

Para combinações de DILM185A ou DILM225A com DILM250 para DILM500, manter um 36 mm de deslocamento para a placa de montagem (IL03406009Z).

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Acessórios de baixa tensão, com tecnologia de chaveamento (EC002498)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Componente de baixa tensão, com tecnologia de chaveamento (acessórios) ([email protected] [AKN570013])
Tipo de acessório
Travamento mecânico

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

2100DIM-21

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
