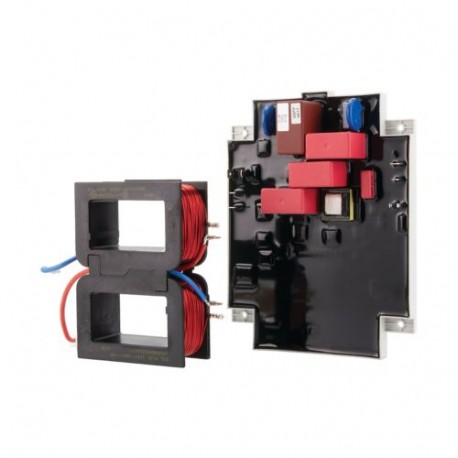

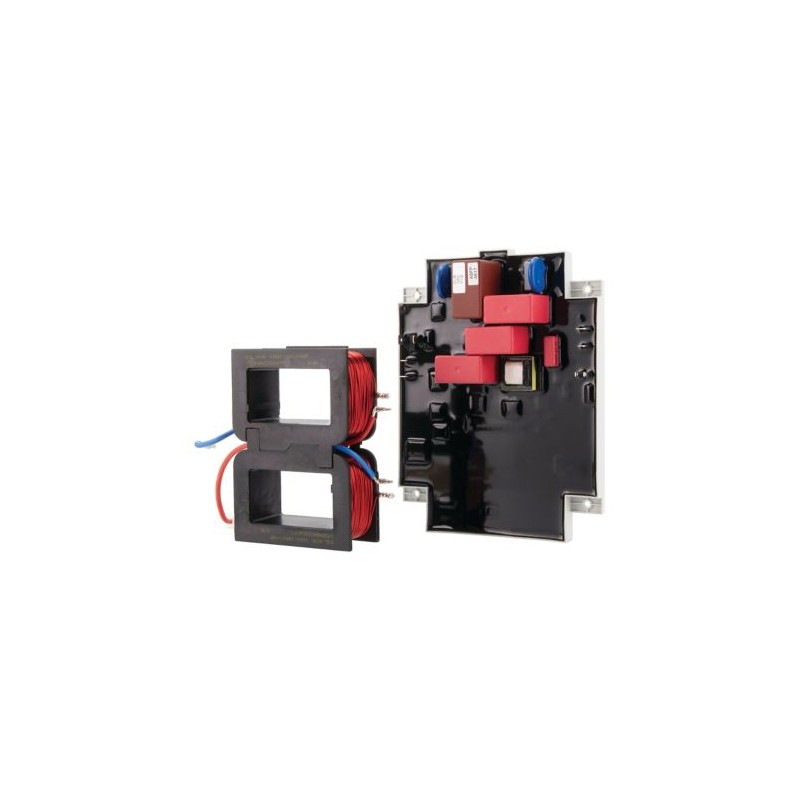

DILM1000-XSP/E(RA250) 289145 Y7-289145 EATON ELECTRIC Módulo XTCERENCOILNA bobina + eletrônico Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM1000-XSP/E(RA250) 289145 Y7-289145 EATON ELECTRIC Módulo XTCERENCOILNA bobina + eletrônico

DILM1000-XSP/E(RA250)

289145

Y7-289145

EATON-MOELLER

Módulo XTCERENCOILNA bobina + eletrônico

Bobina de Reposição com Módulo Eletrônico para DILM580... 1000 RA250

Eaton Moeller® series DILM Replacement coil, RA 250: 110 - 250 V 40-60 Hz/110 - 250 V DC, AC and DC operation, For use with: DILM580, DILM650, DILM750, DILM820, DILM1000

Bobina de substituição, Tensão de acionamento: RA 250: 110 - 250 V 40-60 Hz/110 - 250 V DC, Tensão AC/DC: Operação AC, Para uso com: DILM580, DILM650, DILM750, DILM820, DILM1000

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina para contator

Contatores mais de 170 A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,236.64
Preço unitário: $1,236.64
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series DILM replacement coil
Catalog Number
289145
Product Length/Depth
100 mm
Product Height
175 mm
Product Width
135 mm
Product Weight
1.31 kg
Certifications
CSA File No.: 012528
UL
UL 508
CSA-C22.2 No. 14-05
UL File No.: E29096
IEC/EN 60947-4-1
CE
CSA
CSA Class No.: 3211-04
UL Category Control No.: NLDX
Model Code
DILM1000-XSP/E(RA250)

Geral

Accessories
Individual coils
Product category
Accessories

Condições meteorológicas

Ambient operating temperature - min
-40 °C
Ambient operating temperature - max
60 °C

Sistema magnético

Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
250 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
250 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
250 V

Verificação do design

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 289145 Componentes industriais para Baixa Tensão (EC001043)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 110 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 110 V
Tensão de alimentação de corrente nominal DC (EF003980) 110 V
Tipo de tensão para atuação (EF008242) AC/DC

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM1000-XSP/E(RA250) Y7-289145 289145 ES_289145.pdf 3 Mbytes DILM1000-XSP/E(RA250) Y7-289145 289145 ES_289145.pdf
