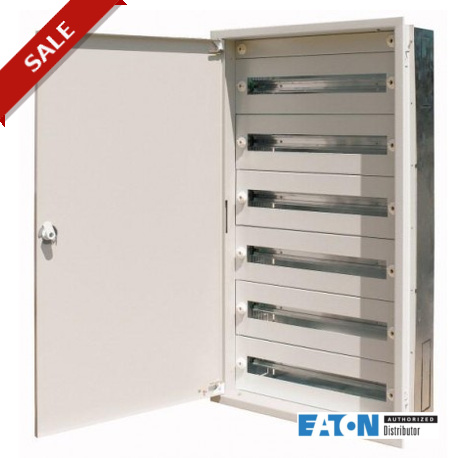

BP-U-800/10-C 293320 EATON ELECTRIC Complete flush-mounting service distribution board with three-point turn..
BP-U-800/10-C
293320
EATON-MOELLER

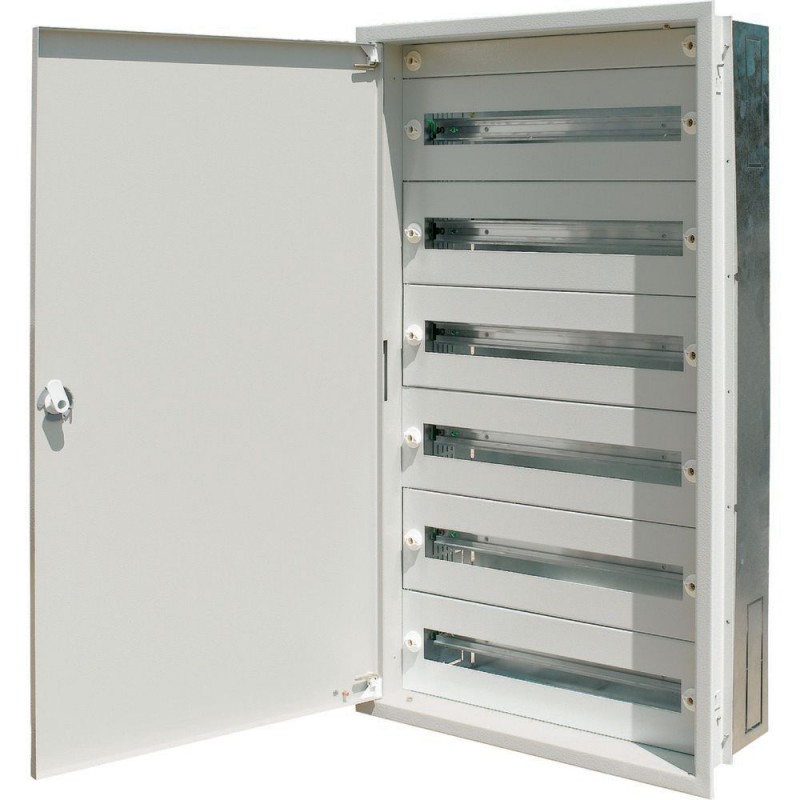

Complete flush-mounting service distribution board with three-point turn-lock, W800mm H1000mm
Quadro de distribuição de serviço embutido -・Totalmente montado, IP30, cinza, RAL 7035, largura 800 mm, altura externa 1000 mm, 210HP, 6 linhas, incl. canal de parede, painéis superior/inferior para canal de parede, moldura de porta embutida e painel lateral de montagem, apenas para configuração de montagem MSW, profundidade de montagem de 240 mm, incl. kit de trilho DIN, inclui placas frontais (150 mm) com recorte do dispositivo (45 mm), tampas metálicas aterradas, grande superfície de fiação, equipamento interno variável com estrutura de montagem removível, design bem estruturado e multicamadas para instalação facilmente acessível: painel lateral de montagem - trilhos DIN ... - caixa, a porta pode estar à direita ou à esquerda
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, montagem embutida | PV | CO | 72 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, montagem embutida | PV | CO | 144 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição (ecl@ss8-27-14-24-09 [ACN387007]) | |||
Método de montagem | Flush montado (gesso) | ||
Número de linhas | 6 | ||
Largura em número de modular espaçamentos | 35 | ||
Tipo da capa | Fechado | ||
Com tampa transparente | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 1000 | |
Largura | mm | 800 | |
Profundidade | mm | 247 | |
Construído-em profundidade | mm | 240 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Cinza | ||
RAL-número | 7035 | ||
Grau de proteção (IP) | IP30 | ||
| Característica | Valor |
|---|---|
| Método de montagem (EF000003) | Montagem embutida (gesso) |
| Quantidade de filas (EF000266) | 6 |
| Largura em número de módulos (EF002950) | 35 |
| Tipo de cobertura (EF000339) | Porta |
| Tipo de tampa (EF009212) | Fechado |
| Tampa/porta transparente (EF006244) | Não |
| Porta para passagem de sinal (EF015941) | Não |
| Com fechadura (EF006306) | Não |
| Material da caixa protetora (EF001596) | Aço |
| Profundidade incorporada (EF000218) | 240 mm |
| Profundidade interior (EF001131) | 180 mm |
| Borne de terra (EF015776) | Não |
| Borne de neutro (EF015777) | Não |
| Calha DIN (EF001134) | Sim |
| Com tampa de montagem (EF000118) | Não |
| Extensão possível (EF001088) | Sim |
| Versão EMC (EF001062) | Não |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7035 |
| Grau de proteção (IP) (EF005474) | IP30 |
| Altura (EF000040) | 1015 mm |
| Largura (EF000008) | 815 mm |
| Profundidade (EF000049) | 200 mm |
