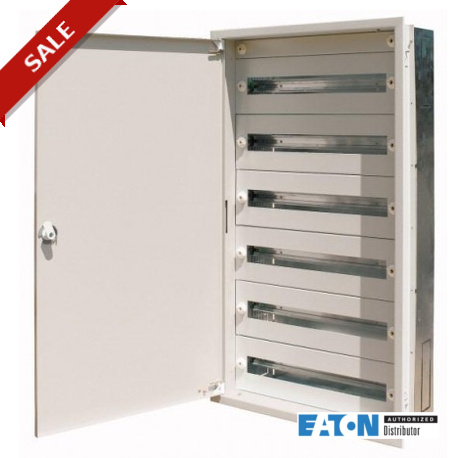

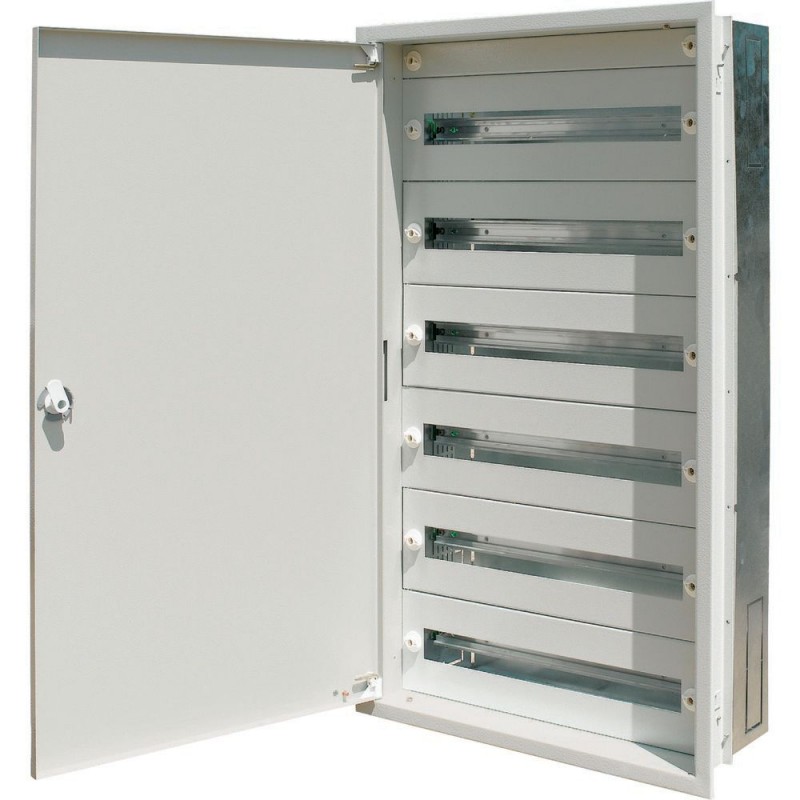

BP-U-800/10-C 293320 EATON ELECTRIC Tableau modulaire à encastrer avec fermeture quart de tour, complet, lar..
BP-U-800/10-C
293320
EATON-MOELLER
Tableau modulaire à encastrer avec fermeture quart de tour, complet, larg.800mm H1000mm
Tableau de distribution de service encastré -・entièrement assemblé, IP30, gris, RAL 7035, largeur 800 mm, hauteur extérieure 1000 mm, 210 CV, 6 rangées, y compris cagoule murale, panneaux supérieur/inférieur pour la cale murale, cadre de porte encastré et panneau latéral de montage, pour la configuration de montage MSW uniquement, profondeur de montage 240 mm, y compris le kit de rail DIN, comprend les plaques frontales (150 mm) avec découpe de l’appareil (45 mm), Couvercles métalliques mis à la terre, grande surface de câblage, aménagements intérieurs variables avec cadre de montage amovible, conception bien structurée et multicouche pour une installation facilement accessible : panneau latéral de montage - rails DIN ... - boîtier, la porte peut être à droite ou à gauche
Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Technical data for design verification | |||
Heat dissipation, at an ambient temperature of 35°C, delta T: 20 degrees, calculated as per IEC 60890 | |||
Individual enclosure, flush mounting | PV | CO | 72 |
Heat dissipation, at an ambient temperature of 35°C, delta T: 35 degrees, calculated as per IEC 60890 | |||
Individual enclosure, flush mounting | PV | CO | 144 |
IEC/EN 61439 design verification | |||
10.2 Strength of materials and parts | |||
10.2.2 Corrosion resistance | Meets the product standard's requirements. | ||
10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard's requirements. | ||
10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard's requirements. | ||
10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects | Meets the product standard's requirements. | ||
10.2.4 Resistance to ultra-violet (UV) radiation | Not relevant to indoor installations. | ||
10.2.5 Lifting | Does not apply to enclosures without lifting aids. | ||
10.2.6 Mechanical impact | IK07 | ||
10.2.7 Inscriptions | Meets the product standard's requirements. | ||
10.3 Degree of protection of ASSEMBLIES | IP30 | ||
10.4 Clearances and creepage distances | Is the panel builder's responsibility. | ||
10.5 Protection against electric shock | < 0.1 Ω; meets the product standard's requirements. | ||
10.6 Incorporation of switching devices and components | Is the panel builder's responsibility. | ||
10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. | ||
10.8 Connections for external conductors | Is the panel builder's responsibility. | ||
10.9 Insulation properties | |||
10.9.2 Power-frequency electric strength | Ui= 440 V AC | ||
10.9.3 Impulse withstand voltage | 4 kV | ||
10.9.4 Testing of enclosures made of insulating material | Does not apply to metal enclosures. | ||
10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. | ||
10.11 Short-circuit rating | Is the panel builder's responsibility. | ||
10.12 Electromagnetic compatibility | Is the panel builder's responsibility. | ||
10.13 Mechanical function | Meets the product standard's requirements. |
| Distribution boards (EG000023) / Small distribution board (EC000214) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (incl. small distribution board) / Small distribution board (ecl@ss8-27-14-24-09 [ACN387007]) | |||
Mounting method | Flush mounted (plaster) | ||
Number of rows | 6 | ||
Width in number of modular spacings | 35 | ||
Type of cover | Closed | ||
With transparent cover | No | ||
Material housing | Steel | ||
Height | mm | 1000 | |
Width | mm | 800 | |
Depth | mm | 247 | |
Built-in depth | mm | 240 | |
DIN-rail | Yes | ||
With mounting plate | No | ||
Extension possible | Yes | ||
EMC-version | No | ||
Colour | Grey | ||
RAL-number | 7035 | ||
Degree of protection (IP) | IP30 | ||
Caractéristiques techniques pour la vérification de la conception | |||
Puissance dissipée à température ambiante de 35°C, Delta T 20°, calculée selon IEC60890 | |||
Coffret individuel montage encastré | PV | W | 72 |
Puissance dissipée à température ambiante de 35°C, Delta T 35°, calculée selon IEC60890 | |||
Coffret individuel montage encastré | PV | W | 144 |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Ne concerne pas une installation à l'intérieur. | ||
10.2.5 Elevation | Ne concerne pas les coffrets sans dispositif de levage. | ||
10.2.6 Essai de choc | IK07 | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | IP30 | ||
10.4 Distances d'isolement et lignes de fuite | Sous la responsabilité du tableautier. | ||
10.5 Protection contre les chocs électriques | < 0,1 Ω - les exigences de la norme produit sont respectées. | ||
10.6 Montage de matériel | Sous la responsabilité du tableautier. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Ui= 440 V AC | ||
10.9.3 Tension de tenue aux chocs | 4 kV | ||
10.9.4 Test d'enveloppes en matière isolante | Ne concerne pas les coffrets en métal. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Les exigences de la norme produit sont respectées. |
| (EG000023) / Petit distributeur d'installation (EC000214) | |||
| Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Small distribution board (ecl@ss8-27-14-24-09 [ACN387007]) | |||
Mode de montage | Encastré | ||
Nombre de séries | 6 | ||
Largeur en unités de division | 35 | ||
Type de couvercle | Fermé | ||
Couvercle transparente | Non | ||
Matière du boîtier | Acier | ||
Hauteur | mm | 1000 | |
Largeur | mm | 800 | |
Profondeur | mm | 247 | |
Profondeur d'encastrement, totale | mm | 240 | |
Rail DIN | Oui | ||
Avec plaque de montage | Non | ||
Possibilité de montage adossé | Oui | ||
Exécution EMV | Non | ||
Couleur | Gris | ||
Numéro RAL | 7035 | ||
Classe de protection (IP) | IP30 | ||
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Encastré |
| Nombre de rangées (EF000266) | 6 |
| Largeur dans les unités de partition (EF002950) | 35 |
| Type de couvercle (EF000339) | Porte |
| Finition du couvercle (EF009212) | Fermé |
| Couvercle/porte transparent(e) (EF006244) | Non |
| Porte pour transmission du signal (EF015941) | Non |
| Avec serrure (EF006306) | Non |
| Matériau du boîtier (EF001596) | Acier |
| Profondeur d'encastrement (EF000218) | 240 mm |
| Profondeur intérieure (EF001131) | 180 mm |
| Borne de mise à la terre (EF015776) | Non |
| Borne à conducteur neutre (EF015777) | Non |
| Avec Rail DIN (EF001134) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Possibilité de montage en saillie (EF001088) | Oui |
| Finition CEM (EF001062) | Non |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Classe de protection (IP) (EF005474) | IP30 |
| Hauteur (EF000040) | 1015 mm |
| Largeur (EF000008) | 815 mm |
| Profondeur (EF000049) | 200 mm |
