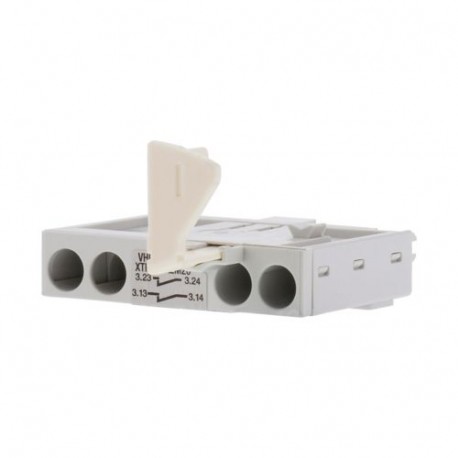

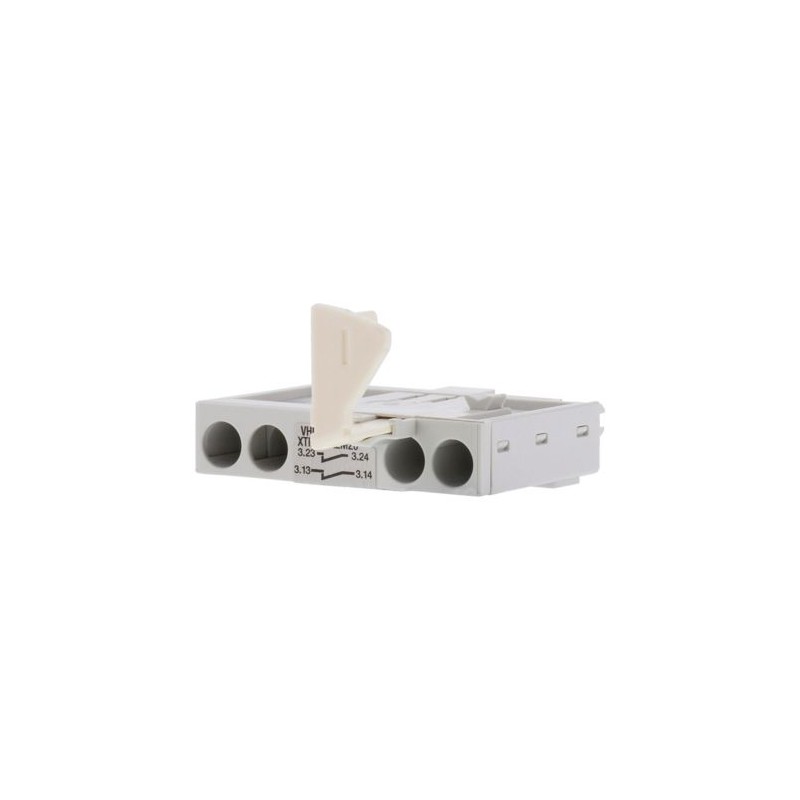

VHI20-PKZ01 278495 XTPBXFAEM20 EATON ELECTRIC XTPBXFAEM20 desenvolvidos contactos auxiliares (2NA)
VHI20-PKZ01
278495
XTPBXFAEM20
EATON-MOELLER
5
XTPBXFAEM20 desenvolvidos contactos auxiliares (2NA)
Disjuntores de baixa tensão > Bloco de contatos auxiliares
Acessórios PKZ
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲O contato auxiliar, opera como um dos primeiros-fazer contato, 2N/O início
Contatos auxiliares, Contatos N/S = Normalmente aberto: 2 N/S, Para uso com: PKZM01
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Contatos auxiliares, cedo-fazer
Para o prematuro tensão de aplicação da Sub-versão, por exemplo, em circuitos de PARADA de EMERGÊNCIA de acordo com a EN 60204.
Contactos
N/S = Normalmente aberto
2 N/S
Contato sequência
Para uso com
PKZ01 cedo-fazer contatos auxiliares
Para uso com
PKZM01
Notas
Pode ser colocado à frente de:
Motor de proteção disjuntor
Motor de proteção disjuntor
Dados técnicos
Contatos auxiliares
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue] [Ue]
440 V CA
Tensão operacional nominal [Ue] [Ue]
250 V DC
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
690 V AC
Corrente operacional nominal [eue]AC-15220 - 240 V [Ie]
1 Um
Corrente operacional nominal [eue]DC-13 L/R - 100 ms24 V [Ie]
2
Tempo de vidaVida útil mecânica [Operações]
> 0,1 x 10Seis
Tempo de vidaVida útil elétrica [Operações]
0,1 x 10Seis
Circuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaFusível
10 Um gG/gL
Terminal de capacidades
Sólido ou condutor flexível, com virola
0,75 - 1,5 mmDois
Sólido ou trançado
18 - 16 AWG
A classificação de dados para tipos de aprovados
Piloto DeverAC operado
E150
Uso GeralAC
300 V
Uso GeralAC
0,5 A
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
1 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.03 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Dois
Número de contatos como contato normalmente fechado
Zero
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
1 Um
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Dimensões
