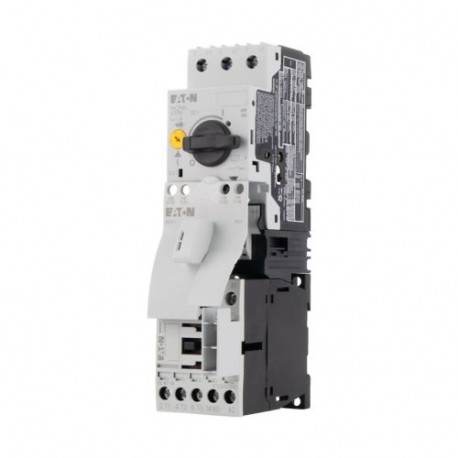

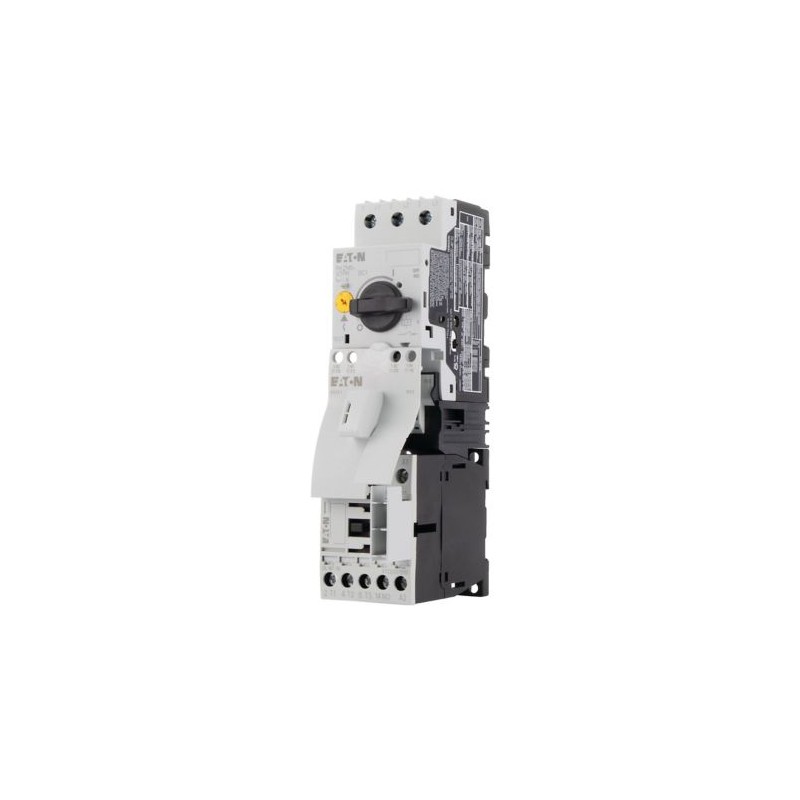

MSC-D-0,25-M7(230V50HZ) 281925 XTSCP25B007BFNL EATON ELECTRIC XTSCP25B007BFNL partida de motor 0.21A 0.06kw ..
MSC-D-0,25-M7(230V50HZ)
281925
XTSCP25B007BFNL
EATON-MOELLER
XTSCP25B007BFNL partida de motor 0.21A 0.06kw MSC-D-0,25-M7 (230V50Hz)
Motor de arranque direto 0.06kW 400V 150kA 230V 50Hz
Motor de arranque DOL, 380 V 400 V 415 V: 0,06 kW, IR= 0,16 - 0,25 A, 230 V 50 Hz, 240 V 60 Hz, AC
Disjuntores de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Chaves de proteção do motor
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲DOL starter, 380 V, 400 V, 415 V: 0.06 kW, Ir= A 0,16 - 0,25 A, 230 V, 50 Hz 240 V 60 Hz, AC
DOL starter, Basic dispositivo: MSC, Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo em sua embalagem., Classificações do Motor potência nominal do Motor AC-3 380 V, 400 V, 415 V: P= 0,06 kW, faixa de Ajuste de sobrecarga lançamentos: Ir= 0.16 - 0.25 Um, Coordenação: Tipo de coordenação "1", Tipo de coordenação "2", o Accionamento de tensão: 230 V, 50 Hz 240 V 60 Hz, AC, as Normas: IEC/EN 60947-4-1, VDE 0660
Programa de entrega
Função básica
DOL partidas de dispositivos completos)
Dispositivo básico
MSC
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Conexão para SmartWire-DT
nenhum
Classificações do Motor
Potência nominal do Motor [P]AC-3380 V, 400 V, 415 V [P]
De 0,06 kW
Corrente operacional nominalAC-3380 V, 400 V, 415 V [Ie]
0,21 A
Nominal corrente de curto-circuito 380 - 415 V [Iq]
150 kA
A faixa de ajuste de
Faixa de ajuste de sobrecarga lançamentos
[Eur]
[Eur]A 0,16 - 0,25 A
Coordenação
Tipo de coordenação "1"
Tipo de coordenação "2"
Tipo de coordenação "2"
Contato sequência
De acionamento tensão
230 V, 50 Hz 240 V 60 Hz
AC
Motor-proteção de circuitos disjuntores
PKZM0-0,25 Tipo de
Contator
DILM7-10(...) a Parte nenhuma.
DOL starter fiação conjunto
Mecânica elemento de ligação elétrica e contato elétrico do módulo
Mecânica elemento de ligação elétrica e contato elétrico do módulo
PKZM0-XDM12 Tipo de
Notas
BK25/3-PKZ0-E a extensão de terminal e, se necessário, B3.../...-PKZ0 três-fase de interligação de link pode ser adicionado ao motor-combinações de partida para fazer Tipo F-starters, de acordo com UL508.
Notas
O DOL partidas de unidades completas) consistem de um PKZM0 motor de proteção disjuntor e um DILM contator.
Com a placa-menos top-hat montagem em trilho de iniciantes até 15, apenas A proteção do motor disjuntor no top-hat ferroviário requer um adaptador. Os contatores são fornecidos com o suporte mecânico através de uma conexão mecânica do elemento.
Controle de fio guia com max. 6 condutores de até 2,5 mm de diâmetro externo ou 4 condutores de até 3,5 mm de diâmetro externo.
A conexão do circuito principal entre PKZ e o contator é estabelecida com contato elétrico módulos.
Ao usar os contatos auxiliares de DILA‐XHIT... (￫ 101042) plug-in, conector elétrico pode ser removido sem a remoção de montagem frontal de contato auxiliar.
Dados técnicos
Geral
Normas
IEC/EN 60947-4-1, VDE 0660
Posição de montagem
Altitude
Max. 2000 m
Temperatura ambiente
-25 - +55
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
230 - 415 V
Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
0,25 A
Dados técnicos adicionais
Motor de proteção disjuntor PKZM0, PKE
PKZM0 motor-proteção de circuitos disjuntores, veja motor-proteção de circuitos disjuntores/PKZM0 grupo de produtos
DILM contatores, consulte contactor de grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos
DILM contatores, consulte contactor de grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos
DILM contatoresAtual de perda de calorActual a perda de calor Iea AC-3/400 V
5.7 W
DILM contatoresO consumo de energia da bobina em um estado frio e 1.0 x USDupla tensão da bobina, 50 Hz [Selagem]
1.4 W
DILM contatoresRecursos adicionais
￫ Capítulo 5
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0,25 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
1,9 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
5.7 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.4 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718013])
Tipo de acionador de motor
Direto starter
Com um curto-circuito lançamento
Sim
Avaliado controle de tensão de alimentação Nos no AC 50HZ
230 - 230 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
A 0,04 kW
Nominal de operação de alimentação em AC-3, 400 V
De 0,06 kW
Potência nominal, 460 V, 60 Hz, 3-fase
0 kW
Potência nominal, 575 V, 60 Hz, 3-fase
0 kW
Operação de corrente nominal Ie
0,21 A
Operação de corrente nominal em AC-3, 400 V
0,25 A
Sobrecarga de lançamento configuração atual
A 0,16 - 0,25 A
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
0
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
50000 Um
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
50000 Um
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato normalmente fechado
Zero
Temperatura ambiente, o limite superior de funcionamento
60 °C
Compensação de temperatura de protecção contra sobrecarga
Sim
Lançamento de classe
CLASSE 10
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
Conexão a parafuso
Montagem em trilho possível
Sim
Com transformador
Nenhum
Número de posições de comando
Zero
Adequado para parada de emergência
Nenhum
Coordenação de classe de acordo com a norma IEC 60947-4-3
Classe 2
Número de luzes de indicador
Zero
Reset externo possível
Nenhum
Com fusível
Nenhum
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Outros
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Largura
45 mm
Altura
180 mm
Profundidade
95 mm
Aprovações
Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-24
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Dimensões
MSC-D-...-M7[...15]...
