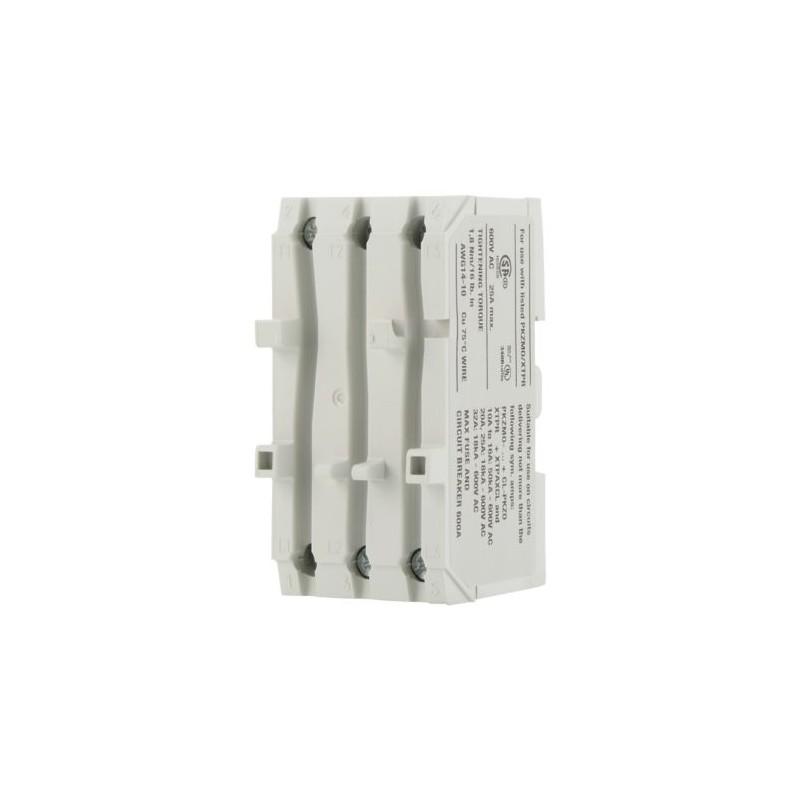

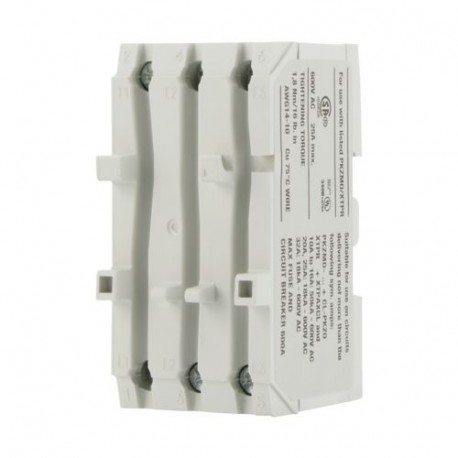

CL-PKZ0 082881 XTPAXCL EATON ELECTRIC XTPAXCL limitador de corrente
CL-PKZ0
082881
XTPAXCL
EATON-MOELLER
XTPAXCL limitador de corrente
Disjuntores de baixa tensão > Limitador de corrente
Acessórios PKZ
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Limitador de corrente, 3p, 63A, 400VAC/100kA, 690VAC/10kA
Limitador de corrente 3pole, submountable com PKZM0-tamanho do disjuntor, PKZM4, PKZM01, Ue = 690 V, Ui = 63 A
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Limitador de corrente
Motor-proteção do disjuntor, não-auto-protegidos, a fim de aumentar a capacidade de comutação
Max. Tensão operacional nominal Ue= 690 V
Nominal ininterrupta corrente Iu= 63 A
Max. Tensão operacional nominal Ue= 690 V
Nominal ininterrupta corrente Iu= 63 A
Contato sequência
Para uso com
Limitador de corrente PKZ0(4), PKE
Para uso com
PKZM0
PKM0
PKZM4
PKE
PKM0
PKZM4
PKE
Notas
Pode ser usado para indivíduo e de grupo de proteção.
Para o grupo de proteção e em combinação com PKZM4, a fim adicionais BK25/3 terminal de ligação, se necessário.
A montagem ao lado ou atrás de proteção do motor do disjuntor.
PKZM0: 16 - 32, 150 kA/440 V
PKZM4: DE 16 A 63 A, 100 kA/400 V
PKZM4: 16 - 63, 10 kA/690 V
Para o grupo de proteção e em combinação com PKZM4, a fim adicionais BK25/3 terminal de ligação, se necessário.
A montagem ao lado ou atrás de proteção do motor do disjuntor.
PKZM0: 16 - 32, 150 kA/440 V
PKZM4: DE 16 A 63 A, 100 kA/400 V
PKZM4: 16 - 63, 10 kA/690 V
Dados técnicos
Limitador de corrente
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta de corrente [Iu]
63 A
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
2,8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
8.4 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / limitador de Corrente (EC000239)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / limitador de Corrente ([email protected] [AKF014013])
Max. potência aparente
0 VA
Método de montagem
Trilho DIN
Condicionado nominal corrente de curto-circuito Iq
0 kA
Avaliado permanente de corrente Ui
63 A
Curto-circuito limitador de corrente
Sim
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Dimensões
① Top-hat ferroviário, a norma IEC/EN 60715
