> >>B3.1/3-PKZ4 220224 XTPAXCLKB3D ELECTRIC XTPAXCLKB3D bloco barramento trifásico
Produto anterior Próximo produto

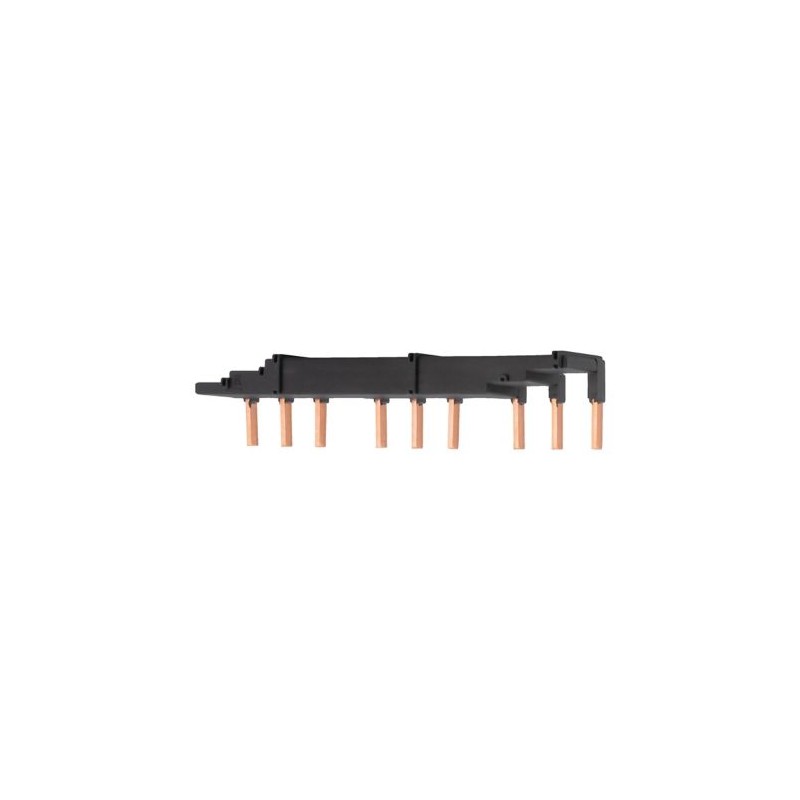

B3.1/3-PKZ4 220224 XTPAXCLKB3D EATON ELECTRIC XTPAXCLKB3D bloco barramento trifásico Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

B3.1/3-PKZ4 220224 XTPAXCLKB3D EATON ELECTRIC XTPAXCLKB3D bloco barramento trifásico

B3.1/3-PKZ4

220224

XTPAXCLKB3D

EATON-MOELLER

XTPAXCLKB3D bloco barramento trifásico

Mais detalhes


Disjuntores de baixa tensão > Barra de fase

Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $26.73
Preço unitário: $26.73

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Três-fase de interligação de link, disjuntor: 3, 183 mm
Três-fase de interligação de link 3 pólos para a unidade de alimentação de 3 PKZM4-... com contato auxiliar ou viagem indicador construído sobre o lado direito, comprimento 183mm de protecção contra os contactos directos., Ue = 690 V, Ui = 128 Um

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Três-fase de interligação de link
Protegido contra contacto acidental, curto-circuito à prova, Ue= 690 V, Iu= 128 Um
Para PKZM4 cada um com um contato auxiliar ou viagem, indicando contatos auxiliares montados sobre o direito
Para uso com
PKZ4 três-fase de interligação de link
Disjuntor
3 Número de
Comprimento
183 mm
Unidade de largura
55 + 9 mm

Dados técnicos

Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta de corrente [Iu]
128 Um

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
128 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
2,8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
8.4 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fase de barramento (EC000215)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Fase de barramento ([email protected] [ACN992011])
Número de fases
Três
Número de pólos
Três
Adequado para o número de dispositivos
Três
Dimensões do campo
64 mm
Seção transversal
0 mm2
Comprimento
170 mm
Número de modular espaçamentos
Zero
Avaliado permanente de corrente Ui
128 Um
Tipo de conexão elétrica
Pin
Isolado
Sim
Nominal de surto de tensão
6 kV
Condicionado nominal corrente de curto-circuito Iq
0 kA
Max. nominal tensão de operação Ue
690 V
Nominal de curta duração admissível corrente lcw
0 kA
Adequado para dispositivos com N-barramento
Nenhum
Adequado para dispositivos com interruptor auxiliar
Nenhum

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

121X065
Três-fase de interligação de link

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
