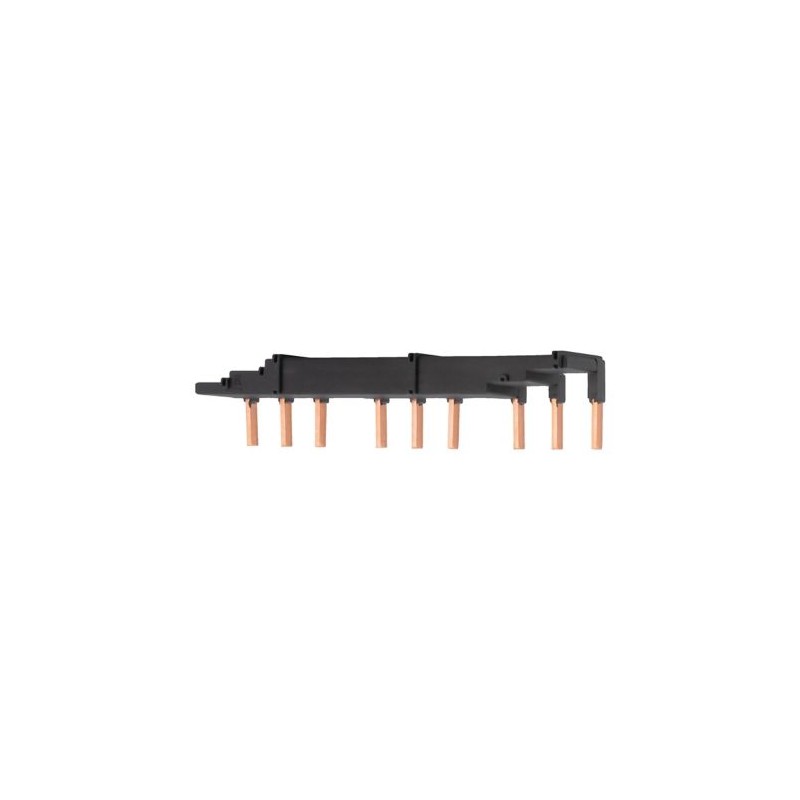

B3.1/3-PKZ4 220224 Y7-220224 EATON ELECTRIC Blocco sbarre per corrente trifase, per 3 PKZ3, +contatto ausili.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

B3.1/3-PKZ4 220224 Y7-220224 EATON ELECTRIC Blocco sbarre per corrente trifase, per 3 PKZ3, +contatto ausili..

B3.1/3-PKZ4

220224

Y7-220224

EATON-MOELLER

Blocco sbarre per corrente trifase, per 3 PKZ3, +contatto ausiliario

Pettine di collegamento trifase Per 3 PKZ3 + contatto ausiliario

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 3, 183 mm

Collegamento a barre trifase a 3 poli per alimentazione 3 PKZM4-... con contatto ausiliario o indicatore di sgancio integrato sul lato destro, lunghezza 183 mm di protezione contro i contatti diretti., Ue = 690 V, Iu = 128 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > barra di fase

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $32.29
Prezzo unitario: $32.29
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
220224
EAN
4015082202248
Product Length/Depth
170 mm
Product Height
36 mm
Product Width
33 mm
Product Weight
0.254 kg
Certifications
CSA
UL Category Control No.: NLRV
CSA Class No.: 3211-06
CSA File No.: 165628
UL 508
UL File No.: E36332
CSA-C22.2 No. 14
CE
UL
IEC/EN 60947-4-1
Model Code
B3.1/3-PKZ4

Features & Functions

Color
Black
Features
Insulated
Number of phases
3
Number of poles
Three-pole

General

Mounting width
55 + 9 mm
Overvoltage category
III
Pollution degree
3
Product category
Accessories
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
3 Circuit-breakers

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Electrical rating

Rated operational voltage (Ue) - max
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated uninterrupted current (Iu)
128 A

Short-circuit rating

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Design verification

Equipment heat dissipation, current-dependent Pvid
8.4 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
2.8 W
Rated operational current for specified heat dissipation (In)
128 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 220224 Apparecchi elettrici a bassa tensione (EC000215)
Caratteristica Valore
numero di fasi (EF000351) 3
numero di poli (EF001391) 3
adatto per numero di apparecchi (EF007241) 3
misura di divisione (EF007504) 64 mm
sezione trasversale (EF000649) 0 mm²
lunghezza (EF001438) 170 mm
può essere tagliato a misura (EF015250) No
numero di unità modulari (EF002950) 10.17
corrente permanente nominale Iu (EF001389) 128 A
tipo di collegamento elettrico (EF003961) perno
isolato (EF000019) Sì
tensione impulsiva nominale (EF002993) 6 kV
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
max. tensione d'esercizio nominale Ue (EF007357) 690 V
resistenza a corrente di breve durata Icw (EF007050) 0 kA
adatto per apparecchi con conduttore N (EF007218) No
adatto per apparecchi con interruttore ausiliario (EF007217) No
colore (EF000007) nero

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
B3.1/3-PKZ4 Y7-220224 220224 DE_220220.pdf 953 Kbytes B3.1/3-PKZ4 Y7-220224 220224 DE_220220.pdf
