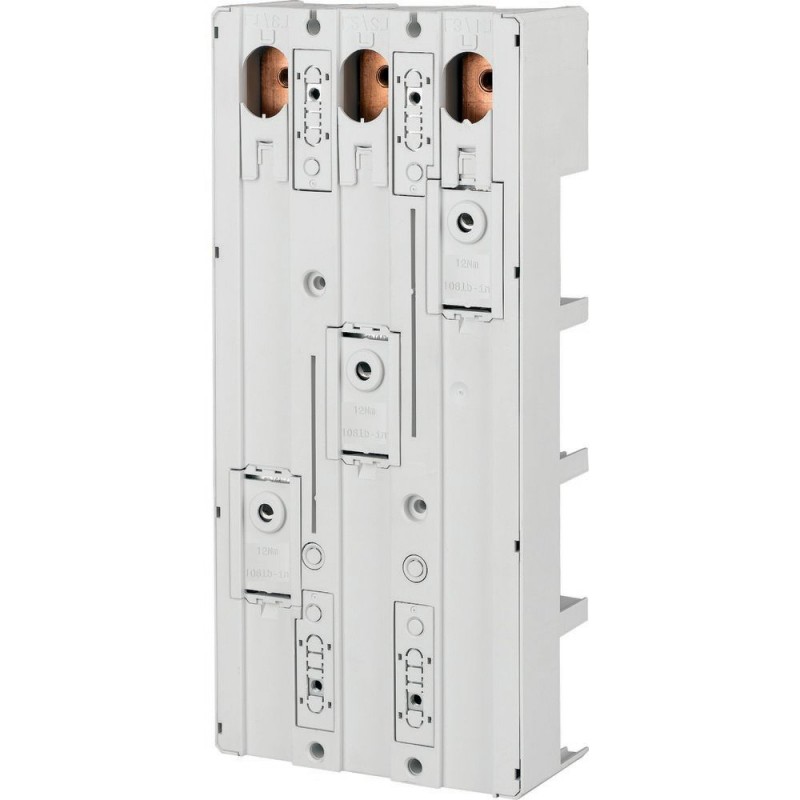

NZM3-XAD630 107206 Y7-107206 EATON ELECTRIC NZM3 adaptador de barramento 60 milímetros Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-XAD630 107206 Y7-107206 EATON ELECTRIC NZM3 adaptador de barramento 60 milímetros

NZM3-XAD630

107206

Y7-107206

EATON-MOELLER

NZM3 adaptador de barramento 60 milímetros

Adaptador de barramento, 3P, para NZM3, 630A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM3, 630A, UL508

Adaptador de barramento com controle de tipo para disjuntor NZM e interruptor-seccionador N, para montagem saliente em barramentos 12-30x5-10, perfil duplo t e triplo t, corrente nominal de operação Ie = 630A, pode ser usado para NZM3, PN3, N3, largura do adaptador = 140 mm, tensão nominal de operação Ue = 690 VAC, conexão a parafuso no barramento com 5 mm ou 10 mm de espessura, conexão superior ou inferior possível girando o adaptador, resistente à temperatura até 120 °C, autoextinguível de acordo com UL 94, resistência de trilha CTI 200, número de pólos = 3 pólos, entre centros de barramento = 60 mm, pode ser usado em conjunto com o sistema de barramento SASY 60i, Aprovado pela UL, Nota Redução de Potência

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $237.85
Preço unitário: $237.85
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
107206
EAN
4015081069699
Product Length/Depth
272 mm
Product Height
35 mm
Product Width
140 mm
Product Weight
2.342 kg
Compliances
UL CSA09 (refer to approbation report)
IEC 60439-1
UL508A
CE marking
CSA-C22.2 No. 14
RoHS conform
Certifications
North America (UL listed, CSA certified)
CSA (File No. 236217)
UL (File No. E300273)
UL (Category Control Number NMTR, NMTR7)
CSA (Class No. 3211-37)
Catalog Notes
For surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Model Code
NZM3-XAD630

Delivery program

Type
Nominal current
630 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
630 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
140 mm
Adapter width
140 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
61.8 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)3
NZM3
PN3
Feeder circuits
Busbar adapters for NZM
60 mm system

ETIM for 107206 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) Nenhum
Acabamento da conexão elétrica (EF003961) Outro
Corrente nominal especificada In (EF008250) 630 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 140 mm
Largura da calha (EF003704) 30 mm
Distância do barramento (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XAD630 Y7-107206 107206 ES_107206.pdf 177 Kbytes NZM3-XAD630 Y7-107206 107206 ES_107206.pdf
