> EATON - MOELLER series>Interruptores Automáticos Caja Moldeada NZM >NZM3-XAD630 107206 Y7-107206 ELECTRIC Adaptador de embarrado, 3P, para NZM3, 630A, UL508
ANUNCIAR
Anterior producto Siguiente producto

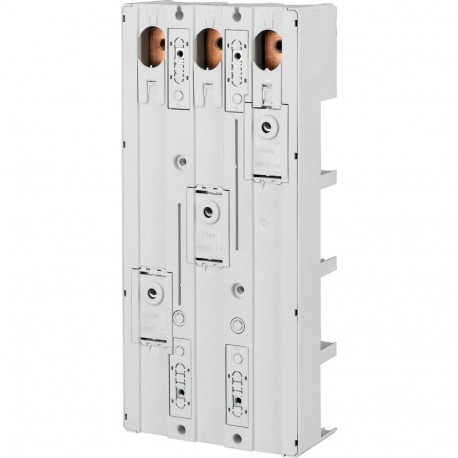

NZM3-XAD630 107206 Y7-107206 EATON ELECTRIC Adaptador de embarrado, 3P, para NZM3, 630A, UL508 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM3-XAD630 107206 Y7-107206 EATON ELECTRIC Adaptador de embarrado, 3P, para NZM3, 630A, UL508

NZM3-XAD630

107206

Y7-107206

EATON-MOELLER

Adaptador de embarrado, 3P, para NZM3, 630A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM3, 630A, UL508

Adaptador de barra colectora con control de tipo para interruptor automático NZM e interruptor-seccionador N, para montaje en superficie en barras colectoras de Cu 12-30x5-10, perfil doble t y triple t, corriente nominal de funcionamiento Ie = 630A, se puede utilizar para NZM3, PN3, N3, ancho del adaptador = 140 mm, voltaje de funcionamiento nominal Ue = 690 VCA, conexión por tornillo en la barra colectora de 5 mm o 10 mm de espesor, conexión superior o inferior posible girando el adaptador, resistente a la temperatura de hasta 120 °C, autoextinguible según UL 94, resistencia de la pista CTI 200, número de polos = 3 polos, entre los centros de las barras colectoras = 60 mm, se puede utilizar junto con el sistema de barras colectoras SASY 60i, aprobado por UL, observe la reducción de potencia

Más detalles


Componentes industriales de baja tensión > Adaptador de barra colectora

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $239.21
Precio unitario: $239.21
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
107206
EAN
4015081069699
Product Length/Depth
272 mm
Product Height
35 mm
Product Width
140 mm
Product Weight
2.342 kg
Compliances
UL CSA09 (refer to approbation report)
IEC 60439-1
UL508A
CE marking
CSA-C22.2 No. 14
RoHS conform
Certifications
North America (UL listed, CSA certified)
CSA (File No. 236217)
UL (File No. E300273)
UL (Category Control Number NMTR, NMTR7)
CSA (Class No. 3211-37)
Catalog Notes
For surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Model Code
NZM3-XAD630

Delivery program

Type
Nominal current
630 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
630 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
140 mm
Adapter width
140 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
61.8 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)3
NZM3
PN3
Feeder circuits
Busbar adapters for NZM
60 mm system

ETIM for 107206 Interruptores de baja tensión (EC001531)
Característica Valor
Montaje en carril (EF003700) Ninguno
Ejecución de la conexión eléctrica (EF003961) Otros
Corriente nominal In (EF008250) 630 A
Espesor mínimo de la barra colectora (EF006536) 5 mm
Espesor máximo de las barras colectoras (EF003702) 10 mm
Anchura de adaptador (EF003703) 140 mm
Anchura del carril (EF003704) 30 mm
Espaciamiento de carril (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XAD630 Y7-107206 107206 ES_107206.pdf 177 Kbytes NZM3-XAD630 Y7-107206 107206 ES_107206.pdf
