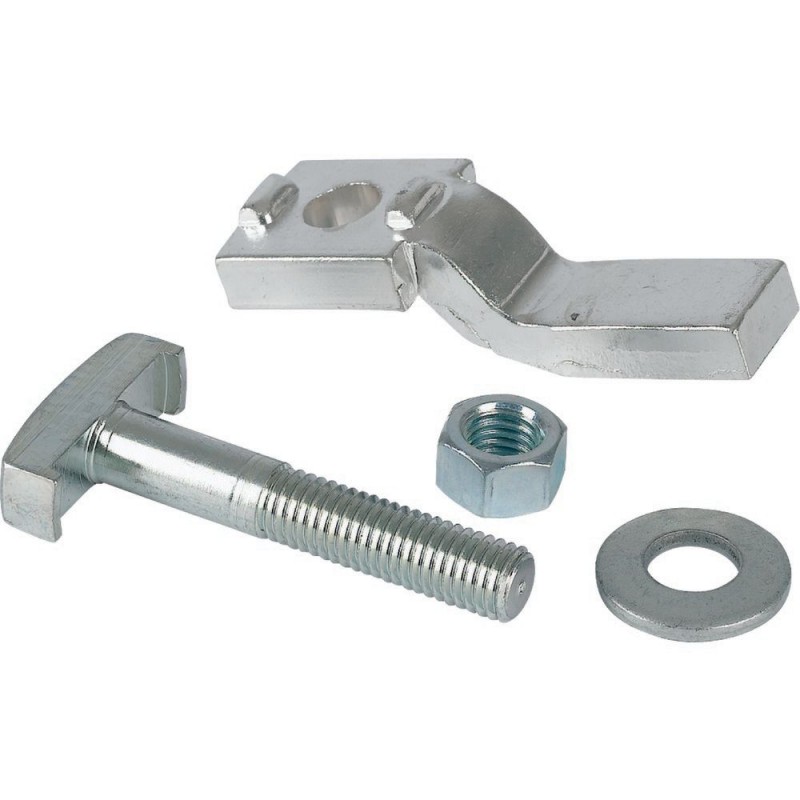

AW3040L-K20 089096 Y7-89096 EATON ELECTRIC terminal de barramento Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AW3040L-K20 089096 Y7-89096 EATON ELECTRIC terminal de barramento

AW3040L-K20

089096

Y7-89096

EATON-MOELLER

terminal de barramento

Terminal busbar, para 2x30x10, 2x40x10

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for 2x30x10, 2x40x10

Terminais de barramento, para caixas de barramento IC, conexão de cabo plano e barramento nos barramentos principais IC, podem ser usados para barramentos 1x (30x10), capacidade do terminal para cabo plano = 3x9x0,8 até 11x21x1, somente em conexão com K20x5, K e K 20x10 20x15

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $52.47
Preço unitário: $52.47
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
089096
EAN
4015080890966
Product Length/Depth
85 mm
Product Height
40 mm
Product Width
70 mm
Product Weight
0.282 kg
Compliances
RoHS conform
Model Code
AW3040L-K20

Especificações do produto

Used with
Cu 1 x (30 mm x 10 mm) busbars
Special features
In conjunction with K20X5, K20X10, K20X15 busbar terminals
Type
Accessory/spare part type
Busbar terminals
Width clamp
30 mm
Busbar thickness - max
10 mm
Busbar thickness - min
10 mm
Busbar width - max
40 mm
Busbar width - min
30 mm
Conductor cross section - max
231 mm²
Rated operational current (Ie) - max
1600 A
Functions
Connection for flat cable and cu bar
Rated operation current (Ie)
100 A
630 A
Suitable for
Strip conductor connection
Flat rail
Rated operational current
1600 A
Terminal capacity (flat strip)
9 mm x 0.8 mm (3x) - 21 mm x 1 mm (6x)

ETIM for 089096 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 10 mm
Largura do barramento (EF007219) 30 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 30 mm
Máx. seção transversal do condutor (EF004969) 231 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 1600 A
Adequado para conexão de condutor redondo (EF007258) Não
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
