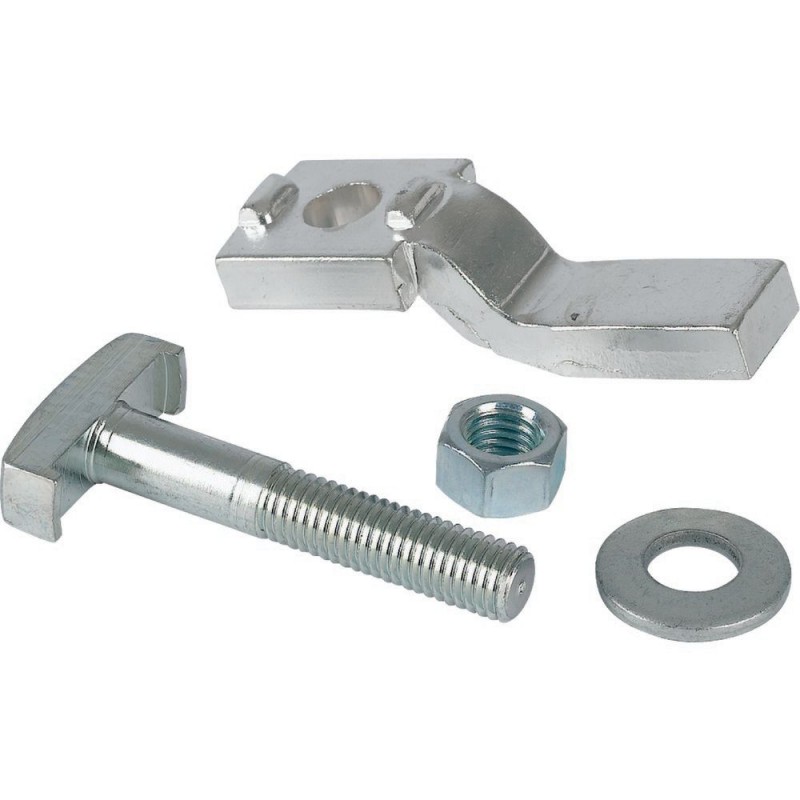

AW3040L-K20 089096 Y7-89096 EATON ELECTRIC Busbar terminal, for 2x30x10, 2x40x10 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AW3040L-K20 089096 Y7-89096 EATON ELECTRIC Busbar terminal, for 2x30x10, 2x40x10

AW3040L-K20

089096

Y7-89096

EATON-MOELLER

Busbar terminal, for 2x30x10, 2x40x10

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for 2x30x10, 2x40x10

Terminales de barras colectoras, para cajas de barras colectoras CI, conexión de cable plano y barra de Cu en barras colectoras principales CI, se pueden utilizar para barras colectoras 1x (30x10), capacidad del terminal para cable plano = 3x9x0.8 hasta 11x21x1, solo en conexión con K20x5, K y K 20x10 20x15

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $53.23
Precio unitario: $53.23
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
089096
EAN
4015080890966
Product Length/Depth
85 mm
Product Height
40 mm
Product Width
70 mm
Product Weight
0.282 kg
Compliances
RoHS conform
Model Code
AW3040L-K20

Product specifications

Special features
In conjunction with K20X5, K20X10, K20X15 busbar terminals
Type
Accessory/spare part type
Busbar terminals
Used with
Cu 1 x (30 mm x 10 mm) busbars
Width clamp
30 mm
Busbar thickness - max
10 mm
Busbar thickness - min
10 mm
Busbar width - max
40 mm
Busbar width - min
30 mm
Conductor cross section - max
231 mm²
Rated operational current (Ie) - max
1600 A
Functions
Connection for flat cable and cu bar
Rated operation current (Ie)
100 A
630 A
Suitable for
Strip conductor connection
Flat rail
Rated operational current
1600 A
Terminal capacity (flat strip)
9 mm x 0.8 mm (3x) - 21 mm x 1 mm (6x)

ETIM for 089096 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 10 mm
Anchura de las barras colectoras (EF007219) 30 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 30 mm
Sección máxima de conductor (EF004969) 231 mm²
Corriente de funcionamiento nominal máx. (EF007356) 1600 A
Apto para la conexión de conductor redondo (EF007258) No
Apto para la conexión de conductor de sector (EF007260) No
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
