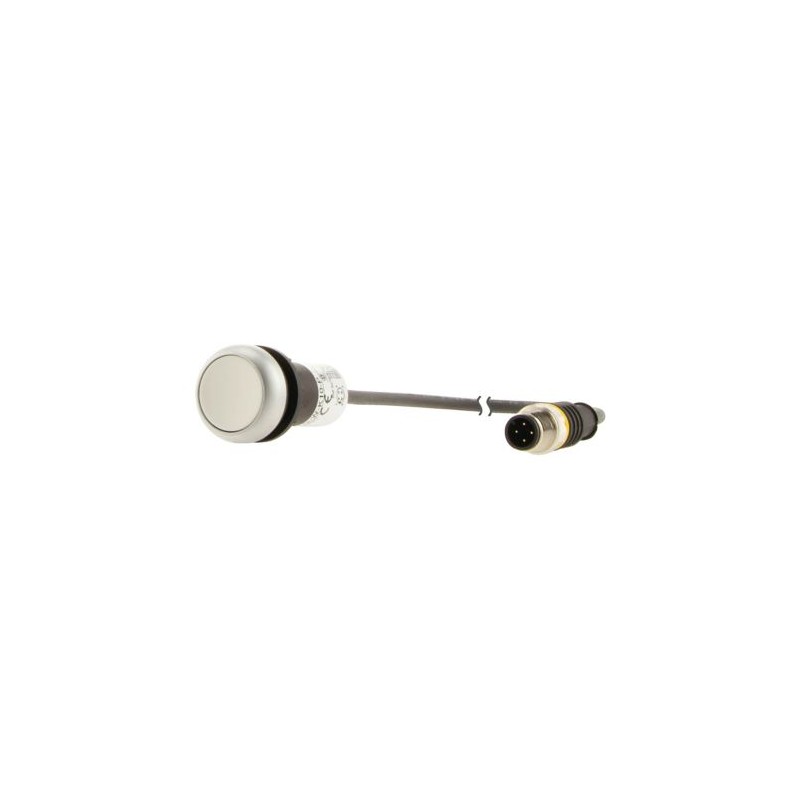

C22-DR-W-K10-P1 185686 Y7-185686 EATON ELECTRIC Tecla nivelada compacto 22 mm Bloqueio Branco 1 com cabo 0.2.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

C22-DR-W-K10-P1 185686 Y7-185686 EATON ELECTRIC Tecla nivelada compacto 22 mm Bloqueio Branco 1 com cabo 0.2..

C22-DR-W-K10-P1

185686

Y7-185686

EATON-MOELLER

Tecla nivelada compacto; 22 mm; Bloqueio; Branco; 1; com cabo 0.2 m e conector M12A

Eaton Moeller® series C22 Pushbutton, classic, flat, maintained, 1 N/O, white, cable (black) with m12a plug, 4 pole, 0.2 m

Botão de pressão, Solução RMQ compacta, Unidade completa, Desenho: Plano, mantido, Tipo de ligação: Cabo (preto) com ficha M12A, 4 polos, Comprimento do cabo: 0,2 m, Placa de botão: Branco, Placa de botão em branco, Nome: Nenhum, Tipo de protecção: IP66, IP67, IP69K (frontal), IP65 (atrás), Moldura: titânio, Ligação SmartWire-DT: não, N/O = Normalmente aberto: 1 N/O, Padrões: IEC/EN 60947-5-1, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Tecla, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $44.33
Preço unitário: $44.33
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series C22 Pushbutton
Catalog Number
185686
EAN
4015081811809
Product Length/Depth
260 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.035 kg
Certifications
IEC/EN 60947-5-1
VDE 0660
UL
CE
CSA
CSA Class No.: 321103
CSA File No.: 165628
UL 508
CSA-C22.2 No. 14-18 and No. 94.2-15
CE marking
UL Category Control No.: NKCR
UL File No.: E29184
Model Code
C22-DR-W-K10-P1

Especificações do produto

Type
Pushbutton actuator
Actuator color
White
Actuator function
Switching function latching
Maintained
Electric connection type
Other
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
800 V AC
Bezel color
Titanium
Cable material
PUR
Actuating force
5 N
Actuator diameter
29.7 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-30 °C
Lamp voltage - max
0 V
Number of command positions
1
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Bezel material
Plastic
Design
M12A
Flat
Classical
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Cable (black) with M12A plug, 4 pole
Cable length
0.2 m
Overvoltage category
III
Control circuit reliability
1 failure per 17,000,000 swtching operations (statistically determined, at 17 V DC/7 mA: N/O contact
Degree of protection
NEMA 12
IP67/IP69K
Inscription
Blank
Front element type
Flat
Lens type
Round
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Lifespan, mechanical
1,000,000 Operations (AC operated)
Short-circuit protection rating
Max. 4 A gG/gL, Fuse, Contacts
Opening diameter
22.5 mm
Opening height
0 mm
Rated insulation voltage (Ui)
250 V
Rated operational current (Ie) at AC-15, 24 V
4 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Width opening
0 mm
Product category
RMQ compact solution
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
30 °C
Tightening torque
1 Nm, Plug
2 Nm, Threaded ring

ETIM for 185686 Low-voltage industrial controls and switchgear (EC001028)
Característica Valor
Number of command positions (EF001372) 1
Type of button (EF001546) Flat
Colour button (EF000190) White
Transparent (EF006243) false
Construction type lens (EF006253) Round
Hole diameter (EF000079) 22.5 mm
Width opening (EF004565) 0 mm
Height opening (EF004778) 0 mm
Suitable for lighting (EF001142) false
Switching function latching (EF007447) true
Spring-return (EF001407) false
Supply voltage lamp (EF006522) 0 V
Number of contacts as normally open contact (EF008256) 1
Number of contacts as normally closed contact (EF008255) 0
Number of contacts as change-over contact (EF008257) 0
Type of electric connection (EF003961) Other
With front ring (EF006014) true
Material front ring (EF005972) Plastic
Colour front ring (EF002429) Titanium
Degree of protection (IP) (EF005474) IP67/IP69K
Degree of protection (NEMA) (EF011959) 12

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-DR-W-K10-P1 Y7-185686 185686 ES_181628.pdf 2 Mbytes C22-DR-W-K10-P1 Y7-185686 185686 ES_181628.pdf
