> EATON - MOELLER>Auxiliares de controle e sinalização >C22-D-X-K01-P32 185656 ELECTRIC 185656 C22-D-X-K01-P32
Produto anterior Próximo produto

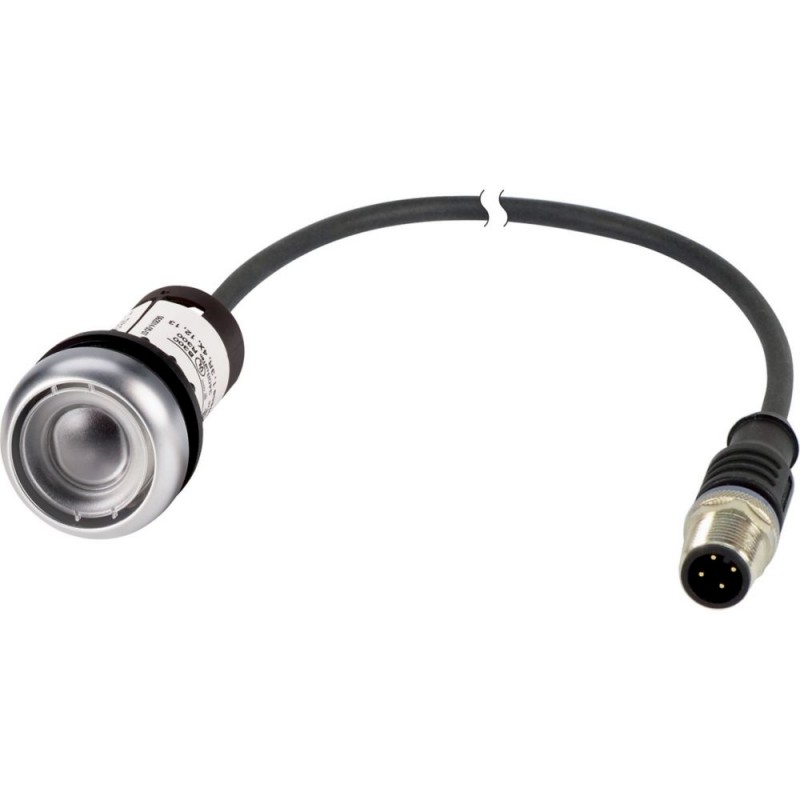

C22-D-X-K01-P32 185656 EATON ELECTRIC 185656 C22-D-X-K01-P32 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

C22-D-X-K01-P32 185656 EATON ELECTRIC 185656 C22-D-X-K01-P32

C22-D-X-K01-P32

185656

EATON-MOELLER

185656 C22-D-X-K01-P32

Tecla nivelada compacto; 22 mm; Retorno; Sem placa; 1 NC; com cabo de 1 m e conector M8

Botão de pressão, Tv, momentâneo, 1 NC, Cabo (preto) com conector M8, 4 pólos, 1 m, Sem botão da placa, Luneta: titânio

Botão de pressão, solução compacta RMQ, Unidade completa, Design: Plano, momentâneo, Tipo de conexão: Cabo (preto) com conector M8, 4 polos, Comprimento do cabo: 1 m, Placa de botão: Sem placa de botão, Grau de proteção: IP66, IP67, IP69K (frontal), IP65 (traseira), Moldura: titânio, Conexão SmartWire-DT: não, Contatos N/A = Normalmente fechado: 1 NF, Notas de contato: = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Força de deslocamento e acionamento do atuador de acordo com DIN EN 60947-5-1, K.5.4.1: 4,65 mm, Curso máximo: 5,7 mm, Força mínima para abertura positiva: N 15, Abertura positiva (ZW): sim, Normas: IEC/EN 60947-5-1, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Tecla, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Botão de pressão, clássico, televisão, provei, 1 N/C, tv cabo (preto) com plug m8, 4 pólos, 1 m
Botão de pressão, RMQ solução compacta, Completa unidade, Projeto: Televisão, momentânea, tipo de Conexão: Cabo (preto) com plug M8, 4 pólos, Comprimento do Cabo: 1 m, o botão da placa: Sem botão de chapa, Grau de Proteção: IP66, IP67, IP69K (frente), IP65 (na parte traseira), Luneta: titânio, Conexão para SmartWire-DT: não, Contatos N/C = Normalmente fechado: 1 NC, Contatos Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1: de 4,65 mm, Máximo de viagem: mm 5.7, força Mínima para abertura positiva: N 15, de abertura Positiva (ZW): sim, as Normas: IEC/EN 60947-5-1, VDE 0660
[

Programa de entrega

A gama de produtos
RMQ solução compacta
Função básica
Botão de acionamento de atuadores
Única unidade/unidade Completa
Unidade completa
Design
Televisão
momentânea
Tipo de ligação
Cabo (preto) com plug M8, 4 pólos
Comprimento Do Cabo
1 m
Botão de placa
botão de placa
Sem botão de placa
Grau de Proteção
Grau de proteção IP66, IP67, IP69 (frente)
IP65 (na parte traseira)
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum
Contactos
N/C = Normalmente fechado
1 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1
[mm]
4.65
Percurso máximo [mm]
5.7
Força mínima para abertura positiva [ N]
Quinze
Contato sequência
Contato viagens■ = Contato fechado□ = Contato aberto
Contato diagrama de
Abertura positiva (ZW)
sim
,

Dados técnicos

Geral
Normas
IEC/EN 60947-5-1
VDE 0660
Certificações
CE, UL, CSA
Vida útil mecânica [Operações]
> 1 x 10Seis
Freqüência de operação [de Operações/h]
Não 3600
Força de atuação
≦ 5 n
Plug torque de aperto
0.6 N/m
Torque de aperto Roscadas de anel
2 Nm
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
Grau de proteção IP66, IP67, IP69 (frente)
IP65 (na parte traseira)
Temperatura ambienteAberto
-30 - +70 °C
Temperatura ambienteArmazenamento
- 30 - + 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência de choque, choque duração de 11 ms
> 30 g
Contactos
Nominal de impulso atmosférico tensão [Uimp]
800 V AC
Tensão nominal de isolamento [Ueu]
30 V
Categoria de sobretensão/grau de poluição
III/3
Circuito de controlo da fiabilidadeÀs 17 V DC/7 mA [HF]
N/C contact: estatisticamente determinado 1 falha por 0.9 × 10SeisOperações
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
4 Uma
Nominal condicional de curto-circuito corrente [Iq]
1 kA
Capacidade de comutação de
Corrente operacional nominal [eue]AC-1524 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
3
Características do caboDesign
M8
Características do caboComprimento Do Cabo
1 m
Características do caboCaracterístico do Material
PUR
Características do caboDiâmetro [{unicode_image code_point="2300"}]
4,7 mm
,

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento min.
-30 °C
Temperatura de funcionamento max.
+70 °C
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / botão de pressão, completa (EC001028)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / botão de pressão do atuador, de unidade completa ([email protected] [AKF046014])
Número de posições de comando
Um
Tipo de botão
Televisão
Cor do botão
Sem botão de placa
Tipo de construção da lente
Rodada
Diâmetro do furo
22 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Apropriado para a iluminação
Nenhum
Função de comutação de travamento
Nenhum
De retorno por mola
Sim
Tensão de alimentação da lâmpada
0 V
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato
Zero
Tipo de conexão elétrica
Outros
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Cinza
Grau de proteção (IP)
Outros
Grau de proteção (NEMA)
Outros
,

Dimensões

]

ETIM for 185656 Componentes industriais para Baixa Tensão (EC001028)
Característica Valor
Número de posições de comando (EF001372) 1
Tipo de botão (EF001546) Plano
Cor do botão (EF000190) Sem teclado
Transparente (EF006243) Não
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Adequado para iluminação (EF001142) Não
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Tensão de alimentação da lâmpada (EF006522) 0 V
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como inversores (EF008257) 0
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Cinzento
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 12
