> EATON - MOELLER>Ausili di controllo e segnalazione >C22-D-X-K01-P32 185656 ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, ..
Prodotto precedente Prodotto successivo

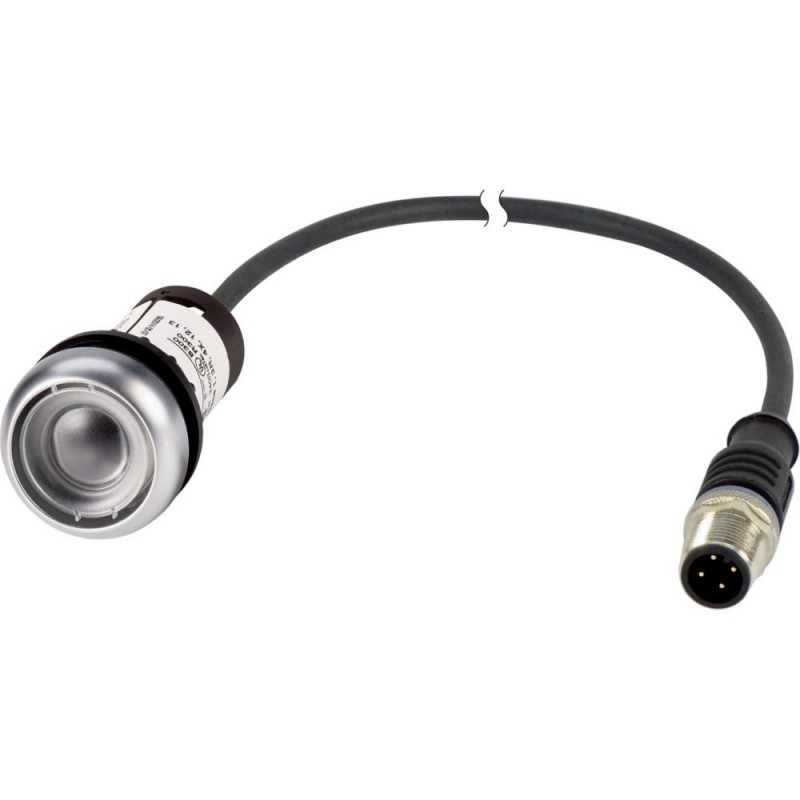

C22-D-X-K01-P32 185656 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

C22-D-X-K01-P32 185656 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, ..

C22-D-X-K01-P32

185656

EATON-MOELLER

Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, 4 pole, 1 m

Premere il pulsante a filo compatto, 22 mm; Return; Non piatto; 1 NC; cavo da 1 m e connettore M8

Pulsante, piatto, ad impulso, 1 contatto NC, Cavo (nero) con spina M8, 4 poli, 1 mm, senza capsula, Anello frontale colore titanio

Pulsante, soluzione compatta RMQ, Unità completa, Design: Piatto, momentaneo, Tipo di connessione: Cavo (nero) con connettore M8, 4 poli, Lunghezza cavo: 1 m, Piastra per pulsanti: Senza piastra per pulsanti, Grado di protezione: IP66, IP67, IP69K (anteriore), IP65 (posteriore), Cornice: titanio, Connessione SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 1 NC, Note sui contatti: = funzione di sicurezza, con apertura forzata secondo IEC/EN 60947-5-1, forza di spostamento e azionamento dell'attuatore secondo DIN EN 60947-5-1, K.5.4.1: 4,65 mm, corsa massima: 5,7 mm, forza minima per apertura positiva: N 15, apertura positiva (ZW): sì, Norme: IEC/EN 60947-5-1, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Pulsante, piatto, ad impulso, 1 contatto NC, Cavo (nero) con spina M8, 4 poli, 1 mm, senza capsula, Anello frontale colore titanio
Pulsante, RMQ compact solution, apparecchio completo, Forma costruttiva: piatto, ad impulso, Tipo di collegamento: Cavo (nero) con spina M8, 4 poli, Lunghezza cavo: 1 mm, capsula: senza capsula, Grado di protezione: IP66, IP67, IP69K (frontale), IP65 (posteriore), Anello frontale colore titanio, Collegamento a SmartWire-DT: no, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Equipaggiamento contatti Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Percorso apertura positiva: mm 4.65, Corsa massima: mm 5.7, Forza minima per apertura positiva: NET 15, Apertura positiva (ZW): Sì, Conformità alle norme: IEC/EN 60947-5-1, VDE 0660

Programma di fornitura

Assortimento
RMQ compact solution
Funzione di base
Pulsanti
Apparecchio singolo/apparecchio completo
apparecchio completo
Forma costruttiva
piatto
ad impulso
Tipo di collegamento
Cavo (nero) con spina M8, 4 poli
Lunghezza cavo
1 mm
Capsula
capsula
senza capsula
Grado di protezione
IP66, IP67, IP69 (frontale)
IP65 (posteriore)
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NC = norm. chiuso
1 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Percorso apertura positiva [mm]
4.65
Corsa massima [mm]
5.7
Forza minima per apertura positiva [NET]
15
Simbolo circuitale
1160SWI-64
Corsa contatto
■ = contatto chiuso
□ = contatto aperto
Schema contatti
1160DIA-14
Apertura positiva (ZW)
Sì

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-1
VDE 0660
Certificazioni
CE, UL, CSA
Durata meccanica [Manovre]
>1 x 106
Frequenza di manovra [man/h]
≦ 3600
Forza di azionamento
≦ 5 NET
Coppia di serraggio connettore
0.6 Nm
Coppia di serraggio ghiera filettata
2 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66, IP67, IP69 (frontale)
IP65 (posteriore)
Temperatura ambientea giorno
-30 - +70 °C
Temperatura ambienteStoccaggio
-30 - +80 °C
Posizione di montaggio
facoltativa
Resistenza agli urti (durata dell'urto 11 ms)
> 30 g
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
800 V AC
Tensione nominale di isolamento [Ui]
30 V
Categoria di sovratensione/grado di inquinamento
III/3
Sicurezza contro false manovrea 17 V DC/7 mA [HF]
Contatto NC: determinato statisticamente 1 errore su 0,9 x 106manovre
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
4 A
Corrente di cortocircuito [Iq]
1 kA
Potere d'interruzione
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
3 A
Proprietà cavi
Forma costruttiva
M8
Lunghezza cavo
1 mm
Materiale
PUR
Diametro [⌀]
4.7 mm

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / pulsante, dispositivo completo (EC001028)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Pulsante, apparecchio completo ([email protected] [AKF046014])
numero di punti di comando
1
forma del pulsante
piatto
colore del pulsante
senza pannello tasti
forma della lente
tondo
diametro del foro
22.5 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
illuminabile
no
funzione di commutazione con bloccaggio a scatto
no
tattile
sì
tensione di alimentazione della lampada
0 V
numero di contatti di chiusura
0
numero di contatti di riposo
1
numero di contatti invertitori
0
esecuzione del collegamento elettrico
altri
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
grigio
grado di protezione (IP)
altri
tipo di protezione (NEMA)
altri

Approvazioni

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-18 and No. 94.2-15; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
2, 12

Dimensioni

1160DIM-136

ETIM for 185656 Apparecchi elettrici a bassa tensione (EC001028)
Caratteristica Valore
numero di punti di comando (EF001372) 1
forma del pulsante (EF001546) piatto
colore del pulsante (EF000190) senza pannello tasti
trasparente (EF006243) No
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
adatto per illuminazione (EF001142) No
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
tensione di alimentazione della lampada (EF006522) 0 V
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 1
numero di contatti invertitori (EF008257) 0
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) grigio
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-D-X-K01-P32 185656 IT_185656.pdf 225 Kbytes C22-D-X-K01-P32 185656 IT_185656.pdf
