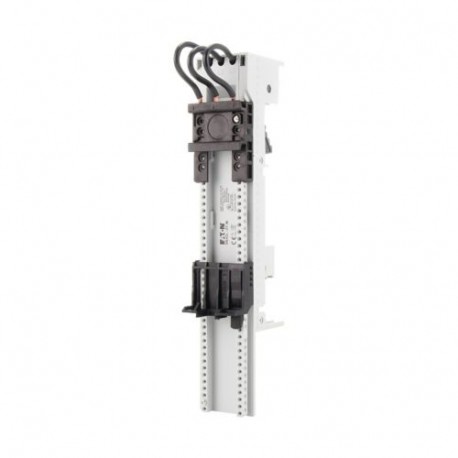

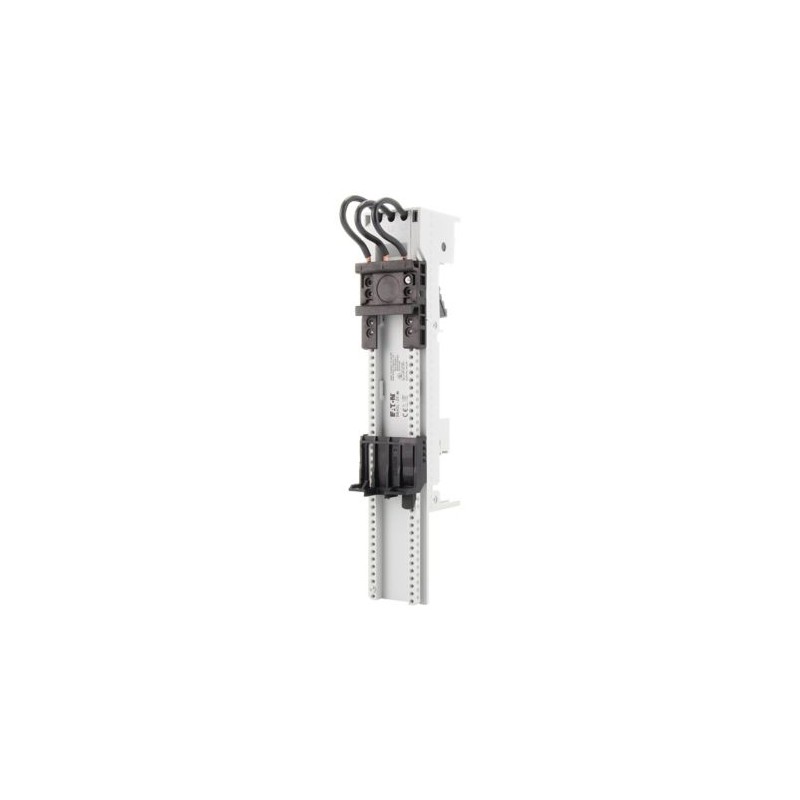

BBA0L-25 142526 Y7-142526 EATON ELECTRIC Adaptador de lamacento B 45mm 25A 1TS Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA0L-25 142526 Y7-142526 EATON ELECTRIC Adaptador de lamacento B 45mm 25A 1TS

BBA0L-25

142526

Y7-142526

EATON-MOELLER

Adaptador de lamacento; B=45mm; 25A; 1TS

Adaptador de barramento 45 mm 25 A 1 TS

Eaton Moeller® series BBA Busbar adapter, 45 mm, 25 A, DIN rail: 1 BBA0L-25

Adaptador de barramento de 45 mm para sistema de barramento de 60 mm, um trilho de montagem, três fios pré-fabricados (AWG12 / 4 mm quadrados) para conexão do dispositivo de comutação, pode ser usado para partida DOL com disjuntor de proteção do motor PKZM0 / PKE e partida suave DS7 ... 004N para DS7... 012N, Corrente Nominal de Operação: 25A

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $39.67
Preço unitário: $39.67
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
142526
EAN
4015081392551
Product Length/Depth
260 mm
Product Height
73 mm
Product Width
45 mm
Product Weight
0.284 kg
Certifications
CE
Model Code
BBA0L-25

Delivery program

Type
Nominal current
25 A

Technical data - electrical

Voltage rating at AC
690 V
Rated operation current (Ie)
25 A
Electric connection type
3 conductors AWG 12

Technical data - mechanical

Mounting rail armament
1 mounting rail
Rail width
20 mm
Number of DIN rails
1
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Adapter width
45 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
1.9 W
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Special features
Terminal capacity: 4 mm² (AWG 12)

ETIM for 142526 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) 1 barra perfilada
Acabamento da conexão elétrica (EF003961) 3 condutores AWG 12
Corrente nominal especificada In (EF008250) 25 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 45 mm
Largura da calha (EF003704) 20 mm
Distância do barramento (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0L-25 Y7-142526 142526 DE_103005.pdf 2 Mbytes BBA0L-25 Y7-142526 142526 DE_103005.pdf
