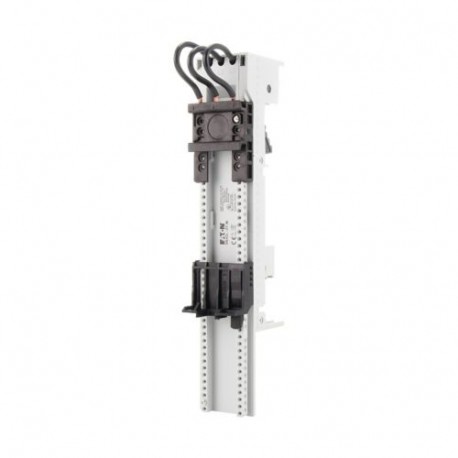

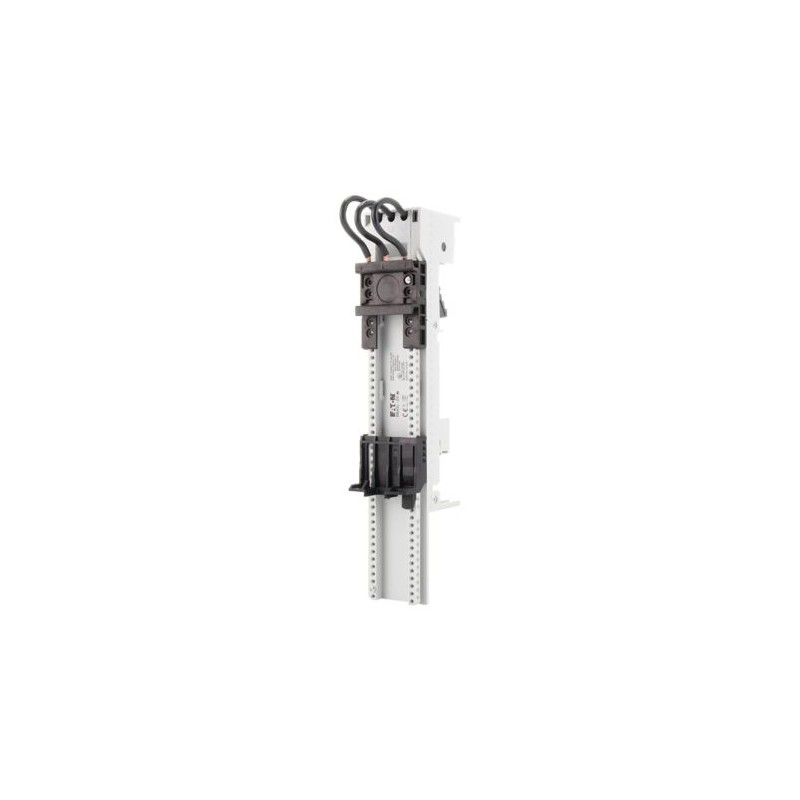

BBA0L-25 142526 Y7-142526 EATON ELECTRIC Адаптеры магистральной шины Ш 45 мм 25 A 1 монтажный профиль Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BBA0L-25 142526 Y7-142526 EATON ELECTRIC Адаптеры магистральной шины Ш 45 мм 25 A 1 монтажный профиль

BBA0L-25

142526

Y7-142526

EATON-MOELLER

Адаптеры магистральной шины; Ш = 45 мм; 25 A; 1 монтажный профиль

ВБА0Л-25

Адаптер сборной шины 45 мм для системы сборных шин 60 мм, одна монтажная рейка, три сборных кабеля (AWG12/4 квадратный миллиметр) для подключения коммутационного устройства, может быть использован для пускателя DOL с мотор-защитным автоматическим выключателем PKZM0 / PKE и устройством плавного пуска DS7... С 004N по DS7... 012N, номинальный рабочий ток: 25A

Подробнее


Низковольтное оборудование > Переходник для шин (шинный адаптер)

Защитные выключатели двигателя

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $39.76
Цена за единицу: $39.76
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Адаптеры магистральной шины; Ш = 45 мм; 25 A; 1 монтажный профиль

Программа поставок

Принадлежности
Адаптеры магистральной шины
Принадлежности
Адаптеры магистральной шины
Для установки на медных плоских шинах с расстоянием до центра шины 60 мм, подходит для шин толщиной 5 мм и 10 мм
расчетный рабочий ток 25 A
Для плавных пускателей
Применяемое для
Адаптеры магистральной шины PKZ0, PKE
Номинальное напряжение [Ue]
690 В
Расчетный рабочий ток [Ie]
25 A
Сечение кабеля
AWG 12
(4 mm²)
Ширина адаптера
45 мм
Длина адаптера
260 мм
Монтажный профиль
1 Количество
Ширина адаптера
45 мм
Применяемое для
PKZM0, PKE + DS7...004N...
PKZM0, PKE + DS7...007N...
PKZM0, PKE + DS7...009N...
PKZM0, PKE + DS7...012N...

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
25 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
1.9 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Busbar adapter (EC001531)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) ([email protected] [ACN951011])
Mounting rail armament
1 mounting rail
Type of electric connection
3 conductors AWG 12
Rated current In
25 A
Min. busbar thickness
5 mm
Max. busbar thickness
10 mm
Width of the adapter
45 mm
Rail width
20 mm
Busbar distance
60 mm

Апробации

Specially designed for North America
No

Размеры

1210DIM-38

ETIM for 142526 Low-voltage industrial controls and switchgear (EC001531)
Характеристика Значение
Mounting rail armament (EF003700) 1 mounting rail
Type of electric connection (EF003961) 3 conductors AWG 12
Rated current In (EF008250) 25 A
Min. busbar thickness (EF006536) 5 mm
Max. busbar thickness (EF003702) 10 mm
Width of the adapter (EF003703) 45 mm
Rail width (EF003704) 20 mm
Busbar distance (EF002638) 60 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0L-25 Y7-142526 142526 RU_142526.pdf 192 Kbytes BBA0L-25 Y7-142526 142526 RU_142526.pdf
