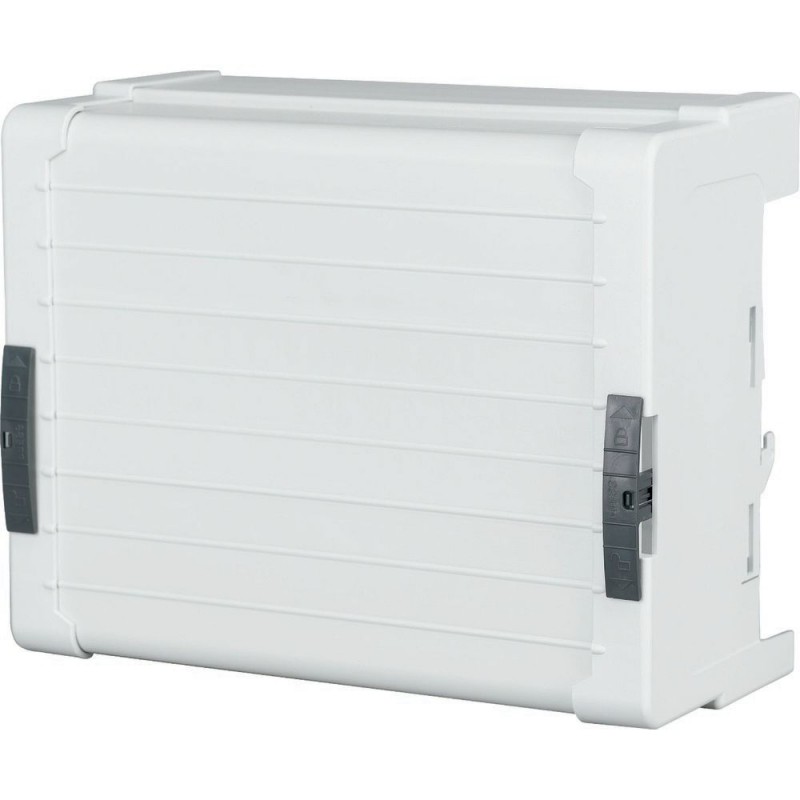

BBA-TP4/300 138385 Y7-138385 EATON ELECTRIC 138385 BBA-TP4/300 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP4/300 138385 Y7-138385 EATON ELECTRIC 138385 BBA-TP4/300

BBA-TP4/300

138385

Y7-138385

EATON-MOELLER

138385 BBA-TP4/300

Conjunto de gotas, 4p, 560A, a 300 mm²

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Incoming set, 4p, 560A, to 300mm²

Kit de conexão, sistema de 60 mm, postes = 4, capacidade do terminal = 95-300 mm² MCM 300-MCM 600., Ie = 560A, largura = 180 - 228 mm, pode ser usado para trilhos 20x5/10, 25x5/10, 30x5/10 e perfil T duplo, sem silicone, sem cloro, autoextinguível de acordo com UL 94, resistência à via CTI 200, resistente a temperaturas até 120 °C, Passo ajustável do poste, fixação direta aos terminais de barramento, incluindo cobertura com largura ajustável, passagem não possível

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $395.65
Preço unitário: $395.65
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
138385
EAN
4015081351657
Product Length/Depth
90 mm
Product Height
260 mm
Product Width
228 mm
Product Weight
2.55 kg
Compliances
RoHS conform
Model Code
BBA-TP4/300

Delivery program

Type

Technical data - electrical

Rated operation current (Ie)
560 A
Rated operational current
560 A
Rated operational current (Ie) - max
560 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
95 mm² - 300 mm²
MCM 300 - MCM 600
Conductor cross section - max
300 mm²
Width clamp
228 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connection kit
Connections
Special features
  • Pole pitch adjustable
  • Fixing direct over busbar terminals
  • Including shroud with adjustable width
  • Looping is possible
Suitable for
Round conductor connection
Four-pole
Sector conductor connection
Strip conductor connection
Flat rail
Used with
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
Double T profile
Connection
60 mm system

ETIM for 138385 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 228 mm
Máx. seção transversal do condutor (EF004969) 300 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 560 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
