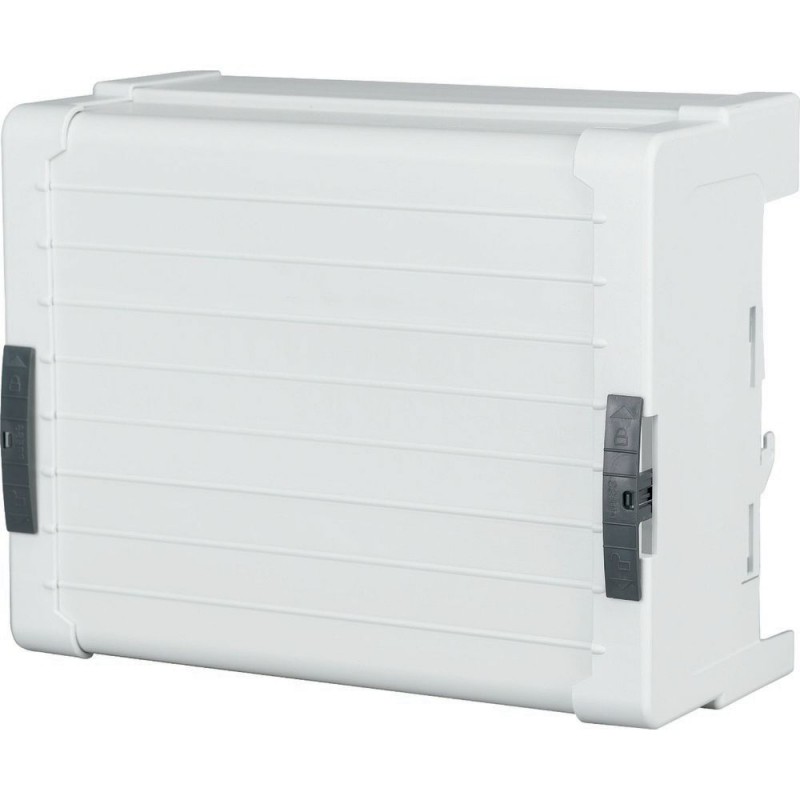

BBA-TP4/300 138385 Y7-138385 EATON ELECTRIC Einspeisesatz, 4p, 560A, bis 300qmm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA-TP4/300 138385 Y7-138385 EATON ELECTRIC Einspeisesatz, 4p, 560A, bis 300qmm

BBA-TP4/300

138385

Y7-138385

EATON-MOELLER

Einspeisesatz, 4p, 560A, bis 300qmm

BBA-TP4/300

Eaton xEffect SASY 60i Gehäuse Schalt- & Steuergerätegehäuse. Einspeisungs-Satz, 4p, 560A, bis 300 mm²

Anschlusssatz, 60 mm System, Pole=4, Klemmenkapazität=95-300mm² MCM 300-MCM 600., Ie=560A, Breite=180 - 228mm, verwendbar für Schiene 20x5/10, 25x5/10, 30x5/10 und Doppel-T-Profil, silikonfrei, chlorfrei, selbstverlöschend nach UL 94, Gleiswiderstand CTI 200, temperaturbeständig bis 120 °C, Polabstand einstellbar, Befestigung direkt über Sammelschienenklemmen, inklusive Haube mit verstellbarer Breite, Durchgang ist nicht möglich

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Anschlusszubehör für Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $396.47
Stückpreis: $396.47
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEffect SASY 60i Klemmenplatte
Katalognummer
138385
Produkt Länge/Tiefe
90 mm
Produkthöhe
260 mm
Produktbreite
228 mm
Produktgewicht
2.55 kg
Einhaltung(en)
RoHS conform
EAN
4015081351657
Modellcode
BBA-TP4/300

Delivery program

Typ

Technical data - electrical

Bemessungsbetriebsstrom (Ie)
560 A
Bemessungsbetriebsstrom
560 A
Bemessungsbetriebsstrom (Ie) - max
560 A
Kriechstromfestigkeit
CTI 200

Technical data - mechanical

Material
Silikonfrei, chlorfrei
Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Schienenbr. - min
12 mm
Schienenbr. - max
30 mm
Anschlusskapazität (Leiter)
95 mm² - 300 mm²
MCM 300 - MCM 600
Leiterquerschnitt – max.
300 mm²
Breite der Klemme
228 mm

Design verification as per IEC/EN 61439 - technical data

Temperaturbeständigk.
Temperaturbeständig bis 120 °C

Additional information

Merkmale
Selbstverlöschend gem. UL 94
Funktionen
Anschluss-Sätze
Anschlüsse
Besondere Merkmale
  • Polabstand beliebig
  • Direkte Befestigung über Sammelschienenklemmen
  • Einschließlich Abdeckung mit verstellbarer Breite
  • Durchschleifen ist möglich
Geeignet für
Rundleiterverbindung
4-polig
Sektorleiteranschlussverbindung
Bandleiteranschluss
Flachschiene
Benutzt mit
Schiene 25 mm x 5/10 mm
Schiene 30 mm x 5/10 mm
Schiene 20 mm x 5/10 mm
Doppel-T-Profil
Anschluss
60-mm-System

ETIM for 138385 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 5 mm
Sammelschienenbreite (EF007219) 12 mm
Geeignet für (EF000073) Flachschiene
Breite der Klemme (EF007092) 228 mm
Max. Leiterquerschnitt (EF004969) 300 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 560 A
Geeignet für Rundleiteranschluss (EF007258) Ja
Geeignet für Sektorleiteranschluss (EF007260) Ja
Geeignet für Bandleiteranschluss (EF007242) Ja
