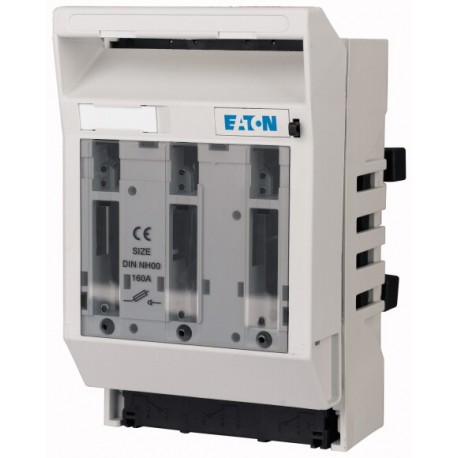

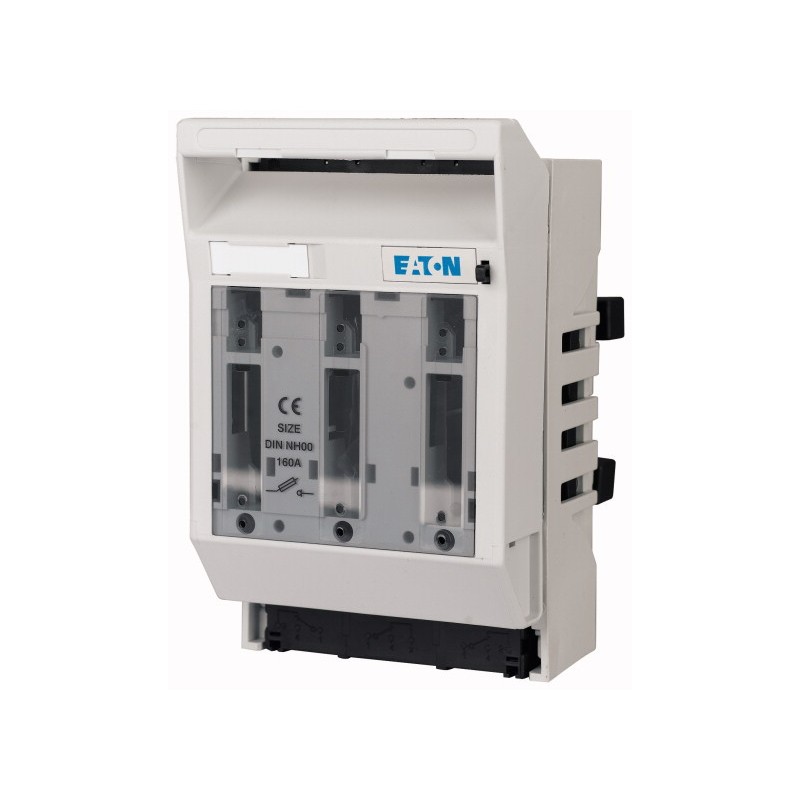

GST00-160-40-60-AOU 224550 EATON ELECTRIC NH chave fusível fusível, 3P, 160A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GST00-160-40-60-AOU 224550 EATON ELECTRIC NH chave fusível fusível, 3P, 160A

GST00-160-40-60-AOU

224550

EATON-MOELLER

NH chave fusível fusível, 3P, 160A

Seccionadores de fusíveis, corrente de operação nominal 160 A, fusível máximo 500 V/160 A, fusível máximo 690 V/160 A, tamanho NH00

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 60 mm sistema de
Subintervalo
 Fusível NH interruptores-seccionadores
Descrição
 Sem protetor de mão
Montagem sem furos
Função
 Para montagem em superfície em barramentos
Pólo
 3 pólo
Conexão
 2
superior ou inferior
Intervalo entre o barramento centros de
 mm 40
50
60
Corrente operacional nominal
 Eue Um 160
Max. fusível
500 V
 Um 160
690 V
 Um 100
Tamanho de quadro
 NH00
Para uso com
 20 x 5/10
25 x 5/10
30 x 5/10
Para uso com
 T duplo perfil
Dados técnicos
Geral
Normas
 Tipo testado de baixa tensão de manobra e comando de assemblies (TTA); IEC/EN 60439-1, VDE 0660 Parte 500
Tipo testado de baixa tensão de manobra e comando assemblies que são acessíveis para operações por pessoas não qualificadas (quadro de distribuição); IEC/EN 60439-3, VDE 0660 parte 504
Normas
 IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C -25 - +55
Temperatura ambiente
 -25 - +55
Altitude
 m Max. 2000
Intervalo entre o barramento centros de
 mm 40
50
60
Posição de montagem
 Vertical ou horizontal
Categoria de sobretensão/grau de poluição
 III/3
Tipo de protecção
 IP20 (estado de Funcionamento)
IP10 (tampa Frontal aberta)
Grau de proteção do frontal
Estado operacional
 IP20
Tampa frontal aberta
 IP10
Direção de alimentação de entrada
 conforme necessário
Vida útil mecânica
 Operações 1700
Peso
 kg 0.93
Contactos
Tensão nominal de operação
 Ue V AC 690
Tensão nominal de operação
 Ue V DC 440
Corrente operacional nominal
 Eue Um 160
Frequência nominal
 f Hz 40 - 60
Nominal condicional de curto-circuito de corrente CA
 Euq kAfep 50
Nominal condicional de curto-circuito a corrente, DC
 Euq kArms 25
Categoria de utilização AC22B
Avaliado capacidade de tomada de
 Um 300
Capacidade nominal de desligamento
 Um 300
Categoria de utilização DC21B
Avaliado capacidade de tomada de
 Um 150
Capacidade nominal de desligamento
 Um 150
Vida útil elétrica
 Operações 300
Elétrica
 Operações
Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 55
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador ([email protected] [AKF058010])
Versão do interruptor principal
 Nenhum
Versão do interruptor de segurança
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Avaliado permanente de corrente Ui
 Um 160
Nominal de operação de alimentação em AC-23, 400 V
 kW 64
Condicionado nominal corrente de curto-circuito Iq
 kA 50
Nominal de curta duração admissível corrente lcw
 kA 50
Adequado para fusíveis
 NH00
Número de pólos
 3
Com proteção de erro
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Apropriado para a terra de montagem
 Nenhum
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem de barramento
 Sim
Tipo de elemento de controle
 Rocker alavanca
Posição do elemento de controle
 Lado frontal
O Motor de acionamento opcional
 Nenhum
Motor da unidade integrada
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Grau de proteção (IP), airbag lateral
 IP20
Dimensões
AWA4300-1504 de Baixa tensão h.b.c. fusível interruptor cisconnector
>
>>

ETIM for 224550 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Não
Versão de interruptor de segurança (EF006985) Não
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Corrente permanente nominal Iu (EF001389) 160 A
Corrente condicional nominal de curto-circuito Iq (EF001444) 50 kA
Corrente nominal suportável lcw atual (EF007050) 50 kA
Adequado para fusíveis (EF006692) NH00
Número de polos (EF001391) 3
Com proteção contra erros (EF007384) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Entrada de Cabo (EF000537) Outro
Equipado com conectores (EF011696) Não
Adequado para montagem no solo (EF007243) Não
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Sim
Tipo de elemento de controlo (EF006976) Alavanca basculante
Posição do elemento de atuação (EF009410) Lado frontal
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não
Grau de proteção (IP), frente (EF003118) IP20
