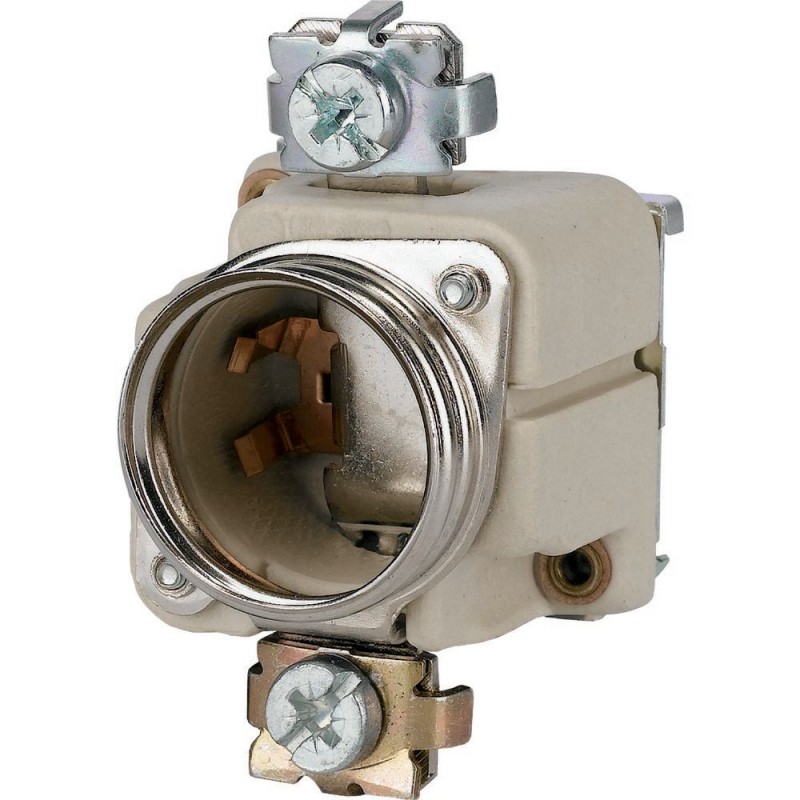

S33-1/C 071968 Y7-71968 EATON ELECTRIC Fuse Base, 1P, 63A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S33-1/C 071968 Y7-71968 EATON ELECTRIC Fuse Base, 1P, 63A

S33-1/C

071968

Y7-71968

EATON-MOELLER

2

Fuse Base, 1P, 63A

Base do fusível, 1P, 63A, anel de calibre

Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, gauge ring, C

Base do fusível, corrente de operação 63 A, tensão operacional 690 V, tamanho da carcaça DIII E33, anel de medição

Mais detalhes


Disjuntores, fusíveis > Base de fusíveis D

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
071968
EAN
4015080719687
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.16 kg
Compliances
DIN 49524 (gauge ring system)
CEE 16 (fuse bases: S27(-1), S33(-1))
DIN 49327 (gauge ring system)
VDE 0636 (protective covers)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
DIN 49326 (gauge ring system)
VDE 0636 (fuse bases: S27(-1), S33(-1))
RoHS conform
Model Code
S33-1/C

Especificações do produto

Type
Special features
  • Can be snap fitted on top-hat rail to IEC/EN 60715 (35 mm)
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
DIN rail
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted ring
Terminal capacity (solid wire)
2.5 mm² - 16 mm²
2.5 mm² - 16 mm² at box terminal
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 071968 Disjuntores e fusíveis (EC000094)
Característica Valor
Número de polos (EF001391) 1
Tamanho do fusível (EF002566) DIII
Material (EF002169) Plástico
Modelo (EF000010) Anel de calibração
Versão com tampa (EF004475) Não
Método de montagem (EF000003) Calha DIN
Tensão especificada de funcionamento (EF000228) 690 V
Corrente nominal especificada (EF000227) 63 A

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
