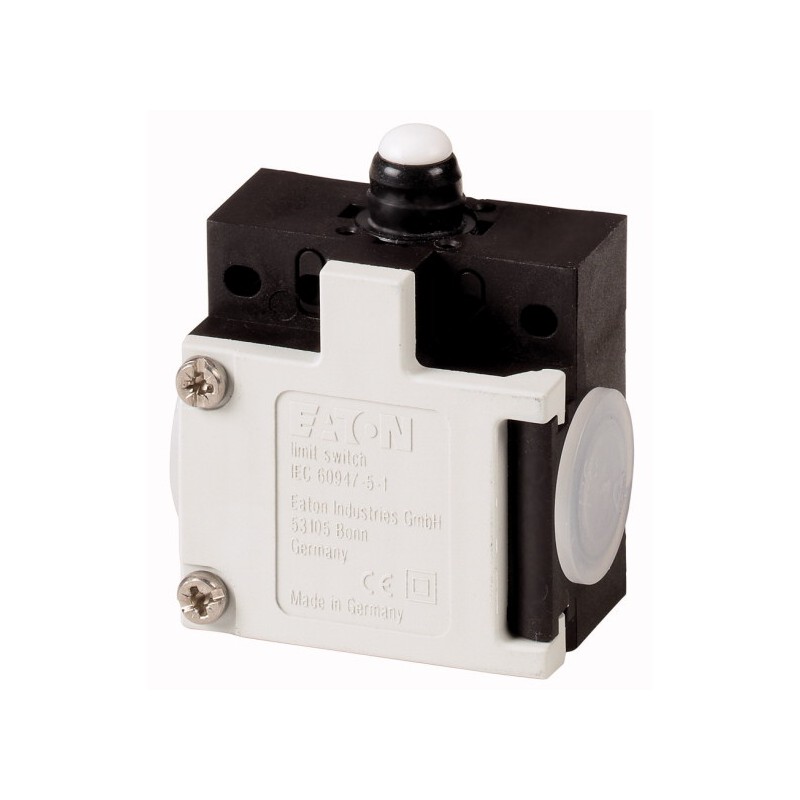

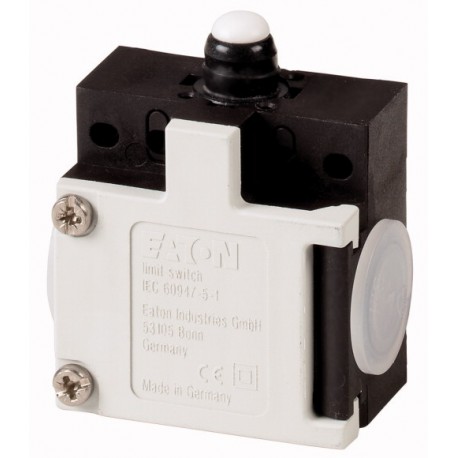

ATR-11-2-IA 210298 EATON ELECTRIC interruptor de posição, Kindred, 1NA + 1NF, Solap.
ATR-11-2-IA
210298
EATON-MOELLER
interruptor de posição, Kindred, 1NA + 1NF, Solap.
Sensores > Interruptor de posição individual
Interruptores de posição
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Interruptor de posição, 1N/S+1N/C, ampla, IP65_x
A norma IEC EN 60947-5-1, IP65_x, de dispositivo básicos, expansível, dispositivo para mercados de todo o mundo, o sistema modular, também para uso em circuitos de segurança, pela positiva e operação de abertura positiva de contatos, versão ampla com dois condutos, adequado para uso com dispositivos eletrônicos, IEC/EN 61131-2
Programa de entrega
Função básica
Interruptores de posição
Segurança interruptores de posição
Segurança interruptores de posição
Parte do grupo de referência
ATR
A gama de produtos
Êmbolo arredondado
Grau de Proteção
IP65
Recursos
Dispositivo básico, expansível
Temperatura ambiente
-25 - +70 °C
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1Contato sequência
Contato viagens■ = Contato fechado□ = Contato aberto
Abertura positiva (ZW)
sim
Cor
Gabinete cobre
Cinza
Gabinete cobre
Habitação
Isolados de material
Tipo de ligação
Terminal de parafuso
Notas
Para o grau de proteção IP65, utilize V-M20 (206910) cabo de bujões com rosca de conexão de max. 9 mm de comprimento.
Dados técnicos
Geral
Normas
IEC/EN 60947
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posição de montagem
Conforme necessário
Grau de Proteção
IP65
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
2 x (0.5 - 1.5) mmDois
Precisão de repetição
0,02 mm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Categoria de sobretensão/grau de poluição
III/3
Corrente operacional nominal [eue]AC-1524 V [Ie]
10 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
10 Um
Corrente operacional nominal [eue]DC-13110 V [Ie]
1 Um
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,5 A
Frequência de alimentação
max. 400 Hz
Curto-circuito com a norma IEC/EN 60947-5-1max. fusível
6 Um gG/gL
As variáveis mecânicas
Vida útil mecânica [Operações]
20 x 10Seis
Notas
(Se aproximou do lado: 6)
Contactar a temperatura da cabeça de rolos
Superior a 100 °C
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Padrão-ação de contato
25 g
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Snap-ação de contato
2 g
Freqüência de operação [de Operações/h]
≦ 6000
Atuação
MecânicaForça de acionamento no início/fim de curso
1.0/8.0 N
MecânicaMax. velocidade de operação com a norma DIN cam
1/1 m/s
MecânicaNotas
para o ângulo de atuação α = 0°/30°
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.13 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382015])
Largura do sensor
51 mm
Sensor de diâmetro
0 mm
Altura do sensor
51 mm
Comprimento do sensor
0 mm
Operação de corrente nominal Ie AC-15, de 24 V
0
Operação de corrente nominal Ie AC-15 A, 125 V
0
Operação de corrente nominal Ie AC-15, 230 V
0
Operação de corrente nominal Ie " CC-13, de 24 V
0
Operação de corrente nominal Ie " CC-13, 125 V
0
Operação de corrente nominal Ie " CC-13, DE 230 V
0
Função de comutação
Ação lenta interruptor
Função de comutação de travamento
Nenhum
De saída electrónico
Nenhum
Forçado a abrir
Sim
Número de auxiliares de segurança contactos
Zero
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato
Zero
Tipo de interface
Nenhum
Tipo de interface para comunicação de segurança
Nenhum
Tipo de construção de habitação
Cubóide
Material da carcaça
Plástico
Revestimento de habitação
Outros
Tipo de elemento de controle
Êmbolo
O alinhamento do elemento de controle
Outros
Tipo de conexão elétrica
Outros
Com indicação de status
Nenhum
Adequado para funções de segurança
Sim
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
A temperatura ambiente durante a operação
25 - 70 °C
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
4X
Dimensões
