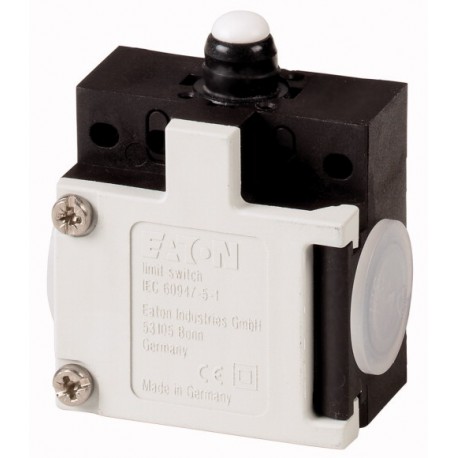

ATR-11-2-IA 210298 EATON ELECTRIC Interrupteur de position, 1F+1O, large, IP65
ATR-11-2-IA
210298
EATON-MOELLER
Interrupteur de position, 1F+1O, large, IP65
Interrupteur de position 1 NO + 1 NC IP65 Wide box
Détecteurs > Commutateur simple position
Interrupteurs de position
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Interrupteur de position, 1F+1O, large, IP65
IEC EN 60947-5-1, IP65, appareil de base, extensible, appareil pour le marché mondial, système modulaire, utilisation possible dans les circuits servant à la sécurité grâce à la commande forcée et aux contacts à ouverture positive, boîtier large avec deux passages de câble, adapté à l'électronique selon IEC/EN 61131-2
Gamme de livraison
Fonction de base
Interrupteur de position
Interrupteurs de position de sécurité
Interrupteurs de position de sécurité
Identificateur de type
ATR
Gamme
Poussoir
Degré de protection
IP65
Equipement
Appareil de base, extensible
Température ambiante
-25 - +70 °C
Nombre de contacts
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1Schéma
Course d'actionnement
■ = Contact fermé
□ = Contact ouvert
■ = Contact fermé
□ = Contact ouvert
Manoeuvre possible d'ouverture (ZW)
oui
Couleur
Couvercles de coffrets
grise
Couvercles de coffrets
Boîtiers
Matière isolante
Mode de raccordement
Borne à vis
Remarques
Pour un degré de protection IP65, utiliser des presse-étoupe V‐M20 (206910) avec filetage de 9 mm max.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Résistance climatique
Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
-25 - +70 °C
Position de montage
Quelconque
Degré de protection
IP65
Sections raccordablesConducteur à âme massive
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
2 x (0.5 - 1.5) mm2
Fidélité du point de commutation
0.02 mm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Tension assignée d'isolement [Ui]
500 V
Catégorie de surtension/Degré de pollution
III/3
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
10 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
10 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
1 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.5 A
Fréquence réseau
max. 400 Hz
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1par fusible calibre max.
6 A gG/gL
Valeurs mécaniques
Longévité mécanique [manœuvres]
20 x 106
Remarques
(en cas d'attaque latérale: 6)
Température au contact du galet
≦ 100 °C
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action lente
25 g
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action brusque
2 g
Fréquence de commande [man./h]
≦ 6000
Dispositif de commande
mécaniqueEffort minimal début/fin de course
1,0/8,0 n E t
mécaniqueVitesse max. d’attaque par came pour angle d’attaque indiqué
1/1 m/s
mécaniqueRemarques
avec angle d'attaque α = 0°/30°
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.13 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Détecteurs (EG000026) / Commutateur simple position (EC000030)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Interrupteur de position à une position ([email protected] [AGZ382015])
largeur du capteur
51 mm
diamètre du capteur
0 mm
hauteur du capteur
51 mm
longueur du capteur
0 mm
courant de fonctionnement nominal CA-15, 24 V
0 A
courant de fonctionnement nominal CA-15, 125 V
0 A
courant de fonctionnement nominal CA-15, 230 V
0 A
courant de fonctionnement nominal Ie CC-13, 24 V
0 A
courant de fonctionnement nominal Ie CC-13, 125 V
0 A
courant de fonctionnement nominal Ie CC-13, 230 V
0 A
fonction de commutation
élément de commutation à action lente
fonction de commutation encliquetable
non
sortie électronique
non
manœuvre positive d'ouverture
oui
nombre de contacts auxiliaires orientés sur la sécurité
0
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant qu'inverseurs
0
finition de l'interface
sans
finition de l'interface pour communication orientée sur la sécurité
sans
type de construction du boîtier
Quader
matériau du boîtier/corps
plastique
revêtement du boîtier
autre
finition de l'élément d'actionnement
poussoir
orientation de l'élément d'actionnement
autre
finition du raccordement électrique
autre
avec affichage du statut
non
adapté aux fonctions de sécurité
oui
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
température ambiante en fonctionnement
25 - 70 °C
indice de protection (IP)
IP65
Degré de protection (NEMA)
4X
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ATR-11-2-IA ATR-11-2-IA 210298 FR_210298.pdf | 270 Kbytes |
|
