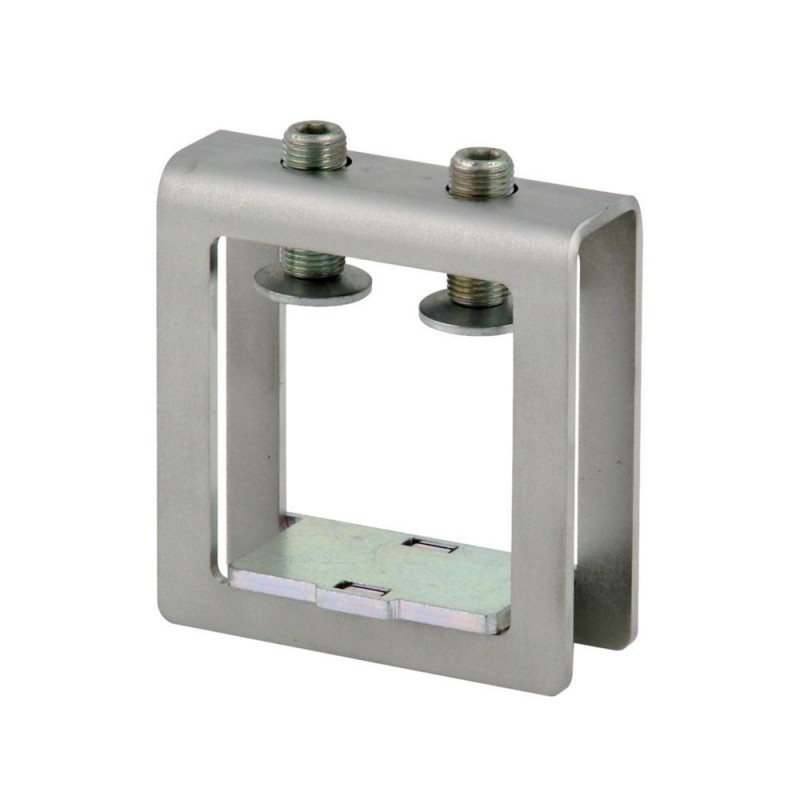

AKP1600 138367 Y7-138367 EATON ELECTRIC Terminal para turva 81x42 mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AKP1600 138367 Y7-138367 EATON ELECTRIC Terminal para turva 81x42 mm

AKP1600

138367

Y7-138367

EATON-MOELLER

Terminal para turva 81x42 mm

Terminal de barramento 81x42 mm

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 81x42 mm

Terminal de perfil, terminação para os barramentos sem perfuração, coloque um espaçador entre os barramentos de cobre laminado quando conectados em paralelo, 1600 mm², área do terminal, 81x20-42, largura 112 mm, Ie = 2500 A, pode ser usado para perfil duplo em T, sistema de 60 mm, sistema de 185 mm

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $208.33
Preço unitário: $208.33
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
138367
EAN
4015081351473
Product Length/Depth
118 mm
Product Height
45 mm
Product Width
112 mm
Product Weight
1.011 kg
Compliances
RoHS conform
Model Code
AKP1600

Delivery program

Type

Technical data - electrical

Rated operation current (Ie)
2500 A
Rated operational current
2500 A
Rated operational current (Ie) - max
2500 A

Technical data - mechanical

Busbar thickness - min
40 mm
Busbar thickness - max
40 mm
Busbar width - min
30 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
20 mm - 42 mm (81x)
1600 mm² (Cu band)
Conductor cross section - max
1600 mm²
Width clamp
112 mm

Additional information

Functions
Profile terminal
Connections
Special features
  • Termination to busbars without drilling
  • Put a spacer between the laminated copper busbars when connecting in parallel
Suitable for
Strip conductor connection
T-rail
Used with
Double T profile
185 mm system
60 mm system
Connection

ETIM for 138367 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 40 mm
Largura do barramento (EF007219) 30 mm
Adequado para (EF000073) Calha em T
Braçadeira de largura (EF007092) 112 mm
Máx. seção transversal do condutor (EF004969) 1600 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 2500 A
Adequado para conexão de condutor redondo (EF007258) Não
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP1600 Y7-138367 138367 ES_107198.pdf 139 Kbytes AKP1600 Y7-138367 138367 ES_107198.pdf
